| 查看: 2636 | 回复: 25 | |||
找资料什么的新虫 (小有名气)
|
[求助]
[求助]开路电位和塔菲尔2个图，肯定是有问题，希望大神们指点迷津，不胜感激！！！！ 已有2人参与
|
||
| 我刚开始做，也没有什么具体的方向，只是想试试三电极和工作站是否可以正常进行试验，溶液是35%NaCl溶液，工作电极是铂片电极，参比电极是滴汞电极，普通碳钢打磨封装做成工作电极然后进行开位电路和塔菲尔曲线如图，想知道什么原因，出现了这么震荡的曲线而且，也没有出现一般塔菲尔的那样“人”字型图像这是为什么啊？？？？？？？？？？？？？？？ |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : IMG_1398.JPG
- 附件 2 : IMG_1399.JPG
2015-03-19 19:06:37, 3.07 M
2015-03-19 19:06:59, 2.61 M
» 收录本帖的淘帖专辑推荐
 我的腐蚀专用 |
» 猜你喜欢
电催化、芬顿、臭氧三大高级氧化工艺工程优缺点横向对比
已经有0人回复
-
Journal of Alloys and Compounds投稿过程
已经有2人回复
-
分析化学论文润色/翻译怎么收费?
已经有146人回复
-
澳大利亚皇家墨尔本理工大学（RMIT）理学院招收2027博士生
已经有62人回复
-
为什么现在电催化越来越卷？从“只看效果”到“全周期低成本”选型转变
已经有0人回复
-
电催化氧化反应器现场运维，不可忽视的安全风险与防控措施
已经有0人回复
-
电池测试中dQ/dV怎么理解
已经有1人回复
-
精细化工浓水做零排放，前端到底该配什么氧化工艺？
已经有0人回复
-
大湾区大学姚瑶课题组2027届博士生招生 （与中山大学联合培养）
已经有23人回复
-
氯离子浓度对电催化处理效果的双重影响实测与参数优化
已经有0人回复
找资料什么的
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 753.6
- 帖子: 104
- 在线: 77.5小时
- 虫号: 2326872
- 注册: 2013-03-07
- 性别: MM
- 专业: 工程热物理相关交叉领域
7楼2015-03-20 11:02:12
找资料什么的
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 753.6
- 帖子: 104
- 在线: 77.5小时
- 虫号: 2326872
- 注册: 2013-03-07
- 性别: MM
- 专业: 工程热物理相关交叉领域
25楼2015-03-26 14:41:15
找资料什么的
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 753.6
- 帖子: 104
- 在线: 77.5小时
- 虫号: 2326872
- 注册: 2013-03-07
- 性别: MM
- 专业: 工程热物理相关交叉领域
2楼2015-03-19 19:09:18
| 顶 |
3楼2015-03-19 19:09:29
| 顶 |
4楼2015-03-19 19:09:37
eidolonsea
木虫 (正式写手)
- ECEPI: 4
- 应助: 9 (幼儿园)
- 金币: 3978.9
- 红花: 5
- 帖子: 447
- 在线: 165.4小时
- 虫号: 291008
- 注册: 2006-10-28
- 性别: GG
- 专业: 金属材料表面科学与工程
5楼2015-03-19 23:54:01
eidolonsea
木虫 (正式写手)
- ECEPI: 4
- 应助: 9 (幼儿园)
- 金币: 3978.9
- 红花: 5
- 帖子: 447
- 在线: 165.4小时
- 虫号: 291008
- 注册: 2006-10-28
- 性别: GG
- 专业: 金属材料表面科学与工程
6楼2015-03-19 23:57:00
找资料什么的
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 753.6
- 帖子: 104
- 在线: 77.5小时
- 虫号: 2326872
- 注册: 2013-03-07
- 性别: MM
- 专业: 工程热物理相关交叉领域
|

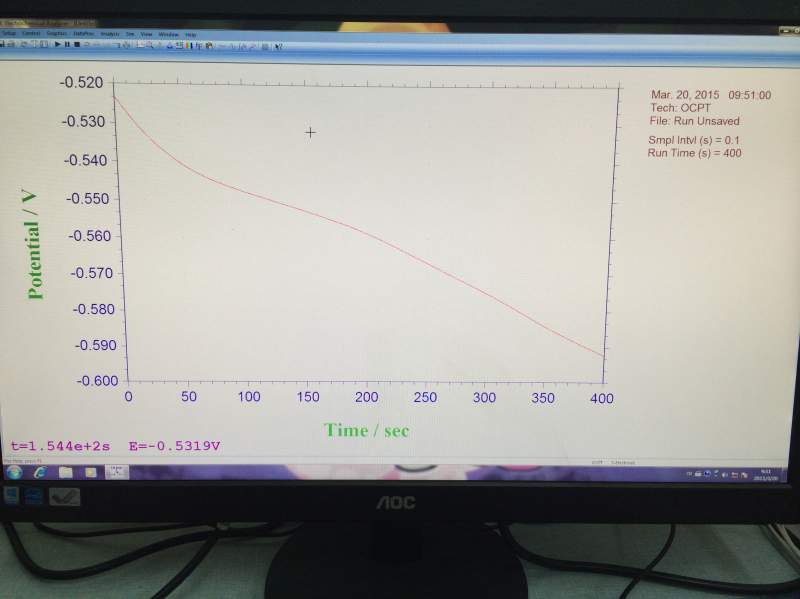

这是今天的，我到底什么地方出错了，是试样没做好？盐桥？还是位置不对？参数设置不对？？？ ![[求助]开路电位和塔菲尔2个图，肯定是有问题，希望大神们指点迷津，不胜感激！！！！](https://muchongimg.xmcimg.com/data/bcs/2015/0320/bw134h2326872_1426831701_400.jpg#opennewwindow) IMG_1404.JPG |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : IMG_1406.JPG
2015-03-20 14:08:31, 2.6 M
8楼2015-03-20 14:09:31
找资料什么的
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 753.6
- 帖子: 104
- 在线: 77.5小时
- 虫号: 2326872
- 注册: 2013-03-07
- 性别: MM
- 专业: 工程热物理相关交叉领域
9楼2015-03-20 14:18:17
corrtest
木虫 (著名写手)
- 应助: 486 (硕士)
- 贵宾: 0.006
- 金币: 2623.6
- 红花: 48
- 帖子: 1360
- 在线: 776.8小时
- 虫号: 687386
- 注册: 2009-01-04
- 专业: 电化学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
找资料什么的: 金币+10, ★有帮助 2015-03-22 15:56:21
感谢参与，应助指数 +1
找资料什么的: 金币+10, ★有帮助 2015-03-22 15:56:21
|
溶液应该是3.5%的NaCl溶液吧，铂片应该是对电极吧。 你的参数显然是有误的， 看你的开路电位在-0.58左右，那你要做Tafel曲线应该是在开路电位上下施加极化电位，如果是普通碳钢那差不多正负200mV vs OCP就已经足够了，也就是-0.78V到-0.38V,看你设置的电位区间完全没有用到开路电位，那做开路电位曲线有什么意义呢？ 其次，你的扫速过快了，5mV/s的扫速，0.5还可以接受，要知道Tafel曲线是一个稳态极化，速度越慢应该是越准确的，不同的扫速计算出来的腐蚀速率会有很大的不同。 建议：多看下电化学腐蚀方面的原理和书，先搞清楚原理再动手验证，否则只是试参数可能会损坏样品并浪费时间。 |
» 本帖已获得的红花（最新10朵）
找资料什么的10楼2015-03-20 17:01:22
