10楼: Originally posted by corrtest at 2015-03-20 17:01:22
溶液应该是3.5%的NaCl溶液吧，铂片应该是对电极吧。

你的参数显然是有误的，
看你的开路电位在-0.58左右，那你要做Tafel曲线应该是在开路电位上下施加极化电位，如果是普通碳钢那差不多正负200mV vs OCP就已经足 ...

11楼: Originally posted by 找资料什么的 at 2015-03-20 19:17:47
感谢的你的回复，的确上面写错了，扫描的速度我会注意的，会继续努力的...

13楼: Originally posted by csudog at 2015-03-22 22:22:57
1。样品没有封闭好。
2。碳钢稳定时间长。
3。ocp正负100mv即可
4。scan speed 3mv左右，视结果增减。

12楼: Originally posted by 找资料什么的 at 2015-03-22 16:11:44

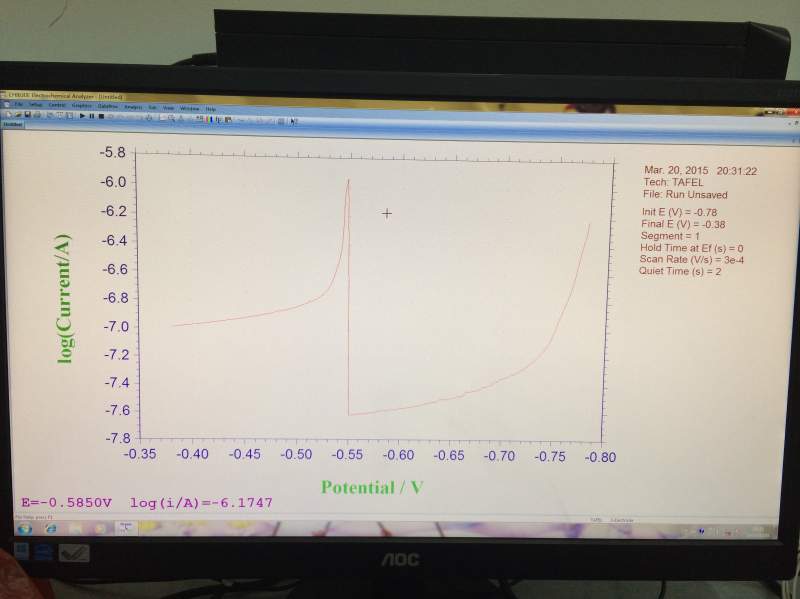

你看这个怎么样，算是成功了么？

...

14楼: Originally posted by 找资料什么的 at 2015-03-23 09:46:39
1怎么看出是 没有封装好呢？
2一般碳钢稳定时间大约多久呢？是我做的时间短？
3scan speed你的意思是大约0.05mv/s?我记得设置的时候只能小于0.1mv/s...

15楼: Originally posted by corrtest at 2015-03-23 13:53:38
你这个图显然应该是不对的，扫描范围你可以从开路电位正负100mV开始扫一下，在开路电位以下，也就是阴极极化电流应该是负的，阳极极化电流应该是正值。
你这个图形状也不对。
还是重新测下开路电位，重新设一下参 ...

17楼: Originally posted by 找资料什么的 at 2015-03-23 17:04:03
我也觉得不对。。。你说的正负100mv ,就是比如我的自腐蚀电位是-0.5v，那么我的测试参数设置就是 Init E  -0.4V  final E -0.6V，然后扫面速率如果是5mv/s设置里面就是0.00 5v/s是这个意思吧？...

18楼: Originally posted by corrtest at 2015-03-23 17:11:11
意思是对的，但应该是从-0.6V到-0.4V，这个不要搞反了。。。
5mV/s的速度有点太快了，0.5mV/s还差不多，国标上可是0.167mV/s呢。。。...

19楼: Originally posted by 找资料什么的 at 2015-03-23 21:08:26
非常感谢你的回复，我已经尝试了，可是型还是不对，我想是不是我的电极制作或者是摆放有问题？现在非常着急，不知道问题出在哪...
