生物电池的交流阻抗EIS测试，等效电路选取对扩散内阻的拟合 已有2人参与
|
|

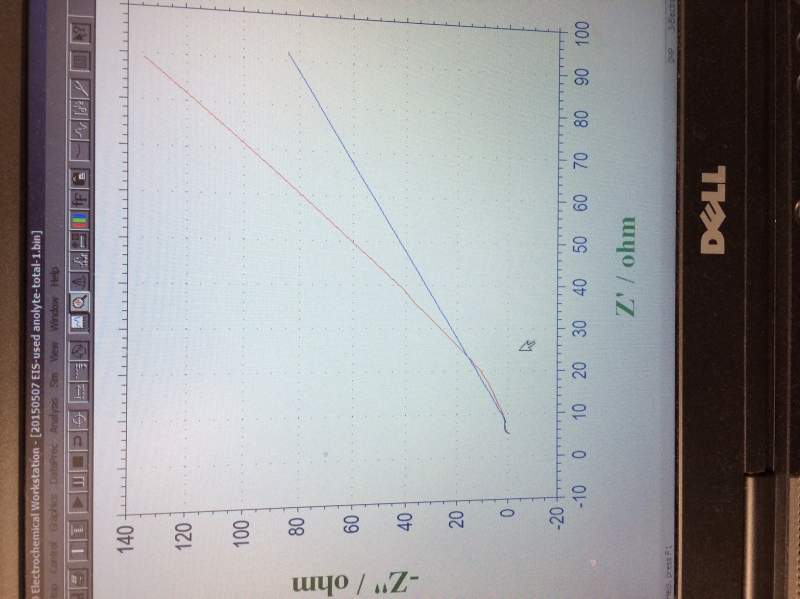

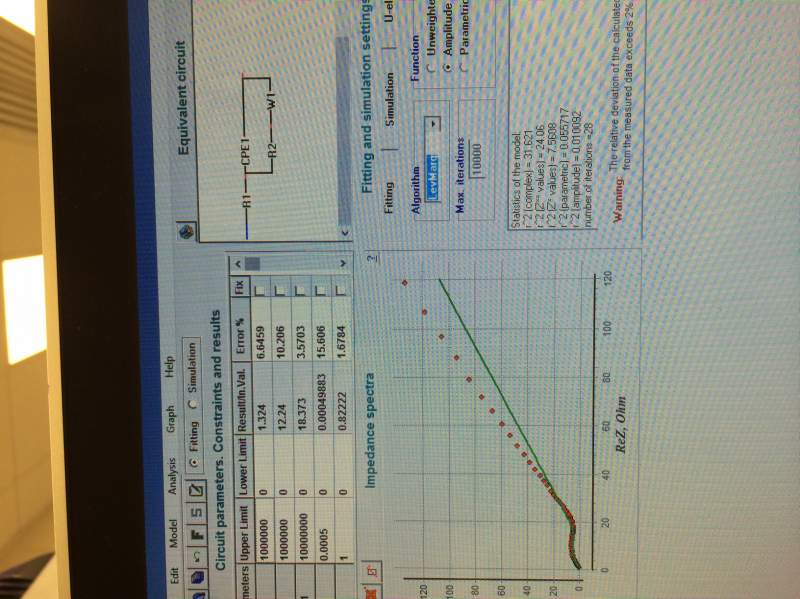

大家好，我是电化学菜鸟，做的生物电池，用交流阻抗测内阻，结果如图（红色是结果，蓝色是拟合的）。 我选的等效电路是Rohm(C (Ract Zw)) 或者Rohm (Q (Ract Zw)) Rohm是溶液欧姆内阻， Ract是活化内阻， Zw是扩散内阻，C是电容 Q是恒相位元件。我的测量结果扩散内阻那里的斜率是大于1的，但是我拟合出来的结果都是等于1，因为是Zw用的是warburg扩散。请问我应该如何调整我的等效电路呢？ 还有个问题，我测交流阻抗的时候，电压用的是接近于开路电压，按理说扩散内阻这个时候应该很低啊，几乎没有，但是为什么结果中还是有一条长长的直线呢？ 谢谢大家帮助！  photo 1 (1).JPG  photo 2 (2).JPG |
