[交流] 如何处理AFM图中的扭曲条纹(拖尾、跳线)

最近在别处托人做了个样品的AFM,样品是聚合物刷在选择性溶剂中的组装体,mica衬底。
从所得的AFM图片来看应该是有比较严重的畸变,不知该叫拖尾还是跳线。
刚开始以为是仪器探针的问题,但用别的样品做很正常图像很正常。
请教各位精通AFM的大牛,我这图该怎么解释?是因为聚合物刷的壳比较软且粗糙度比较大而造成的跳线吗?或者是因为聚合物壳比较粘而造成的拖尾?
请各位大牛们赐教!
如有懂AFM处理软件并帮忙对图片进行优化处理的,定重谢!

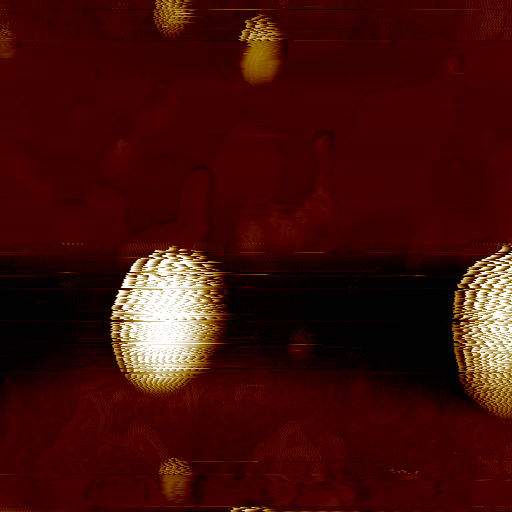

如何处理AFM图中的扭曲条纹(拖尾、跳线)

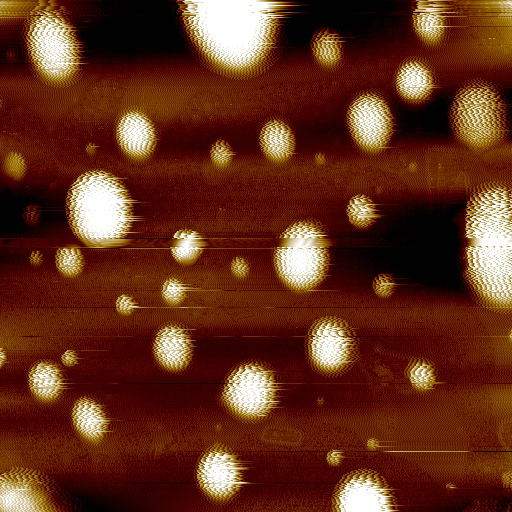

如何处理AFM图中的扭曲条纹(拖尾、跳线)-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

★ ★
fu_wanli: 金币+2, 恩,感觉粗糙度大也许是最可能的原因。准备做TEM和SEM试试。 2015-06-03 22:45:20
感觉可能是粗糙度太大,可以找个扫描看看,感觉并不太适合AFM的感觉
2楼2015-06-02 11:20:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Long.P

木虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
这个不是粗糙度太大,是测试的时候参数调的不好。这种情况只有重新扫,后期处理没有太大效果

[ 发自小木虫客户端 ]
3楼2015-06-04 00:01:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kurpenn

新虫 (小有名气)

什么模式扫的?
4楼2015-06-05 18:23:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yvonne5zy

新虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
如果图片是用轻敲模式拍的应该就跟聚合物表面年度没关系,可能是噪声信号干扰问题或者所选探针的弹性系数不合适;如果使用接触模式得到的图片可能就是探针对表面膜有拖拽划痕
5楼2016-04-15 10:16:47
