[求助] 大家帮我看看这个石墨烯的AFM图~

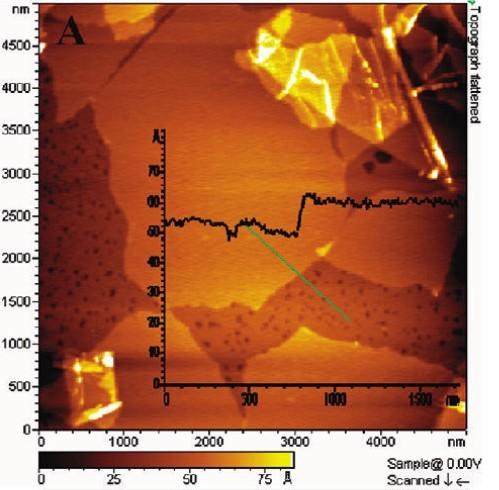

下图是一个文献里的原子力显微镜图,我看不懂噢,尤其是图片里面的那条黑色曲线是什么意思? 还有就是图片下面代表的强度表示??

回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯与碳纳米管 物理专辑

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-11-12 16:54:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lukexin

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
沾欢欢: 金币+4, ★★★很有帮助 2012-11-13 08:53:18
更正下，单位有些错误，应该是： 黑线表示thickness, 两个黑线的差值是1个nm，理论上是2层graphene，但实际上来讲，这个基本上认为是单层的，因为要考虑到仪器，单层中的solvent，还有测试时的偏差，0.8 - 1 nm 便可认为是single layer graphene, 具体可参看science 和nature上一些好的paper. 这个AFM 图片做的很好了，single layer graphene可以做到矩形宽 3500 nm 非常不错了。
赞一下(4人) 回复此楼
6楼2012-11-12 21:27:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

神魔流转

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
沾欢欢: 金币+4, ★★★很有帮助 2012-11-14 21:42:19
AFM图和数据其实都没问题，但是曲线和图没做好，因此看起来有些费解。

首先，AFM 图挺漂亮的，片层平整、干净、界限分明；
其次，黑色曲线代表了高度，横轴单位为nm，纵轴为埃，即0.1nm，黑色曲线代表了AFM图中绿线所经历的高程，从高程的变化可知，GO厚度为8-10埃，即0.8-1.0 nm。
最后，图片下面的强度，其实就是AFM图中的颜色所对应的高度，或者说黑色曲线纵坐标的值，颜色越亮的地方高度越大。
赞一下(2人) 回复此楼
8楼2012-11-13 11:40:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

神魔流转

木虫 (著名写手)
引用回帖:
6楼: Originally posted by lukexin at 2012-11-12 21:27:16
更正下，单位有些错误，应该是： 黑线表示thickness, 两个黑线的差值是1个nm，理论上是2层graphene，但实际上来讲，这个基本上认为是单层的，因为要考虑到仪器，单层中的solvent，还有测试时的偏差，0.8 - 1 nm 便可 ...

他这个不是石墨烯，是GO，典型的单层GO。

石墨烯厚度0.8-1nm不能作为单层的证据，因为有不少文献报道了厚度0.8以下的石墨烯。石墨烯厚度超过0.8，可以认为是还原不彻底。GO厚度0.8-1.0nm倒是可以视作单层。
赞一下(2人) 回复此楼
9楼2012-11-13 11:43:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

神魔流转

木虫 (著名写手)

【答案】应助回帖

★ ★
沾欢欢: 金币+2, ★★★很有帮助 2012-11-14 21:42:38
引用回帖:
7楼: Originally posted by 沾欢欢 at 2012-11-13 08:52:07
天呐,我完全不懂啊,
两个黑线的差值是1nm?这个是怎么看出来的?
矩形宽3500nm?...

差值1nm，是从纵坐标读出来的。
黑色曲线有个突变，突变处就是GO片层的边缘。突变值差不多8-10个纵坐标单位。曲线纵坐标为埃，因此这个突变值差不多是0.8-1nm。
赞一下(2人) 回复此楼
10楼2012-11-13 11:45:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

生姜大哥

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
沾欢欢: 金币+4, ★★★很有帮助 2012-11-15 10:23:11
这个图做得很好啊，黑线是表示那个绿色的线所在的纵截面的，这个图是用来说明石墨烯是单层的，10个A，就是1nm左右咯。还有就是总左面的50那里是表示背景的厚度，这个没有关系的，图像处理的时候可以自己设定的
赞一下(1人) 回复此楼
12楼2012-11-14 17:25:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

沾欢欢

金虫 (正式写手)

啦啦啦
图解是:
      Typical AFM image and height pro fi le of GO on freshly cleaved mica substrate.
赞一下 回复此楼
2楼2012-11-12 17:07:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyanqing110

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
沾欢欢: 金币+1, ★有帮助 2012-11-13 08:53:35
黑线应该是厚度，下面的颜色强度代表深浅区别
赞一下 回复此楼
当你总是缅怀过去的时候，证明你现在过的并不好！
3楼2012-11-12 17:17:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
4楼2012-11-12 20:25:40
已阅   申请MN-EPI   回复此楼   编辑   查看我的主页

lukexin

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
黑线表示thickness, 两个黑线的差值是10个nm，理论上是2层graphene，但实际上来讲，这个基本上认为是单层的，因为要考虑到仪器，单层中的solvent，还有测试时的偏差，8-10nm便可认为是single layer graphene, 具体可参看science 和nature上一些好的paper. 这个AFM 图片做的很好了，single layer graphene可以做到矩形宽300 - 350nm 很不错了。
赞一下 回复此楼
5楼2012-11-12 21:22:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沾欢欢

金虫 (正式写手)

啦啦啦
引用回帖:
6楼: Originally posted by lukexin at 2012-11-12 21:27:16
更正下，单位有些错误，应该是： 黑线表示thickness, 两个黑线的差值是1个nm，理论上是2层graphene，但实际上来讲，这个基本上认为是单层的，因为要考虑到仪器，单层中的solvent，还有测试时的偏差，0.8 - 1 nm 便可 ...

天呐,我完全不懂啊,
两个黑线的差值是1nm?这个是怎么看出来的?
矩形宽3500nm?
赞一下 回复此楼
7楼2012-11-13 08:52:07
