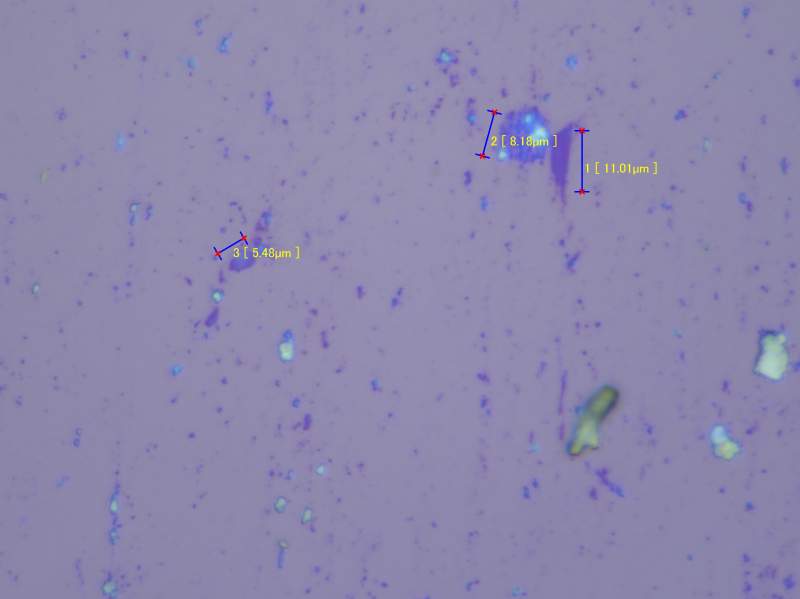

老师让机械类的方法做石墨烯，自己刚接触，不太懂。我在光学显微镜和afm图的图片如下：

我的问题是：
       1.光学显微镜的图片下紫色的是不是石墨烯？根据文献上说的颜色感觉像是7层或者9层的，可是用afm测出来厚度都在30nm-70nm之间。

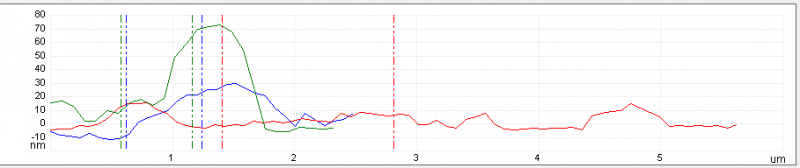

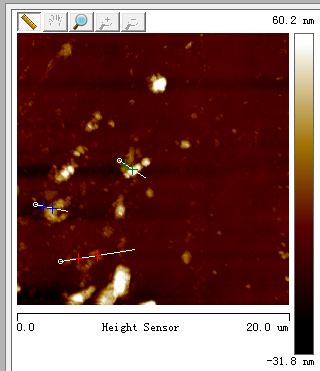

       2。  afm的-31.8nm到60.2nm是什么意思啊？测的石墨的厚度准不准啊？

希望各位，帮忙解读一下。。。谢谢啦
石墨烯的光学图像，afm图像 求助


石墨烯的光学图像，afm图像 求助-1


石墨烯的光学图像，afm图像 求助-2


石墨烯的光学图像，afm图像 求助-3
回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯小百科 Cover_Letter wulishi8在碳材料和其他专业问题的回复

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-11 10:28:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hust_fd

新虫 (小有名气)
为什么层数不同颜色不同？ 光吸收的不同？
赞一下 回复此楼
2楼2014-03-11 12:29:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daitingzhen

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by hust_fd at 2014-03-11 12:29:52
为什么层数不同颜色不同？ 光吸收的不同？

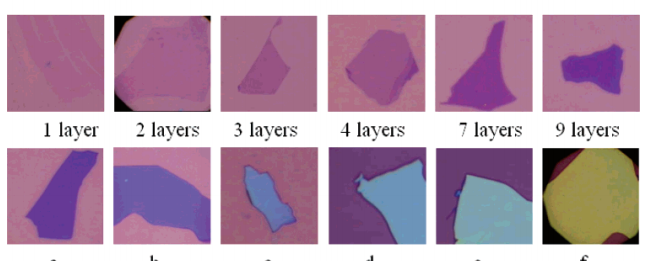

好像是在300nmsio2的硅片上，根据光的衍射和干涉效应导致颜色变化。。。书上这么说的。我刚接触，好多都不懂。。。
赞一下 回复此楼
3楼2014-03-11 14:11:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
daitingzhen: 金币+10, ★★★很有帮助 2014-03-12 20:01:10
颜色和SiO2的厚度有关。
最关键的是，你一眼就能看见的那些东西，你就别测了。要测试那些眼睛看着影影绰绰的片层。否则必然很厚。
赞一下 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
4楼2014-03-11 20:23:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daitingzhen

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by wulishi8 at 2014-03-11 20:23:51
颜色和SiO2的厚度有关。
最关键的是，你一眼就能看见的那些东西，你就别测了。要测试那些眼睛看着影影绰绰的片层。否则必然很厚。

嗯嗯，谢谢了。也就是把看到的似有似无的才拿去测，对吗？麻烦问一下AFM的右边的-31.8nm到62.8nm是什么意思啊？我测的afm的图误差大吗？麻烦你了。。。我刚接触，好多都不明白。。。
赞一下 回复此楼
5楼2014-03-12 19:59:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiejun8046

金虫 (正式写手)
引用回帖:
5楼: Originally posted by daitingzhen at 2014-03-12 19:59:11
嗯嗯，谢谢了。也就是把看到的似有似无的才拿去测，对吗？麻烦问一下AFM的右边的-31.8nm到62.8nm是什么意思啊？我测的afm的图误差大吗？麻烦你了。。。我刚接触，好多都不明白。。。...

高度是相对的，负的也不代表什么，只是算厚度的话要把负的算上。
赞一下 回复此楼
6楼2014-03-13 00:01:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daitingzhen

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by tiejun8046 at 2014-03-13 00:01:03
高度是相对的，负的也不代表什么，只是算厚度的话要把负的算上。...

也就是，要把负的厚度再加上，也就是比测的数据更厚，对吗？
赞一下 回复此楼
7楼2014-03-13 09:42:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tiejun8046

金虫 (正式写手)
引用回帖:
7楼: Originally posted by daitingzhen at 2014-03-13 09:42:09
也就是，要把负的厚度再加上，也就是比测的数据更厚，对吗？...

对的。
从光学图上看，你的很厚。直接测一个raman就知道是不是石墨烯了。测AFM太麻烦，并且只测了厚度，不确定物质。
赞一下 回复此楼
8楼2014-05-21 21:32:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

doudou0207

新虫 (初入文坛)
能否告知一下这篇关于层数文献的名字？
赞一下 回复此楼
9楼2017-10-02 13:53:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

XueHan0303

新虫 (初入文坛)
楼主在吗？我也刚接触石墨烯，光学显微，AFM要如何表征，参数设置是多少？或者从哪可以找到相关的，楼主能否告知一下?
