[交流] 大牛们看看我这AFM图是怎么回事，拖尾还是跳线？可否用软件处理？

最近在别处托人做了个样品的AFM，样品是聚合物刷在选择性溶剂中的组装体，mica衬底。
从所得的AFM图片来看应该是有比较严重的畸变，不知该叫拖尾还是跳线。
刚开始以为是仪器探针的问题，但用别的样品做很正常图像很正常。
请教各位精通AFM的大牛，我这图该怎么解释？是因为聚合物刷的壳比较软且粗糙度比较大而造成的跳线吗？或者是因为聚合物壳比较粘而造成的拖尾？
请各位大牛们赐教！
如有懂AFM处理软件并帮忙对图片进行优化处理的，定重谢！

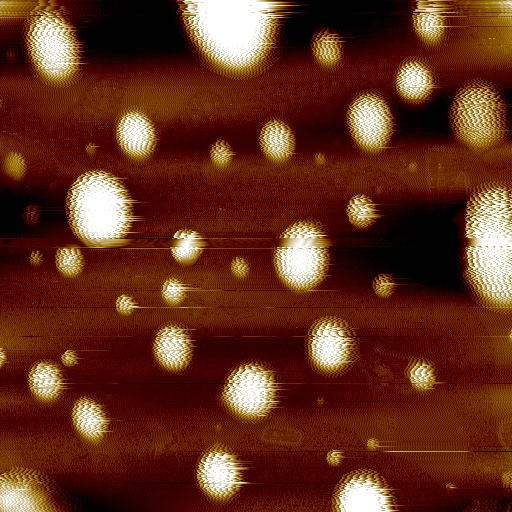

大牛们看看我这AFM图是怎么回事，拖尾还是跳线？可否用软件处理？

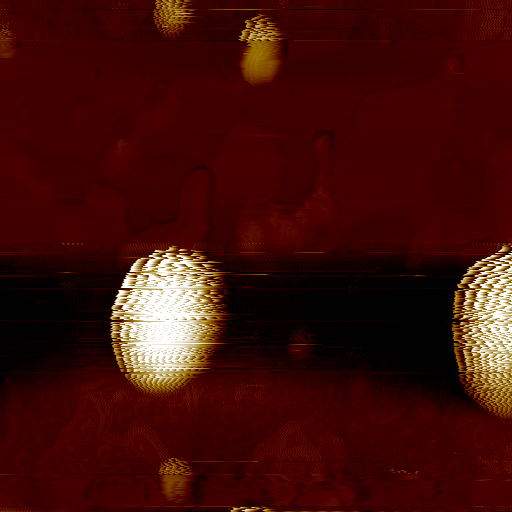

大牛们看看我这AFM图是怎么回事，拖尾还是跳线？可否用软件处理？-1
回复此楼

» 收录本帖的淘帖专辑推荐

polymer

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-02 10:40:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wfvvk

铁杆木虫 (著名写手)
不懂，Mark

[ 发自手机版 http://muchong.com/3g ]
回复此楼
如何，为何，
2楼2015-06-02 12:49:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

debiao-yang

铁杆木虫 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
fu_wanli: 金币+2, 恩，有可能是表面不平整吧，因为聚合物刷组装后表面应该是不平整的，说不定就像个刺猬球一样。顺便问下，这种结构的形貌用什么手段来表征比较好？ 2015-06-02 20:03:22
针尖可能被污染了，或者样品表面不够平整
赞一下 回复此楼
3楼2015-06-02 17:53:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

debiao-yang

铁杆木虫 (著名写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
fu_wanli: 金币+5, 浓度应该还算可以了。主要是那天作样后接着马上测AFM的，样品可能没有完全干燥，加上当时排湿机开的时间不够长。看来得好好准备下样品重新测了。万分感谢！ 2015-06-03 22:49:57
制样的时候把浓度降低，基地表面仔细处理干净，样品要真空干燥，或者更换针尖，再试一试
不行的话就只能用透射电镜
AFM出现这种情况的影响因素很多，环境湿度、噪音、样品没完全干燥等等，需要每一个步骤都要仔细
赞一下 回复此楼
4楼2015-06-03 07:39:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿Q~~

至尊木虫 (文坛精英)
★
fu_wanli: 金币+1, 谢谢帮顶！ 2015-06-03 22:50:24
路过的看了一下，帮顶，祝福你好运！~~~~~~~~~~~~~~~~~~
赞一下 回复此楼
自强不息，厚德载物；独立精神，自由思想。
5楼2015-06-03 07:49:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhenwuhuang

至尊木虫 (文学泰斗)
我就喜欢看别人快乐
赞一下 回复此楼
6楼2015-06-03 07:57:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxyrobert

铜虫 (初入文坛)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
fu_wanli: 金币+1, 主要是委托别人测的，不太好多麻烦人家，呵呵 2015-06-03 22:51:17
fu_wanli: 金币+1, 主要是委托别人测的，不太好多麻烦人家，呵呵 2015-06-04 06:51:42
样品不干净，有溶剂或者其他杂质，污染了tip。下次把样品弄干净，用小一点的力。
赞一下 回复此楼
7楼2015-06-03 15:18:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhengqichem

至尊木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你的材料中部分组成或嵌段是水溶性的吧？环境中湿度太大，换针，干燥样品，室内环境除湿。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2015-06-04 06:02:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhengqichem

至尊木虫 (正式写手)
我以前遇到过这种情况。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
9楼2015-06-04 06:03:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

8wangle
10楼2015-06-04 06:36:05
