[求助] 求助前辈帮忙看一下AFM图 已有1人参与

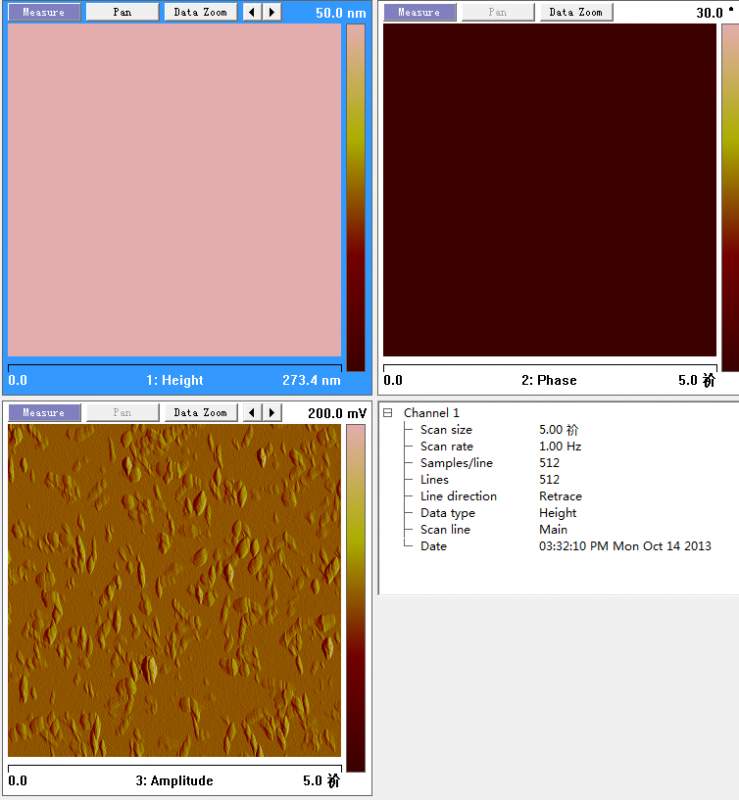

我刚接触AFM，对这张图（1）上的数据没弄明白，我的样品是一种很容易成膜的悬浮液。

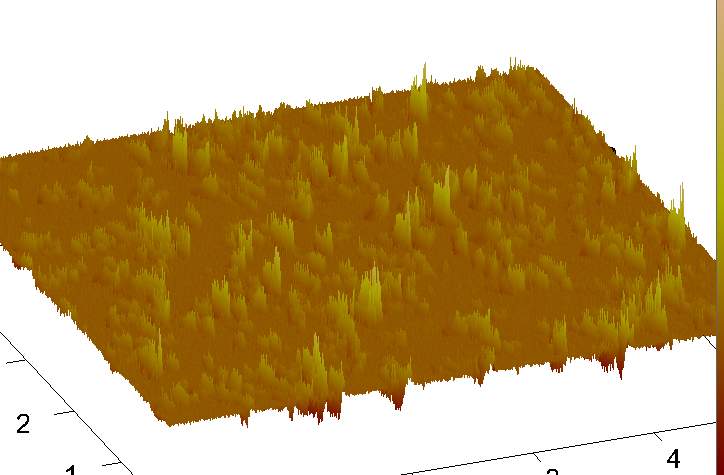

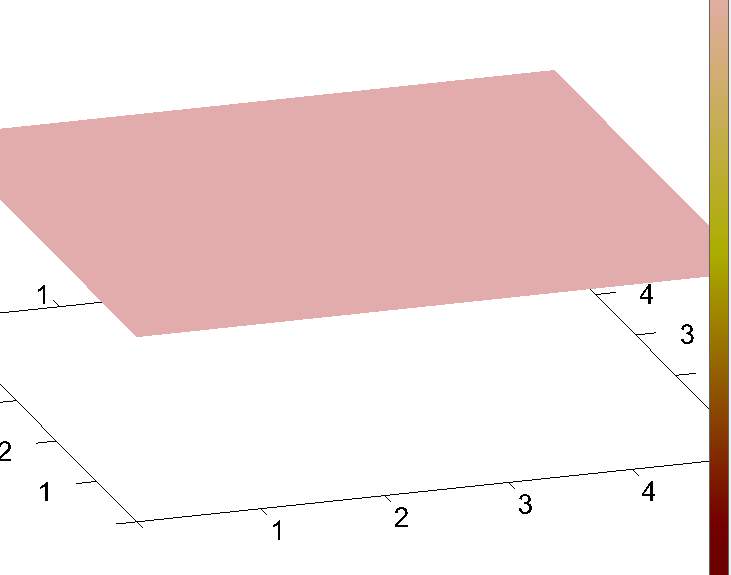

1想问一下高度图是粉色的且均匀的与下面的图差别很大，高度图的三维图是光滑的平面（图2），振幅图的三维图就不是光滑的（图3）这个AFM图正常吗？
2我要是想要表明该膜的厚度要用到哪一个图呢？还有该数据能说明该样品具有成膜性吗？

求助前辈帮忙看一下AFM图
1 .jpg


求助前辈帮忙看一下AFM图-1
2 .jpg


求助前辈帮忙看一下AFM图-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
乐乐
1楼 2014-05-10 21:05:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

exciting73

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
lele_lele: 金币+5, ★★★很有帮助 2014-05-11 10:45:19
1. 如果是成膜的样品，那应该表面非常平整。
那张粉色的平面图之所以看上去很平，可能是因为你选的是整个扫描范围的很小部分。你看下正方形图像的边长尺度是273.4 nm。
而图2的立体图看上去也很平，可能是因为Z向标尺太大了。把标尺范围缩小一些试试。
从图3的振幅立体图看，应该是扫描参数有些问题，将IGain降低些扫图试试。样品成膜后晾干了吗？

2. 膜厚只能用高度图。不过测量膜厚需要在膜上用尖锐一些的东西轻轻划一下，露出基底。然后扫描时图像中包含这个划过的线，就可测量膜的高度。再测量下空白基底，这样测量了膜厚自然可以说明成膜性。
赞一下 回复此楼
2楼2014-05-10 22:01:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lele_lele

金虫 (正式写手)
引用回帖:
2楼: Originally posted by exciting73 at 2014-05-10 22:01:01
1. 如果是成膜的样品，那应该表面非常平整。
那张粉色的平面图之所以看上去很平，可能是因为你选的是整个扫描范围的很小部分。你看下正方形图像的边长尺度是273.4 nm。
而图2的立体图看上去也很平，可能是因为Z向 ...

谢谢你的指点！可不可以再告诉我高度图、振幅图以及相图用来说明什么的？如果想说明表观形貌的话用哪个图合适？
赞一下 回复此楼
乐乐
3楼2014-05-11 10:47:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

exciting73

金虫 (著名写手)
引用回帖:
3楼: Originally posted by lele_lele at 2014-05-11 10:47:54
谢谢你的指点！可不可以再告诉我高度图、振幅图以及相图用来说明什么的？如果想说明表观形貌的话用哪个图合适？...

说明表观形貌只能用高度图，它显示的是真实的样品高度。
因为你用的是轻敲模式，所以会有振幅图和相图。振幅图表示的是在探针扫描过程中，遇到不同高度的表面时振幅的变化量；相图表示的是扫描过程中相位的变化量。
赞一下(1人) 回复此楼
4楼2014-05-11 18:38:17
