[求助] AFM图片中两个尺度不同坐标的含义 已有1人参与

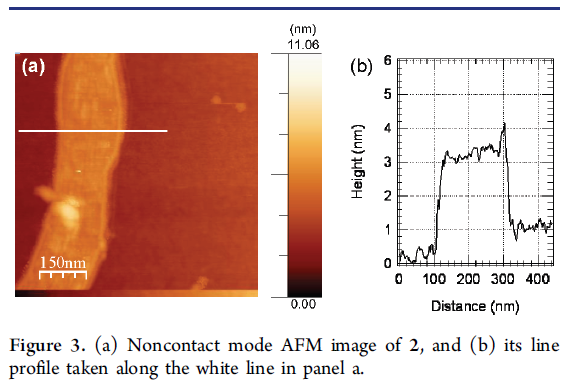

此图是来自文献,在(a)图片中有一处150nm的标尺,在图片右侧又有一个与图片等高的0.0-11.06nm的标尺。两个标尺各是什么含义?求指点,谢谢!

AFM图片中两个尺度不同坐标的含义
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   关注TA 给TA发消息 送TA红花 TA的回帖

pinguo

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
crity328: 金币+1, 感谢交流,欢迎常来分析版~ 2014-06-23 17:19:33
chemical07: 金币+10, ★★★★★最佳答案, 解答十分详细,多谢! 2014-06-24 08:36:01
第一个150 nm的标尺是指那个竖条的宽度。第二个标尺是指表面形貌的高度。适用于整个表面。
那个宽度大概为200 nm的竖条,它的表面的形貌的高度大概在3-4个纳米左右 (看右边的图)。
2楼2014-06-23 16:41:38
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

chemical07

木虫 (小有名气)

引用回帖:
2楼: Originally posted by pinguo at 2014-06-23 16:41:38
第一个150 nm的标尺是指那个竖条的宽度。第二个标尺是指表面形貌的高度。适用于整个表面。
那个宽度大概为200 nm的竖条,它的表面的形貌的高度大概在3-4个纳米左右 (看右边的图)。

谢谢指点!你分析的很好。不知作者为何还要在旁边加上一个0-11.06 nm的标尺,这个标尺没有意义吗?
3楼2014-06-23 16:50:32
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

pinguo

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by chemical07 at 2014-06-23 16:50:32
谢谢指点!你分析的很好。不知作者为何还要在旁边加上一个0-11.06 nm的标尺,这个标尺没有意义吗?...

这个标尺有意义呀!它表示的是你的所有形貌的高度,包括你的基体(姑且这样称谓)以及你的竖条的高度。
你对照图b中的线扫描。从竖条的底下开始扫描,高度大概是不到1nm。通过竖条的时候,竖条的高度是3纳米,接着继续扫描,竖条的顶上面的形貌,完全通过竖条之后的表面的形貌在1 nm左右。
4楼2014-06-23 21:18:37
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

chemical07

木虫 (小有名气)

引用回帖:
4楼: Originally posted by pinguo at 2014-06-23 21:18:37
这个标尺有意义呀!它表示的是你的所有形貌的高度,包括你的基体(姑且这样称谓)以及你的竖条的高度。
你对照图b中的线扫描。从竖条的底下开始扫描,高度大概是不到1nm。通过竖条的时候,竖条的高度是3纳米,接着 ...

现在明白了,没做过AFM对这个不太懂。多谢指点!
5楼2014-06-24 08:36:46
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

fw_xiao

至尊木虫 (文坛精英)

a)图中 长白线每一点的位置   就是  b)图中Distance
学习
6楼2015-04-16 19:28:47
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

chemical07

木虫 (小有名气)

引用回帖:
6楼: Originally posted by fw_xiao at 2015-04-16 19:28:47
a)图中 长白线每一点的位置   就是  b)图中Distance

恩,虽然问题已经解决,还是谢谢你!
7楼2015-04-17 08:55:19
