[求助] 实心大圆柱套实心小圆柱 用 ICEM结构网格划分 求助 已有9人参与

各位虫友，

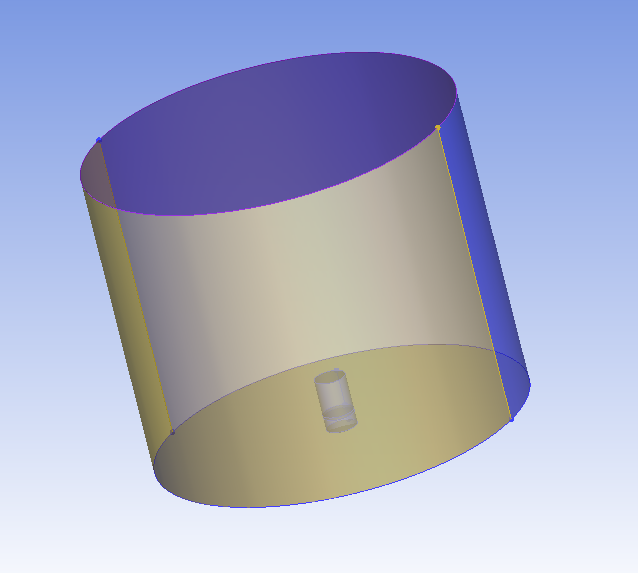

  最近在做个模型 是一个实心大圆柱 套实心小圆柱      正在用ICEM 划分结构网格，因为初学ICEM，对于BLOCK怎么划分有点疑惑。  虫友能不能给点建议，怎么样划分  网格质量较好。谢谢了。

实心大圆柱套实心小圆柱 用 ICEM结构网格划分 求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-30 10:32:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

summer_lin

新虫 (小有名气)
引用回帖:
2楼: Originally posted by luogangv at 2015-05-30 13:53:29
我也是初学者，不知道对不对。这是我的想法：先横着切，分成上下两部分，再用o型网格对整体划分，中间的正方体对应小圆柱。由于小圆柱较小，可以再进行o型网格划分。

感谢你的回复，之前也有考虑过这种方法。但是我的例子中，需要在小圆柱体部分用较细的网格，而大圆柱部分用较粗的网格，如果用这种方法划分，会浪费很多的网格，所以我也还在寻找更优的办法。anyway，谢谢你的回复。
赞一下(1人) 回复此楼
3楼2015-06-01 06:23:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 34 个回答

luogangv

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
summer_lin: 金币+5, ★有帮助 2015-06-01 06:20:33
我也是初学者，不知道对不对。这是我的想法：先横着切，分成上下两部分，再用o型网格对整体划分，中间的正方体对应小圆柱。由于小圆柱较小，可以再进行o型网格划分。
赞一下(2人) 回复此楼
2楼2015-05-30 13:53:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个应该不难  做过比较多
赞一下 回复此楼
5楼2015-06-01 11:02:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

summer_lin

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 小七工作室1 at 2015-06-01 11:02:24
这个应该不难  做过比较多

求大神  指导一下啊
赞一下 回复此楼
6楼2015-06-01 12:15:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
