求教！怎么在Ansys workbench 的形变云图中测量某一点的形变量？
|
|

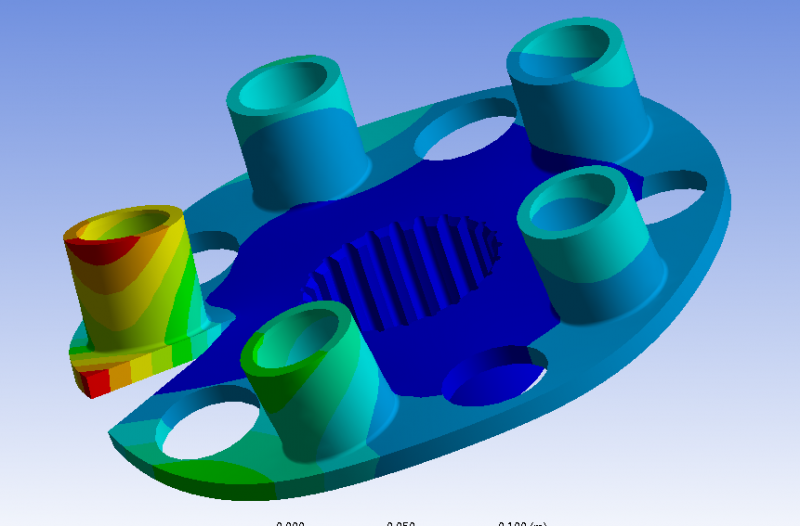

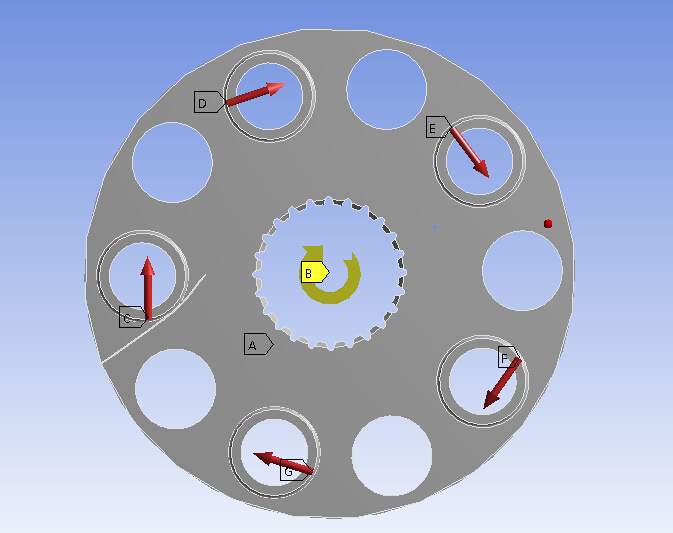

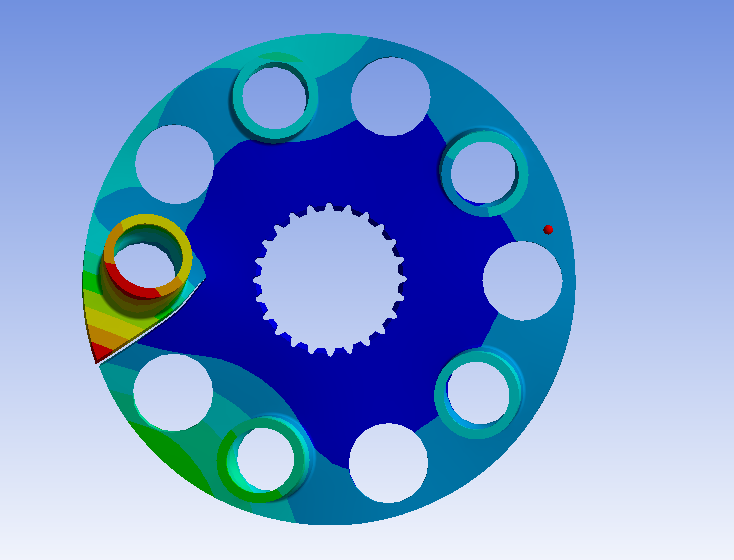

我下面的图，是需要在每个小圆柱外侧施加力的作用，力垂直于大圆盘半径，第二张图是加力图，还有就是第三张图，是我做的一个形变图。 请教：我想得到每个小圆柱受力后的圆心偏移，怎么计量每个小圆柱的圆心偏移的值呀？ http://image.keyan.cc/data/bcs/2015/0527/bw152h3487822_1432733896_514.png http://image.keyan.cc/data/bcs/2015/0527/w126h3487822_1432733908_104.jpg http://image.keyan.cc/data/bcs/2015/0527/w131h3487822_1432733915_712.png  GZCM0`XSCYJ(J11YR({3PEG.png  J%D{FSROGHF6Q`L2}E3J%ES.jpg  CI7X}SHANE{(C5GBRQ2QWVO.png |
