[求助] 急问!紫外可见 吸收谱没有吸收峰 怎么求禁带宽度?

求教!!!

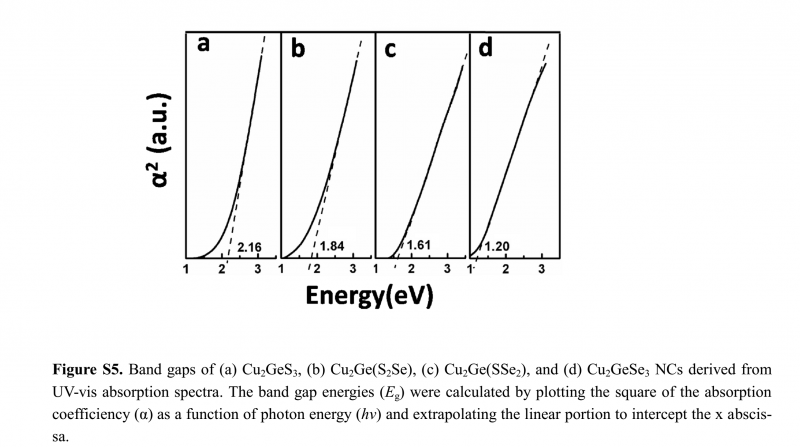

做出来的多元半导体纳米颗粒没有吸收峰,看到文章中有的没有吸收峰也可以做(Ahv)^2为纵坐标 和hv为横坐标的图, 然后取切线和横轴相交 ,就得到禁带宽度。如文章 (Cu
2Ge(S3−xSex) Colloidal Nanocrystals: Synthesis, Characterization,
and Composition-Dependent Band Gap Engineering, JACS, 2013),见下图。没有吸收峰。但求禁带宽度的图有直线部分。

急问!紫外可见 吸收谱没有吸收峰 怎么求禁带宽度?
2013JACS bandgap from UV-Vis.png

急问!紫外可见 吸收谱没有吸收峰 怎么求禁带宽度?-1
2013JACS bandgap from UV-Vis support.png

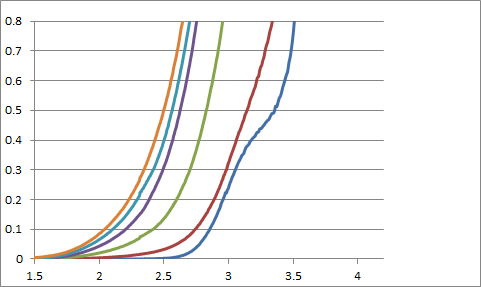

但是我自己的吸收光谱转化的 (AhV)^2 对于hv的图,有吸收峰的那条线(最右边)可以通过中间的直线部分做截线交于X轴。
急问!紫外可见 吸收谱没有吸收峰 怎么求禁带宽度?-2
自己的图 纵坐标 0.8.png

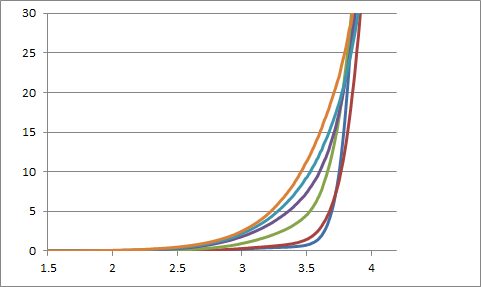

可是其他几条线,取那一部分作为直线部分呢?怎么感觉取不同的纵坐标范围值,虽然图形不变,切线相交的位置可以差很远呢?比如下图是同一组的数据,只是画图范围不同。


急问!紫外可见 吸收谱没有吸收峰 怎么求禁带宽度?-3


所以没有吸收峰的半导体能否确定禁带宽度?如何确定呢?
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : band_gap_from_UV-Vis.pdf
  • 2015-05-16 23:48:08, 1.89 M
  • 附件 2 : band_gap_from_UV-Vis_support.pdf
  • 2015-05-16 23:48:10, 967.01 K

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaos2012

金虫 (小有名气)

自己顶一下!!!看到有说先知道大概范围从那里面找,但是只能定性不能定量,是这样么?
2楼2015-05-17 10:52:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

thlbt

新虫 (小有名气)

是杂相太多了或者形状尺寸太不均一么,导致吸收峰是一个范围?帮顶!也想知道!
3楼2015-05-17 10:57:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FENGYS123

新虫 (初入文坛)

顶一下,同求答案!
4楼2015-05-17 13:17:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaos2012

金虫 (小有名气)

谢帮顶!有人知道么?
5楼2015-05-18 09:20:58
