| 查看: 1512 | 回复: 2 | ||
[求助]
急求！N2等温吸附-脱附曲线问题 已有2人参与
|

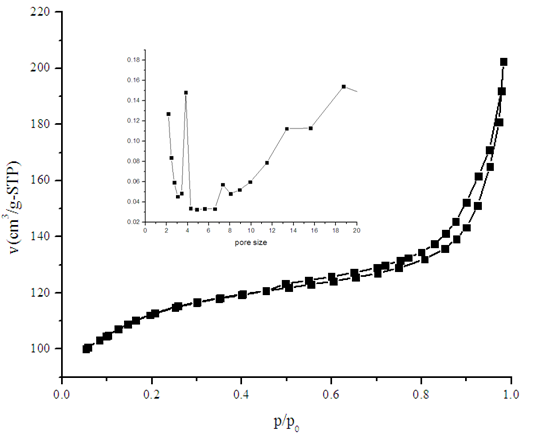

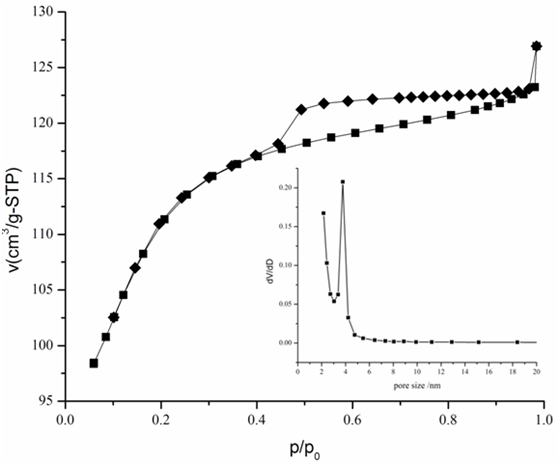

最近在写论文，遇到N2等温吸附-脱附曲线分析的问题，两张图片其中第一张是普通ZSM-5（0.5nm）的BET，第二张是骨架含Ge的杂原子Ge-ZSM-5分子筛（8微米），想请教各位怎么分析两条曲线信息。Ge取代Si进入分子筛骨架，会导致ZSM-5分子筛孔径增大，希望能从Ge-ZSM-5分子筛的吸附曲线能否得出分子筛含有介孔的的证据。另外常规ZSM-5和Ge-ZSM-5分子筛的在2-8nm的孔分布曲线相差不大，是不是说明二者的孔径差不多？ 常规ZSM-5.png  Ge-ZSM-5.png |
回复此楼» 猜你喜欢
数二 英语一，求调剂，本科学校福建农林大学
已经有1人回复
-
大连工业大学招硕士研究生
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有115人回复
-
关于研究生调剂的些许建议
已经有1人回复
-
辽宁：大连工业大学，文字为导师详细信息，图片为团队介绍，欢迎报名
已经有0人回复
-
武汉轻工大学化环学院招收调剂
已经有6人回复
-
武汉轻工大学化环学院招调剂
已经有0人回复
-
塑料油分析测试
已经有1人回复
-
大连工业大学招硕士研究生
已经有0人回复
-
武汉纺织大学招收化学化工类和材料类研究生调剂生若干名
已经有3人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- BET 对N2的吸附量和比表面积的关系
已经有12人回复
- 请教这个吸附脱附曲线是怎么回事啊
已经有4人回复
- 这样的N2吸附曲线算是怎么界定呢
已经有6人回复
- N2氮气吸附-脱附等温线 具体物理意义
已经有69人回复
- BET 吸脱附曲线分析，求大神帮忙
已经有6人回复
- 此类吸附脱附曲线正常码
已经有5人回复
- N2吸附解吸曲线
已经有3人回复
- 这个N2吸附解吸等温曲线，说明什么问题？
已经有7人回复
- 介晶TiO2的N2吸附解吸等温曲线，两个滞后环，这个怎么分析呀，急用
已经有18人回复
- [求助]H在Pt上的吸附脱附问题
已经有4人回复
- 帮忙分析一下等温吸脱附曲线
已经有10人回复
- N2吸附BET结果不正常
已经有34人回复
- 等温吸附曲线类型确定
已经有4人回复
- N2吸附脱附测试的处理软件
已经有5人回复
- 求助N2吸附脱附实验问题
已经有15人回复
- 氮吸附BET可以测试大孔吗？？吸脱附曲线不闭合是怎么回事呢？
已经有7人回复
- 有关N2等温吸脱附曲线用origin进行数据处理方面的教程
已经有6人回复
- 【求助】氮气吸脱附曲线不闭合
已经有15人回复
- 【求助】脱附能计算问题
已经有8人回复
上官小仙
管理员
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
【答案】应助回帖
感谢参与，应助指数 +1
|
我怎么看怎么觉得第一个图的介孔要比第二个要多，从吸附量来看，第一个图的中高压区（氮分压大于0.4。介孔，大孔区）的吸附量变化是很大的，这块是存在介孔以及大孔的，孔径分布图也说明这点的，这有可能是颗粒间形成的间隙孔或者团聚体之间的间隙孔。第二个图的中高压区吸附量变化不大。 虽然孔径分布图中显示第二个图要高些。但是你用的脱附支，在4nm处的峰有可能是假峰，也就是材料本身是不存在这么多的4nm左右的孔的，只是后处理的原因造成，所以建议选择吸附支来表征好像。 再说下，你说的Ge取代Si进入分子筛骨架，会导致ZSM-5分子筛孔径增大。从上图可是看不出来的，ZSM-5的孔径是0.5nm，也就是说材料属于微孔材料，但是你测试的模型，我估计是介孔模型，好吧，暂时不管这个，加了Ge，孔径会变大，但是从两个曲线的0.4以下的吸附量及曲线来看，他们好像差不多，也就是说加不加Ge对于ZSM-5本身的微孔基本没啥影响（起码从目前测试的数据来看是这样的）。 |
2楼2015-04-18 20:48:43
3楼2015-07-19 08:41:07
