[求助] VOF关于流体patch区域问题 已有3人参与

我是新手，最近在用VOF方法做一个3D的不规则的流体表面leveling的模型，但是我不知道如何patch一个我想要的表面（只能选择长方体圆柱体还有球），我如何才能patch一个我需要的不规则区域？？？？求大神求助

VOF关于流体patch区域问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-23 17:36:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

haqiao890925

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
歪歪妞妞: 金币+10, ★有帮助 2015-03-25 13:15:08
最好现在画网格时区分开不同的zone然后在FLUENT里面把对应的zone. pach不同的东西

[ 发自小木虫客户端 ]
赞一下(2人) 回复此楼
微笑面对任何困难
3楼2015-03-24 14:44:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1

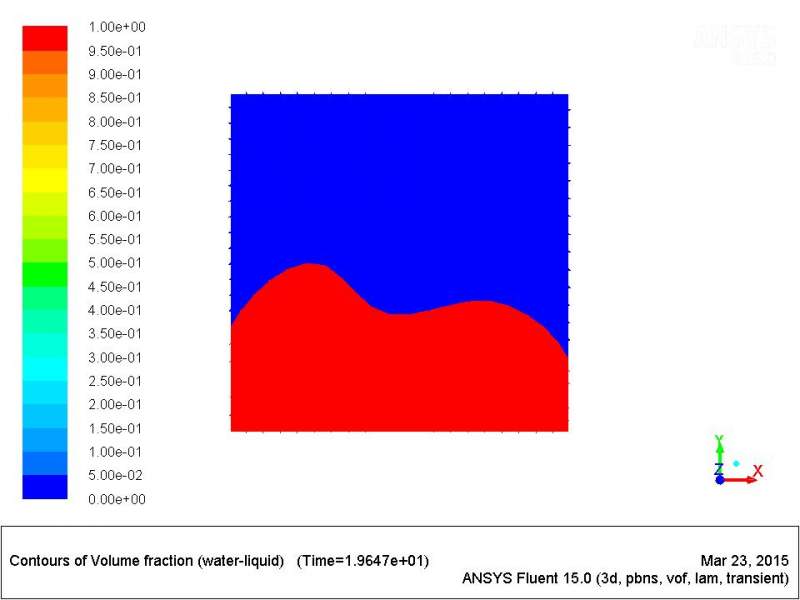

你画网格的时候就把红色部分定义成一个zone，蓝色定义成另一个zone，交界面是interior，两个zone的材料都是一样的设置，初始化的时候把红色的zone给patch了就行了
赞一下(1人) 回复此楼
2楼2015-03-24 12:42:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

cfdbear

木虫 (小有名气)
学习了，还没遇到过这样的模拟

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
4楼2015-03-24 18:52:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
或者你知道其分布规律的话，可以采用udf方式实现，采用DEFINE_INIT宏。
赞一下 回复此楼
5楼2015-03-24 20:06:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

歪歪妞妞

金虫 (初入文坛)
引用回帖:
5楼: Originally posted by fangdian at 2015-03-24 20:06:46
或者你知道其分布规律的话，可以采用udf方式实现，采用DEFINE_INIT宏。

这个我已经找到解决的方法了，谢谢啦
赞一下 回复此楼
6楼2015-03-25 13:13:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

歪歪妞妞

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by cheersend at 2015-03-24 12:42:34
你画网格的时候就把红色部分定义成一个zone，蓝色定义成另一个zone，交界面是interior，两个zone的材料都是一样的设置，初始化的时候把红色的zone给patch了就行了

恩恩，我已经解决了
赞一下 回复此楼
7楼2015-03-25 13:14:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蔡zhong

铁虫 (小有名气)
patch的区域怎么去选择？
赞一下 回复此楼
8楼2015-03-25 21:55:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

歪歪妞妞

金虫 (初入文坛)
引用回帖:
8楼: Originally posted by 蔡zhong at 2015-03-25 21:55:21
patch的区域怎么去选择？

在zone里选择你想要的区域就好了
赞一下 回复此楼
9楼2015-03-27 09:58:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

馨香诺言

新虫 (小有名气)
引用回帖:
2楼: Originally posted by cheersend at 2015-03-24 12:42:34
你画网格的时候就把红色部分定义成一个zone，蓝色定义成另一个zone，交界面是interior，两个zone的材料都是一样的设置，初始化的时候把红色的zone给patch了就行了

你好，我想问一下，这个交界面是一条线还是两条线？
赞一下 回复此楼
走好每一步！
10楼2015-07-18 17:33:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
