小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化基础 » CV曲线为什么跟文献里的相反
381/4返回列表1234下一页
查看: 3715  |  回复: 37
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

mxzhaha

银虫 (小有名气)

[求助] CV曲线为什么跟文献里的相反 已有6人参与

我做的是碳材料，做出来的CV曲线，用origin作图后，曲线跟文献里的相反，就是我的是电压下降，电流上升，而文献里的是电压下降，电流下降，跪求指点作图方法
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-15 11:58:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

godsdream09

银虫 (正式写手)
看了半天，发现确实如前人所说，半桶水的很多，还出来误导人。根本不看人家用什么设备，或者没仔细思考原因就回答。辰华只有正扫和反扫，非提redox，负极先反扫当然是还原，正极先正扫当然是氧化。仔细对比便知只是电流正负反了，在设置中调过来不就行了。

[ 发自手机版 http://muchong.com/3g ]
赞一下(4人) 回复此楼

» 本帖已获得的红花（最新10朵）

mxzhaha
心若在，梦若在。
28楼2015-03-16 05:03:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风云无忌2010

至尊木虫 (职业作家)

涅磐中

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
mxzhaha: 金币+50 2015-03-15 16:10:04
何不附图一看，从软件里导出的数据适当删一部分，正负号问题，在电流为零时数据对接，仔细想想应该没问题，不行就附图
赞一下(1人) 回复此楼
学以致用、融会贯通、珍惜时间
2楼2015-03-15 12:17:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

熊fy

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼主如果是用辰华的电化学工作站测CV，作图时电流需要乘-1
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

mxzhaha mxzhaha
5楼2015-03-15 13:06:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxzhaha

银虫 (小有名气)
送红花一朵
引用回帖:
5楼: Originally posted by 熊fy at 2015-03-15 13:06:23
楼主如果是用辰华的电化学工作站测CV，作图时电流需要乘-1

也有查到过说乘-1就行，但是不太肯定，所以想问问各位确定一下。
赞一下(1人) 回复此楼
12楼2015-03-15 16:04:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

熊fy

木虫 (正式写手)
引用回帖:
14楼: Originally posted by mxzhaha at 2015-03-15 16:08:20
我们用的就是这个，那就应该乘以-1是吗，要是乘以-1的话，就对了...

是的，就是要乘-1，我们实验室用的也是辰华的，都是这样处理数据的
赞一下(1人) 回复此楼
17楼2015-03-15 16:31:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqtzzt

金虫 (著名写手)
电流的正负， 美国标准和中欧标准正好相反。设置时要看一下。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

mxzhaha
27楼2015-03-15 23:36:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

mxzhaha

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 风云无忌2010 at 2015-03-15 12:17:17
何不附图一看，从软件里导出的数据适当删一部分，正负号问题，在电流为零时数据对接，仔细想想应该没问题，不行就附图

适当删一部分。。。。那还能衔接上么，不应该从第一圈的起始点开始算圈数吗
赞一下 回复此楼
3楼2015-03-15 12:55:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxzhaha

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 风云无忌2010 at 2015-03-15 12:17:17
何不附图一看，从软件里导出的数据适当删一部分，正负号问题，在电流为零时数据对接，仔细想想应该没问题，不行就附图

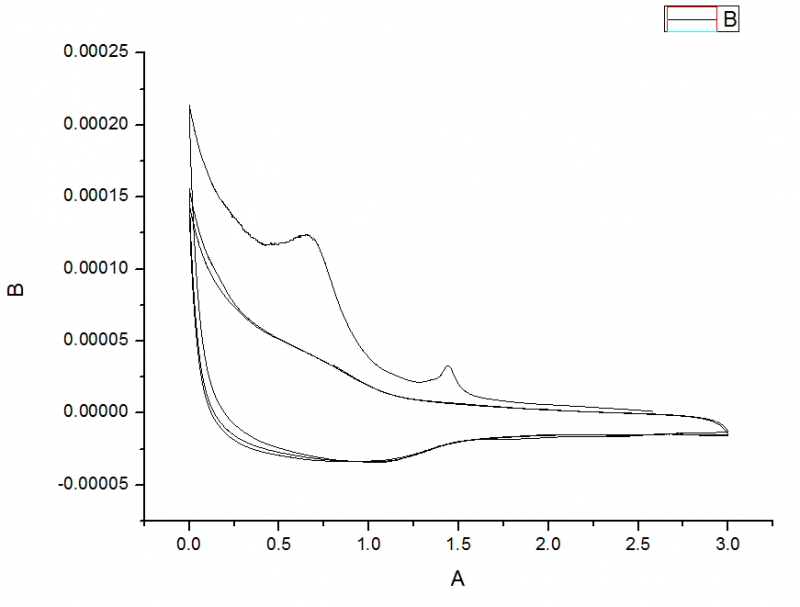

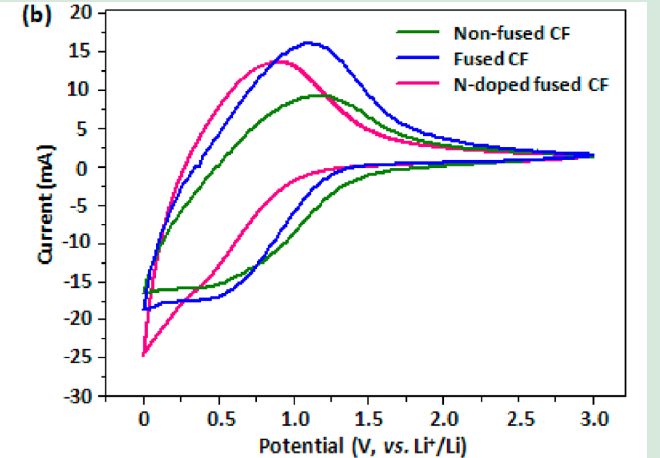

第一个是我的，第二个是文献里的
CV曲线为什么跟文献里的相反


CV曲线为什么跟文献里的相反-1
赞一下 回复此楼
4楼2015-03-15 13:01:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lsuzan

铁虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你开始设置的时候选择的是先氧化还是先还原呀？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

mxzhaha
6楼2015-03-15 13:09:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风云无忌2010

至尊木虫 (职业作家)

涅磐中
引用回帖:
3楼: Originally posted by mxzhaha at 2015-03-15 12:55:53
适当删一部分。。。。那还能衔接上么，不应该从第一圈的起始点开始算圈数吗...

作图是只要选择较好的一圈就行，适当位置删数据就是为了曲线的流畅，到后面数据非常接近或不稳定，你的电流单位是什么？在你的体系导出数据要不要再处理一下，或许重新导出，总感觉哪步出错了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

mxzhaha
学以致用、融会贯通、珍惜时间
7楼2015-03-15 13:48:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fanxuliang90

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
CHI的设置问题吧

[ 发自小木虫客户端 ]
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

mxzhaha
无牵无挂。。自己努力
8楼2015-03-15 13:55:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baoguagua

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
纵坐标设置一下就行吧～～

[ 发自小木虫客户端 ]
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

mxzhaha
9楼2015-03-15 14:25:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxzhaha

银虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by 风云无忌2010 at 2015-03-15 13:48:47
作图是只要选择较好的一圈就行，适当位置删数据就是为了曲线的流畅，到后面数据非常接近或不稳定，你的电流单位是什么？在你的体系导出数据要不要再处理一下，或许重新导出，总感觉哪步出错了...

电流单位是A，第一次处理这数据，也不太会
赞一下 回复此楼
10楼2015-03-15 16:02:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
