小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » CV测试求助，CV曲线点特别乱是怎么回事
121/2返回列表12下一页
查看: 6022  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

chenzelin

铜虫 (初入文坛)

[求助] CV测试求助，CV曲线点特别乱是怎么回事 已有4人参与

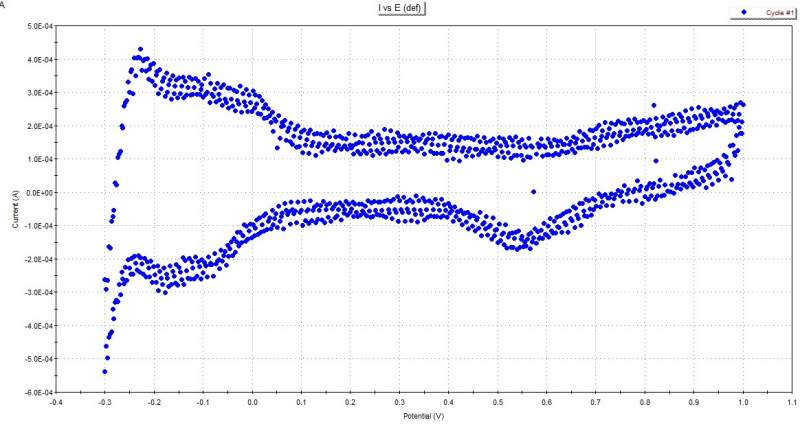

求助各位一下：我的CV曲线最近变成的图中这个样子，点很乱，似乎一圈CV里面一个电位值对应了五个电流值！设置和以前一样，不知道哪里出了问题。。。。。
电化学工作站型号：PARSTAT2273，Princeton Applied Research公司；软件：PowerSuite
体系：三电极体系，玻碳电极、铂片、SCE；溶液：0.5M H2SO4
不是体系的问题，在别的地方测试没有问题的。。。
是什么设置出了问题吗？

CV测试求助，CV曲线点特别乱是怎么回事


CV测试求助，CV曲线点特别乱是怎么回事-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-17 15:58:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
chenzelin: 金币+50, ★有帮助 2014-04-18 11:45:33
是不是参比电极问题或者是电极线接触不良造成的
赞一下 回复此楼
天地任我行
2楼2014-04-17 20:45:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenzelin

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 胡琪 at 2014-04-17 20:45:47
是不是参比电极问题或者是电极线接触不良造成的

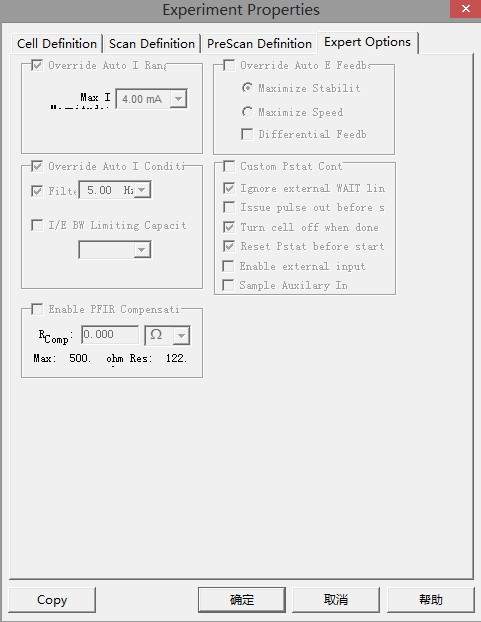

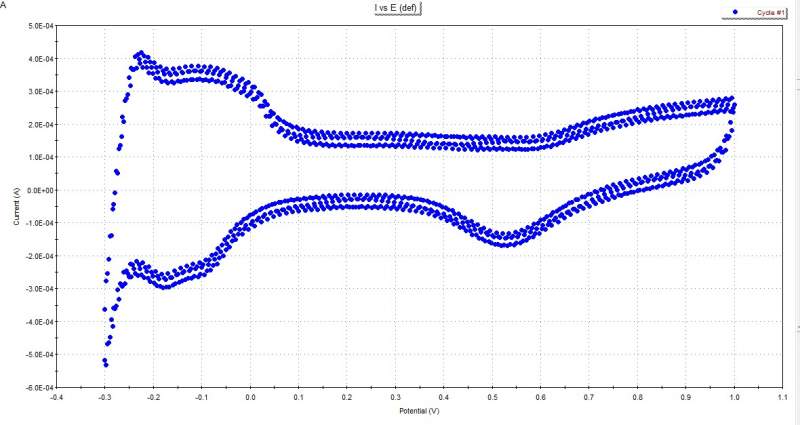

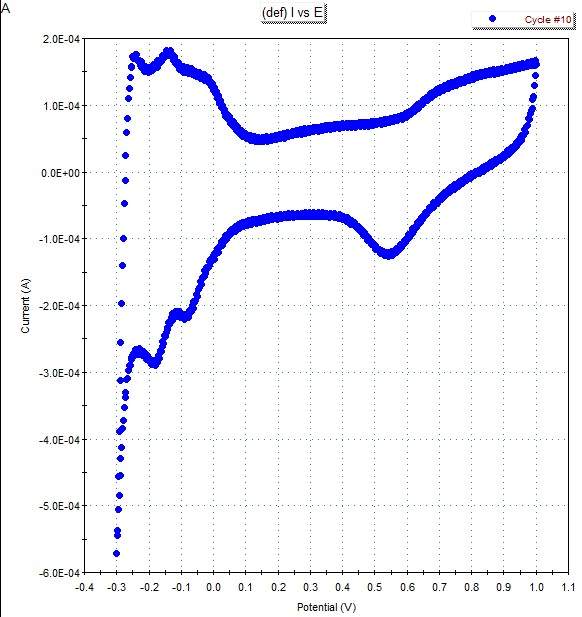

参比电极换过了没有问题，工程师说加滤波和电流量程，加了5.00Hz滤波，电流量程400uA ，会有效果，但是这是一次性的，换一个样品这个参数就不可以用了。。。。
CV测试求助，CV曲线点特别乱是怎么回事-2


CV测试求助，CV曲线点特别乱是怎么回事-3


CV测试求助，CV曲线点特别乱是怎么回事-4
赞一下 回复此楼
3楼2014-04-18 09:07:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenzelin

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 胡琪 at 2014-04-17 20:45:47
是不是参比电极问题或者是电极线接触不良造成的

课题组的人做其他测试，比如做阻抗，是没有问题的。。。。
赞一下 回复此楼
4楼2014-04-18 09:32:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Veinov

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
chenzelin: 金币+50, ★有帮助 2014-04-18 11:45:55
你在尝试过程中施加滤波大一点，电流量程小一点来调整，滤波从大往小调，电流从小往大调，慢慢调整，就能够得到一个比较合适的值
赞一下 回复此楼
都是研究生了，希望大家描述问题要详细到位~
5楼2014-04-18 10:23:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenzelin

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by Veinov at 2014-04-18 10:23:23
你在尝试过程中施加滤波大一点，电流量程小一点来调整，滤波从大往小调，电流从小往大调，慢慢调整，就能够得到一个比较合适的值

这个页面以前测试是不用设置的，而且我不同样品做CV电流差别比较大，每次都要尝试滤波大小很麻烦。。。有什么方法能确定是不是仪器或者线路的问题？
赞一下 回复此楼
6楼2014-04-18 10:32:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Veinov

金虫 (小有名气)
引用回帖:
6楼: Originally posted by chenzelin at 2014-04-18 10:32:08
这个页面以前测试是不用设置的，而且我不同样品做CV电流差别比较大，每次都要尝试滤波大小很麻烦。。。有什么方法能确定是不是仪器或者线路的问题？...

你有没有简单的文献实验具有很高的重复性的东西可以拿来测试一下，这是个比较快速的方法，我看来，仪器出现问题的概率还是非常小啊，我现在还没有碰到过
赞一下 回复此楼
都是研究生了，希望大家描述问题要详细到位~
7楼2014-04-18 11:31:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

862710067

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
chenzelin: 金币+50, ★★★很有帮助, 谢谢帮忙啊！！ 2014-05-22 17:38:15
第一张的CV图感觉特别不稳定，信噪比太小，本人以前也也遇到。楼主可以从以下几个方面检查：1、0.5M硫酸溶液的。在配制过程中有没有引入杂质；2，三电极线路连接检查。3，CV要保持在静态条件下测试，包括鼓动气泡都会有干扰的，希望能帮助到你
赞一下 回复此楼
thinking harmony between human and nature.
8楼2014-05-21 10:52:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张灿灿

铜虫 (初入文坛)
引用回帖:
8楼: Originally posted by 862710067 at 2014-05-21 10:52:04
第一张的CV图感觉特别不稳定，信噪比太小，本人以前也也遇到。楼主可以从以下几个方面检查：1、0.5M硫酸溶液的。在配制过程中有没有引入杂质；2，三电极线路连接检查。3，CV要保持在静态条件下测试，包括鼓动气泡都 ...

你把扫描速度降低一点试试
赞一下 回复此楼
9楼2015-04-18 11:50:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张灿灿

铜虫 (初入文坛)
你把扫速降低一点试试！
赞一下 回复此楼
10楼2015-04-18 11:51:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
