小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电化学传感器 » 求助大家怎么使用origin8.0做CV曲线
北京石油化工学院2026年研究生招生接收调剂公告
131/2返回列表12下一页
查看: 13796  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xingxingkids

金虫 (著名写手)

[求助] 求助大家怎么使用origin8.0做CV曲线 已有1人参与

本人菜鸟，从未用过origin作图。现在要整理实验数据，但是不知道怎么把cv图形用origin做出来呢？
cv图形已经有bin和txt文件，但是不知道怎么导入到origin中，怎么做。请知情的虫虫告知，必重金酬谢！！！
请大家踊跃指导，我将不胜感激

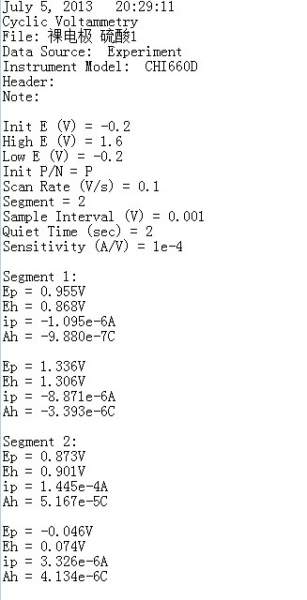

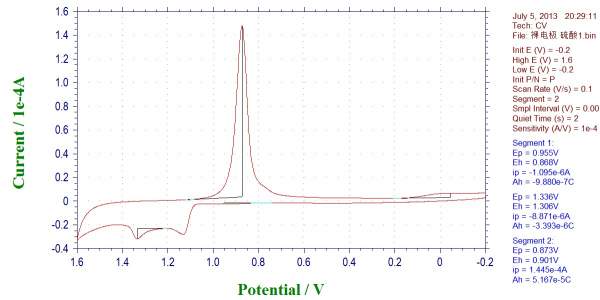

下面是cv的bin图及txt数据：
求助大家怎么使用origin8.0做CV曲线


求助大家怎么使用origin8.0做CV曲线-1
回复此楼

» 收录本帖的淘帖专辑推荐

学习贴 统计软件 科研相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-16 20:11:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

pplover110

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xingxingkids: 金币+15, ★★★很有帮助, 非常感谢！！！ 2013-10-17 10:50:21
首先选好X，Y轴，即电流为Y轴，电压为X轴；新建一个TXT文件，把单纯的电流电压数据从TXT复制出来，再打开EXCEL导入数据新建的TXT文档，再按照-0.2~1.6V半圈半圈分割排列，不然容易混乱；再将电流值*1000，这样就是mA为单位了，EXCEL很好操作；最后整理一下，如果需要一个循环，就是前2个半圈，两个循环就是前4个半圈，以此类推；在EXCEL整理好后复制到ORGIN中，每一排右击定好X，Y轴，再左下角点一下作曲线图就好了，调整的话就哪里不会点哪里。文字挺难完全表达清楚，ORGIN细节操作需要多画多百度才能提高，加油
赞一下(5人) 回复此楼
3楼2013-10-17 08:43:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
1.打开上海辰华的电化学工作站，点击你的File——Convert to text导出文本数据
2.打开Origin，在工具条上选Import Single ACSII，将转换好的txt中的数据导入即可
3.手动删掉多余的信息，仅留下数据，此时的CV数据的电流单位为μA，你可以除以0.0001为μA
4.选择好x、y轴，作图即可
赞一下(1人) 回复此楼
天地任我行
9楼2013-10-18 13:05:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不点格子

金虫 (小有名气)
我导出的数据是一连串数据怎么分清具体的哪一圈数据
赞一下(1人) 回复此楼
11楼2013-12-30 14:27:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

buctwanghao

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
1.辰华的电化学工作站，File——Convert to text倒出文本数据
2.打开Origin，在工具条上选Import Single ACSII，将txt中的数据导入
3.手动删掉多余的信息，仅留下数据，此时的CV数据的电流单位为A，你可以乘以1000变为mA
4.选择好x、y轴，作图即可
赞一下 回复此楼
我颠覆了整个世界，只为扶正你的倒影
2楼2013-10-16 21:48:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingxingkids

金虫 (著名写手)
引用回帖:
2楼: Originally posted by buctwanghao at 2013-10-16 21:48:01
1.辰华的电化学工作站，File——Convert to text倒出文本数据
2.打开Origin，在工具条上选Import Single ACSII，将txt中的数据导入
3.手动删掉多余的信息，仅留下数据，此时的CV数据的电流单位为A，你可以乘以100 ...

非常感谢，还是有点不明白，把数据导入进去后，设置了x、y轴之后，就能在小格子里看到很小的图，那个就是已经做成的图吗？ 还是导入数据之后还需要什么步骤进行作图？！
赞一下 回复此楼
4楼2013-10-17 09:39:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctwanghao

铁杆木虫 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by xingxingkids at 2013-10-17 09:39:05
非常感谢，还是有点不明白，把数据导入进去后，设置了x、y轴之后，就能在小格子里看到很小的图，那个就是已经做成的图吗？ 还是导入数据之后还需要什么步骤进行作图？！...

全选x、y轴，在菜单中点Plot，然后你就可以选看你需要做什么图，一般做CV曲线，用直线就可以了啊
赞一下 回复此楼
我颠覆了整个世界，只为扶正你的倒影
5楼2013-10-17 09:46:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingxingkids

金虫 (著名写手)
引用回帖:
5楼: Originally posted by buctwanghao at 2013-10-17 09:46:58
全选x、y轴，在菜单中点Plot，然后你就可以选看你需要做什么图，一般做CV曲线，用直线就可以了啊...

嗯，刚才按照您的方法，做出了一个图形。但是我关掉时候选择了hide，就怎么也找不到那个图形了，请问是在哪里可以找到呢？
赞一下 回复此楼
6楼2013-10-17 10:37:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctwanghao

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
xingxingkids: 金币+30, ★★★很有帮助, 非常感谢！！！ 2013-10-17 10:49:55
引用回帖:
6楼: Originally posted by xingxingkids at 2013-10-17 10:37:14
嗯，刚才按照您的方法，做出了一个图形。但是我关掉时候选择了hide，就怎么也找不到那个图形了，请问是在哪里可以找到呢？...

有找的功夫都能重新做一个了，找它干嘛
赞一下 回复此楼
我颠覆了整个世界，只为扶正你的倒影
7楼2013-10-17 10:45:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingxingkids

金虫 (著名写手)
引用回帖:
7楼: Originally posted by buctwanghao at 2013-10-17 10:45:38
有找的功夫都能重新做一个了，找它干嘛...

好吧，非常感谢！！！
回复此楼
8楼2013-10-17 10:49:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xingxingkids

金虫 (著名写手)
引用回帖:
9楼: Originally posted by 胡琪 at 2013-10-18 13:05:31
1.打开上海辰华的电化学工作站，点击你的File——Convert to text导出文本数据
2.打开Origin，在工具条上选Import Single ACSII，将转换好的txt中的数据导入即可
3.手动删掉多余的信息，仅留下数据，此时的CV数据 ...

谢谢，应该是乘以1000变为mA吧，为什么要变大，直接以μA为单位不可以吗？
赞一下 回复此楼
10楼2013-10-18 16:54:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
