[交流] MIS结构测CV曲线测不到低频信号

最近做了个MIS结构，Pt/HfO2/GaAs/Au，测CV曲线的时候1MHz以上都能测到，1MHz以下都测不出正常的曲线，这是怎么回事呢？

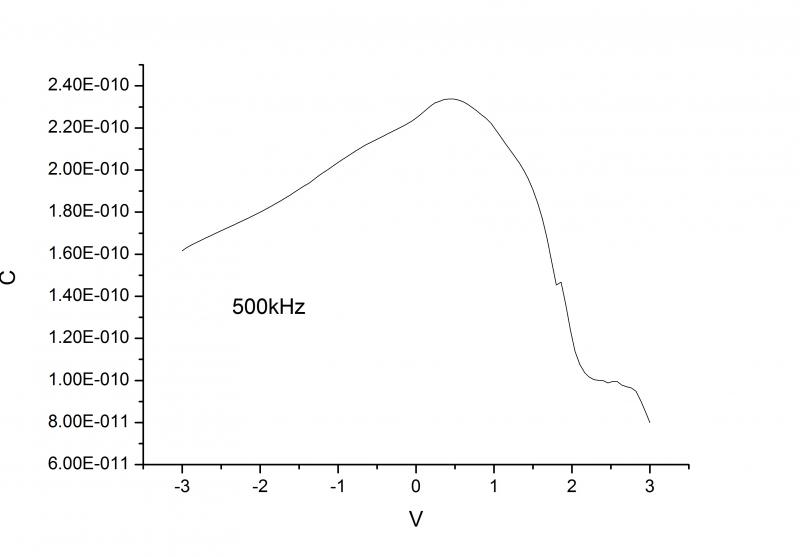

频率为500kHz时的cv曲线



[ Last edited by crystalic on 2012-7-5 at 08:03 ]
回复此楼

» 收录本帖的淘帖专辑推荐

半导体技术

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-06-28 20:20:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
Pt/HfO2/Au不是MIM吗
你说的测不到,是什么意思
赞一下 回复此楼
2楼2012-07-04 18:49:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crystalic

铜虫 (著名写手)
引用回帖:
2楼: Originally posted by wu1008 at 2012-07-04 18:49:52
Pt/HfO2/Au不是MIM吗
你说的测不到,是什么意思

不好意思写错了，是Pt/HfO2/GaAs/Au结构，测1MHz以下的电容会出现一个峰，而不是正常的CV曲线

[ Last edited by crystalic on 2012-7-5 at 08:04 ]
赞一下 回复此楼
3楼2012-07-05 07:55:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by crystalic at 2012-07-05 07:55:36
不好意思写错了，是Pt/HfO2/GaAs/Au结构，测1MHz以下的电容会出现一个峰，而不是正常的CV曲线
...

不能上图吗？还是没明白要表达什么哦
赞一下 回复此楼
4楼2012-07-05 09:44:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crystalic

铜虫 (著名写手)
上面的图就是在500kHz的时候测的CV曲线
如果频率再低的话会出现负值
赞一下 回复此楼
5楼2012-07-06 07:46:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by crystalic at 2012-07-06 07:46:33
上面的图就是在500kHz的时候测的CV曲线
如果频率再低的话会出现负值

这个曲线不是很正常能干吗？
你的GaAs是p型的吗？
如果频率再低的话会出现负值？按道里不会。能把频谱给我看一下吗？
赞一下 回复此楼
6楼2012-07-06 21:24:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crystalic

铜虫 (著名写手)

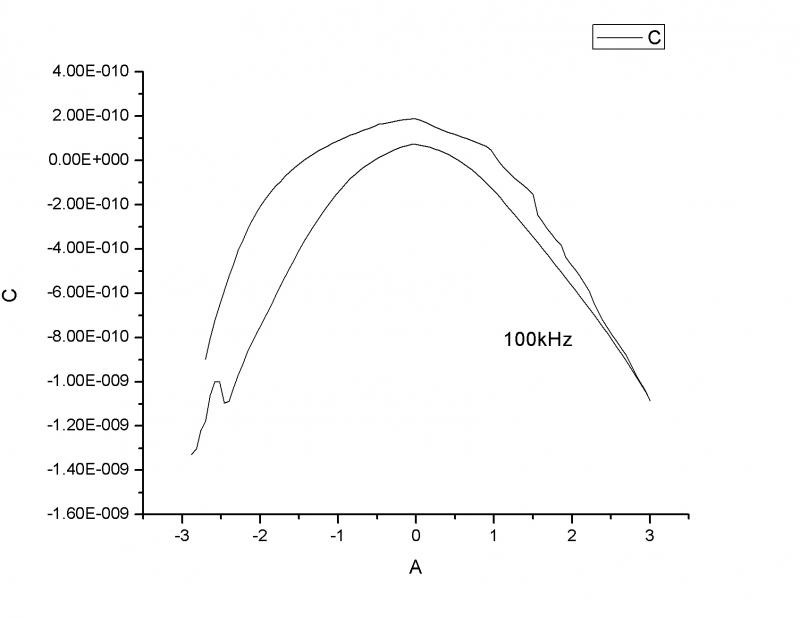

我用的GaAs都是n型的，100kHz的时候是这个样子
赞一下 回复此楼
7楼2012-07-08 07:25:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
crystalic: 金币+5 2012-07-09 08:01:34
引用回帖:
7楼: Originally posted by crystalic at 2012-07-08 07:25:47
我用的GaAs都是n型的，100kHz的时候是这个样子
e3/d2/592674_1341703543_667.jpg

为什么用Au跟GaAs接触，GaAs带隙比较小吗？
另外，会不会信号屏蔽的不好
赞一下 回复此楼
8楼2012-07-08 11:25:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crystalic

铜虫 (著名写手)
难道是Au和GaAs的接触问题，电极这块没有做过优化，只是以前做Si的时候用Au就直接用了
信号屏蔽是和什么有关呢
赞一下 回复此楼
9楼2012-07-09 07:38:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1008

金虫 (著名写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
crystalic: 金币+5, 谢谢你这么耐心的解释：） 2012-07-10 07:36:21
引用回帖:
9楼: Originally posted by crystalic at 2012-07-09 07:38:26
难道是Au和GaAs的接触问题，电极这块没有做过优化，只是以前做Si的时候用Au就直接用了
信号屏蔽是和什么有关呢

一般来说，MISM中，会选择跟半导体形成欧姆接触的金属，如果不是的话，金属和半导体间会形成接触势垒，在势垒层会产生一个电容，而且这个电容会跟外电场相关，可能会影响测试结果，但一般不会产生负的电容。
信号屏蔽这方面，我不是很清楚，因为我没遇到过则种情况，不是很好下结论
赞一下 回复此楼
10楼2012-07-09 11:42:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

husthuangbin

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，我想问一下你们MIS的电极是怎么做的，做成三明治结构不好扎针啊？？？
赞一下 回复此楼
11楼2012-11-12 15:05:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crystalic

铜虫 (著名写手)
我用的是安捷伦B1500
赞一下 回复此楼
12楼2012-11-12 21:11:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytusnow

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
麻烦问一下楼主C-V曲线在哪儿测得吗
赞一下 回复此楼
13楼2014-03-13 16:22:37
