[求助] 第一次分析样品，请各位大神指点 已有7人参与

条件：样品是300 M 钢(0.38 – 0.43 C, 0.6 – 0.8 Mn, 1.6 Si, 0.2 – 0.3 Mo, 1.65 – 2.00 Ni, 0.7 – 0.9 Cr, 0.001 – 0.016 Ti, 0.0008 S, 0.002 N; wt %)
先在900℃下保温1小时，然后放在700℃下保持6小时，之后放在空气中冷却到室温。

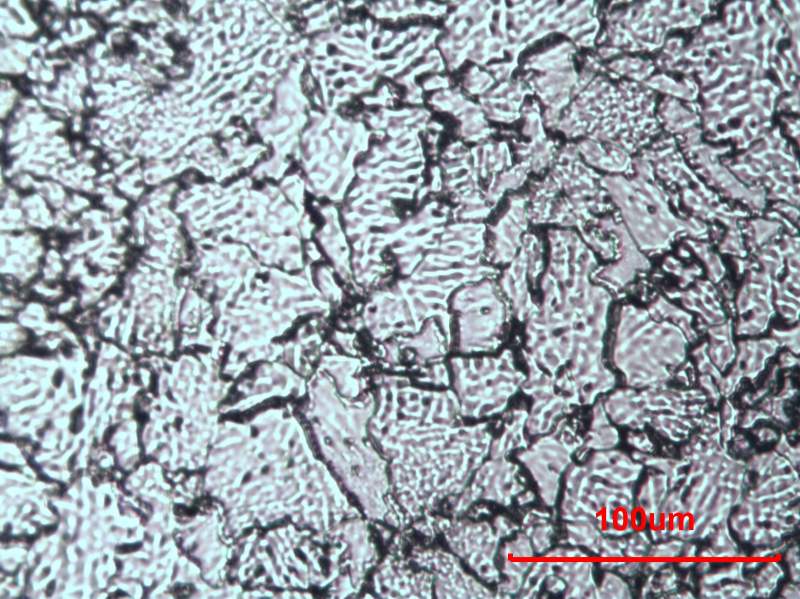

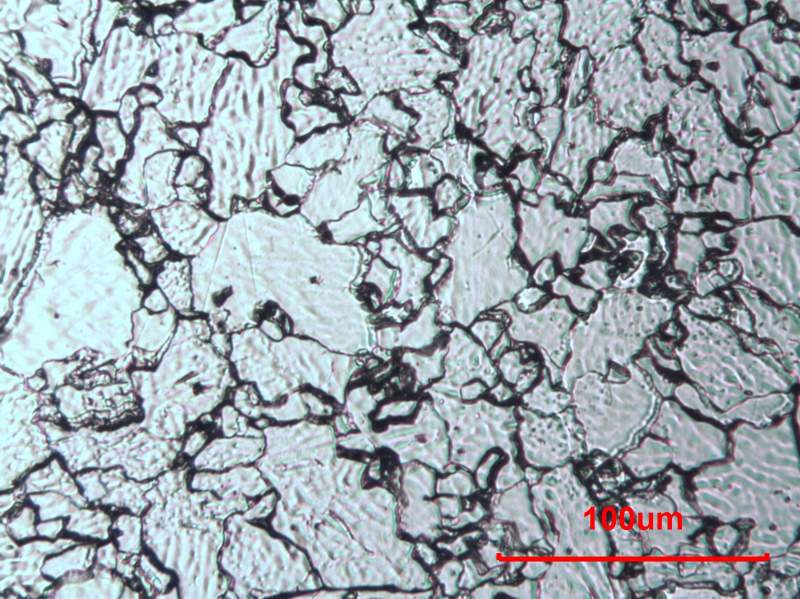

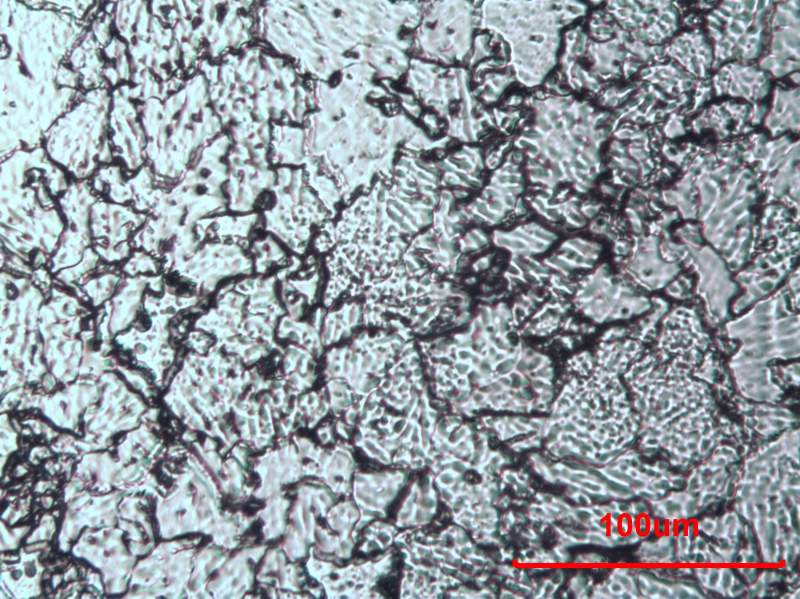

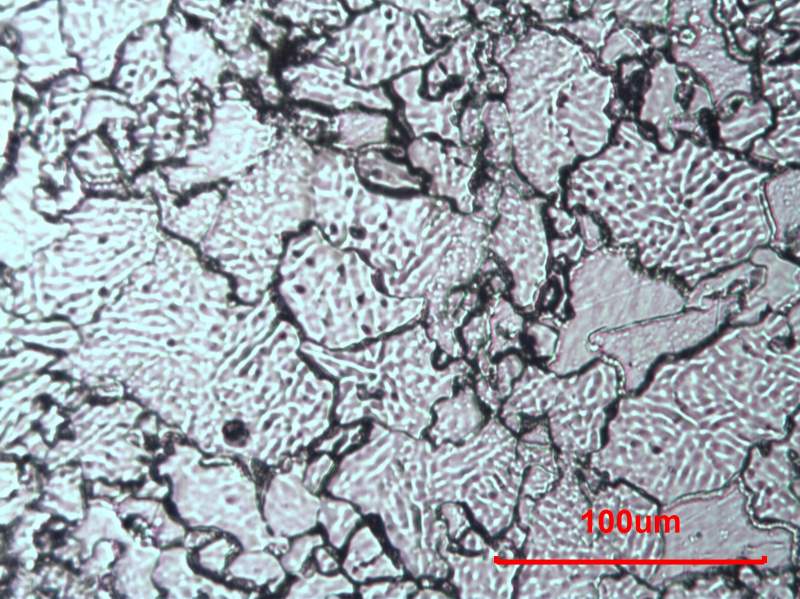

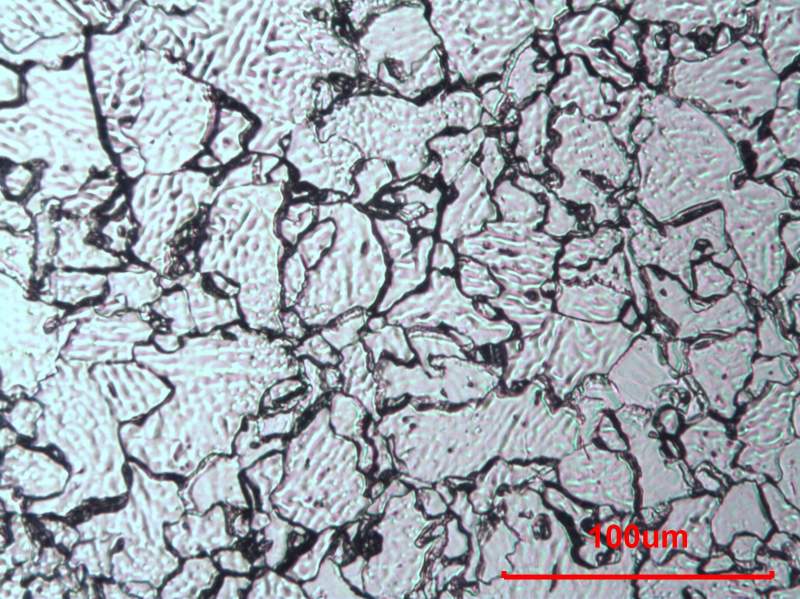

在打磨刻蚀之后，得到以下图像。
从相图上来看，相变完成后应该是有铁素体和珠光体接近53%和47%，但这几张照片上好像找不到珠光体。
请问各位大神应该如何分析这几张图上的组织。

第一次分析样品，请各位大神指点
Kai Zhang 1.jpg


第一次分析样品，请各位大神指点-1
Kai Zhang 2.jpg


第一次分析样品，请各位大神指点-2
Kai Zhang 3.jpg


第一次分析样品，请各位大神指点-3
Kai Zhang 4.jpg


第一次分析样品，请各位大神指点-4
Kai Zhang 5.jpg


第一次分析样品，请各位大神指点-5
Kai Zhang 6.jpg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-02-27 05:24:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

feng417998

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
对焦有问题，金相中隐约有珠光体的片层结构。
赞一下(2人) 回复此楼
4楼2015-02-27 10:40:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freehope

木虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by dickliu7 at 2015-02-27 07:57:47
1. etching solution似乎不是很適當的。
2. 有overetching的現象。
3. 建議先做好金相再分析。

很同意你的观点，磨金相还是需要一点技巧的
赞一下(1人) 回复此楼
多知道点常识，少想什么终极奥义。
5楼2015-02-27 14:30:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

freehope

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
金相图片没有对焦 把焦距挑到晶内 应该可以看到层片状结构
赞一下 回复此楼
多知道点常识，少想什么终极奥义。
2楼2015-02-27 07:39:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
1. etching solution似乎不是很適當的。
2. 有overetching的現象。
3. 建議先做好金相再分析。
赞一下 回复此楼
3楼2015-02-27 07:57:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wucy3657623

木虫 (正式写手)

芒果毛毛虫

【答案】应助回帖

感谢参与，应助指数 +1
腐蚀的时间太长了了点，缩短腐蚀时间，重新在显微镜下看看
赞一下 回复此楼
专注金相30年.wucy365@outlook.com
6楼2015-02-27 20:11:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

r123ed

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
照的有点晃眼啊，难怪楼上说你焦距没对好
建议直接上SEM吧，你这个看不到珠光体，也可能是焦距没调好，也可能是没有腐蚀出来。
赞一下 回复此楼
shape memory
7楼2015-02-27 20:39:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Albert_zk

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by r123ed at 2015-02-27 20:39:22
照的有点晃眼啊，难怪楼上说你焦距没对好
建议直接上SEM吧，你这个看不到珠光体，也可能是焦距没调好，也可能是没有腐蚀出来。

我今年大三，第一次做分析，之前啥都没做过。能不能给讲一下对好焦距是啥样。这只是一次实验，要交实验报告，但我在这图上实在分辨不出珠光体和铁素体。请问第四张的右边那两个大晶粒中类似片层机构的形貌能不能认为是珠光体？
万分感谢！
赞一下 回复此楼
8楼2015-02-28 05:36:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Albert_zk

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by feng417998 at 2015-02-27 10:40:24
对焦有问题，金相中隐约有珠光体的片层结构。

我今年大三，完全是第一次做分析，能不能讲一下对好焦距应该是啥样，这几张图哪一张的焦距还可以。这是一次实验，要交报告，可我实在不会判断哪些是珠光体，哪些是铁素体，第四张右边的那两个大晶粒含有类似片层的形貌，能不能认为是珠光体？
万分感谢！
赞一下 回复此楼
9楼2015-02-28 05:42:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
首先是聚焦不太好；其次是磨的样表面不是太光滑；再次是放大倍数还太小，到8000倍以上就应该看到了层片结构了。
赞一下 回复此楼
10楼2015-02-28 08:33:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
