[求助] 新手请教这样的网格是如何划分的? 已有5人参与

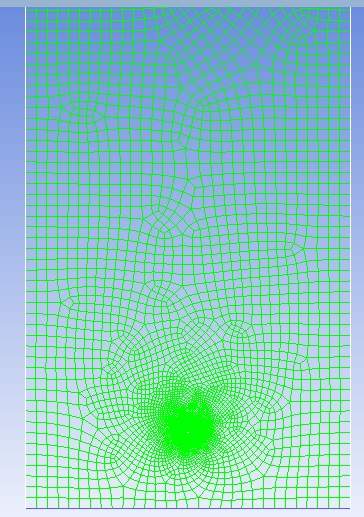

向高手请教一下,这是个2维的圆柱绕流的流场,里面是个圆。图示的网格是如何划分的?是不是用ICEM做的?如果是,是怎样操作的?http://image.keyan.cc/data/bcs/2 ... _1423193039_819.jpg

新手请教这样的网格是如何划分的?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
Icem,可以做,workbench也可以,
其实我想说,以上结论是我瞎编的。。。
2楼2015-02-07 18:48:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

引用回帖:
2楼: Originally posted by lx901023 at 2015-02-07 18:48:14
Icem,可以做,workbench也可以,

ICEM切分block是做不出来这样子的网格的吧?
我要奋斗到底
3楼2015-02-07 22:10:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 5超7 at 2015-02-07 22:10:42
ICEM切分block是做不出来这样子的网格的吧?...

icem做block,可以做的比这个更好看吧

[ 发自小木虫客户端 ]
其实我想说,以上结论是我瞎编的。。。
4楼2015-02-07 22:29:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

引用回帖:
4楼: Originally posted by lx901023 at 2015-02-07 22:29:07
icem做block,可以做的比这个更好看吧
...

这个我认同,但是好看不是最重要的,要合适
我要奋斗到底
5楼2015-02-08 13:29:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)


【答案】应助回帖

感谢参与,应助指数 +1
估计是用的gambit做的,网格类型为map-pave(也就是默认的网格类型)





fluent培训
6楼2015-02-09 10:57:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxg

金虫 (小有名气)

【答案】应助回帖

gambit做的,中间圆的部分加密,多加一些点,面网格用默认的就画出来了。
侠之大者,为国为民;侠之小者,行侠仗义。
7楼2015-02-09 12:25:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿wxb17

捐助贵宾 (小有名气)

【答案】应助回帖

目测是圆柱绕流,直接自适应网格就行,
8楼2015-02-09 14:23:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Blinder

银虫 (小有名气)

看你这个软件的背景,应该是icem
不过哪个网格划分软件都可以做,这种简单的二维网格划分,学一下很快的,这种网格是pave格式划分的,对于里面圆进行局部加密处理即可
岁月恍惚
9楼2015-02-09 15:50:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DennisDon

铜虫 (小有名气)

【答案】应助回帖

该图应该是自动化四边形网格。ICEM的自动block和非结构化功能可以生成类似的网格,但该图应该不是icem 做的。
10楼2015-02-10 09:15:43
