[求助] ansys分析应变云图中，结构不同位置的应变不同，为什么有正有负？有图求真相；谢谢 已有1人参与

ansys分析应变云图中，结构不同位置的应变不同，但是应变显示有正有负，请问什么时候是正，什么时候是负？谢谢

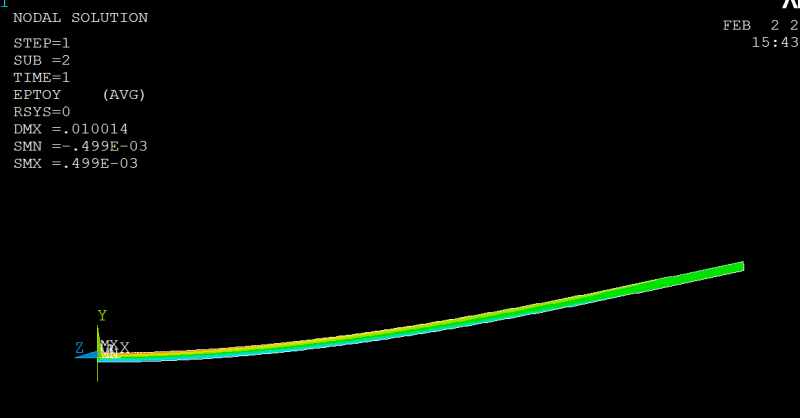

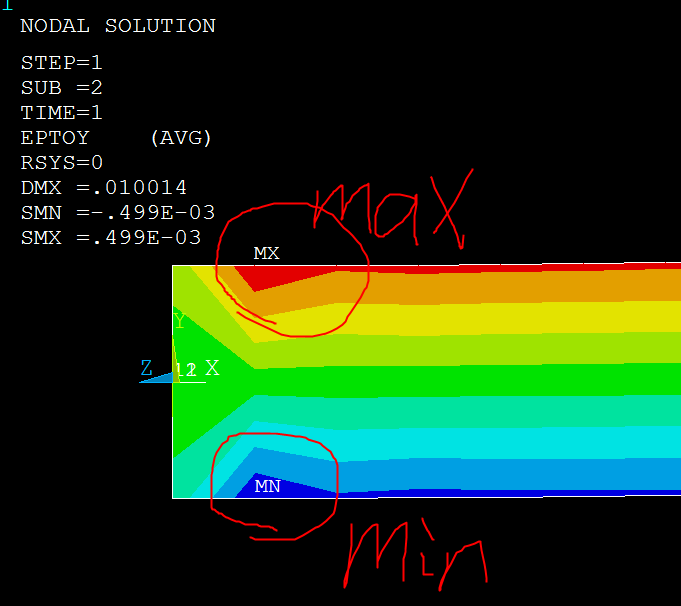

比如ansys中的例子中，一个梁向上弯以后，如图1，根部受约束的地方放大图如图2；此图查看的在y方向的应变
为什么下边蓝色的是负值呢，而上边的红色是正值呢？应变是怎么确定正负的？谢谢
ansys分析应变云图中，结构不同位置的应变不同，为什么有正有负？有图求真相；谢谢


ansys分析应变云图中，结构不同位置的应变不同，为什么有正有负？有图求真相；谢谢-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-02-02 15:24:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
正值为拉应变，负值为压应变。
你的图中，梁向上弯曲，应该上部受压，下部受拉。对于 EPTOX (x 方向正应变)，应该上部是负值，下部是正值；对于  EPTOY (Y 方向正应变)，则相反：上部受拉为正值，下部受压为负值。详见弹性理论。
赞一下 回复此楼
2楼2015-02-03 11:56:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wolfcan

新虫 (正式写手)
引用回帖:
2楼: Originally posted by shgao20 at 2015-02-03 11:56:49
正值为拉应变，负值为压应变。
你的图中，梁向上弯曲，应该上部受压，下部受拉。对于 EPTOX (x 方向正应变)，应该上部是负值，下部是正值；对于  EPTOY (Y 方向正应变)，则相反：上部受拉为正值，下部受压为负值。 ...

似乎不对啊，我把Y方向的应力图和应变图都打开看了一下；如下图，1是在y方向的应力图；2是在y方向的应变图；
根据图可以看到，并非是拉应变就是正的，压应变就是负的；特别是右手边那一块区域都显示压应力，而应变图中同样是分层的，有正有负；您能再解释一下吗？
ansys分析应变云图中，结构不同位置的应变不同，为什么有正有负？有图求真相；谢谢-2

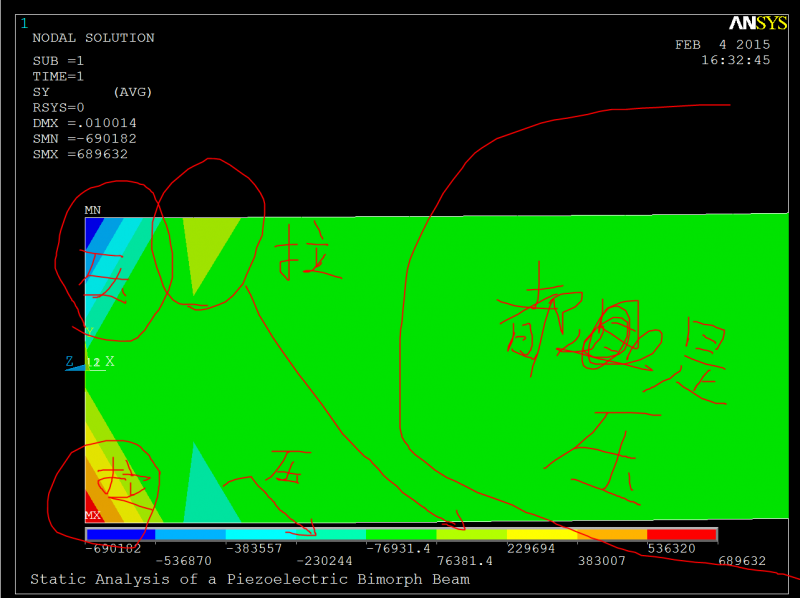

1.png（y方向的应力图）


ansys分析应变云图中，结构不同位置的应变不同，为什么有正有负？有图求真相；谢谢-3

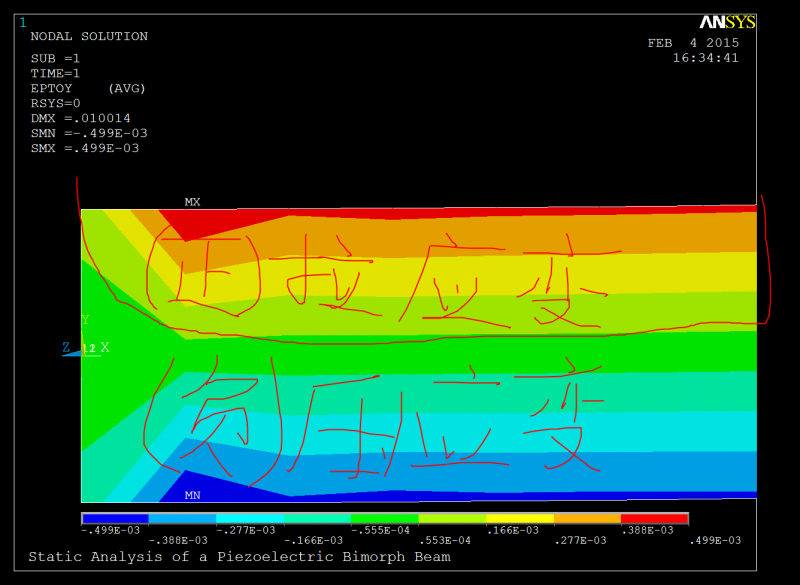

2.png（y方向的应变图）
赞一下 回复此楼
3楼2015-02-04 16:40:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

1  对于梁弯曲问题，主要应该看轴线方向的应力，对你而言是 x 方向，即 EPTOX 和 Sx。
2  Y 向以便符合上拉下压，但是 Sy 未必符合这一规律，与梁的具体结果和载荷等有关。由于在你的问题中，EPTOY 和 Sy都不是主要结果，一般可以不管它。
赞一下 回复此楼
4楼2015-02-05 18:16:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
错别字不让修改，重新打一下吧：
1  对于梁弯曲问题，主要应该看轴线方向的应力，对你而言是 x 方向，即 EPTOX 和 Sx。
2  Y 向应变符合上拉下压，但是应力 Sy 未必符合这一规律，与梁的具体结构和载荷等有关。由于在你的问题中，EPTOY 和 Sy都不是主要结果，一般可以不管它
赞一下 回复此楼
5楼2015-02-05 18:20:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wolfcan

新虫 (正式写手)
引用回帖:
5楼: Originally posted by shgao20 at 2015-02-05 18:20:30
错别字不让修改，重新打一下吧：
1  对于梁弯曲问题，主要应该看轴线方向的应力，对你而言是 x 方向，即 EPTOX 和 Sx。
2  Y 向应变符合上拉下压，但是应力 Sy 未必符合这一规律，与梁的具体结构和载荷等有关。由 ...

请问“‘Y 向应变符合上拉下压，但是应力 Sy 未必符合这一规律，与梁的具体结构和载荷等有关’”是啥意思呢？
我的意思就是说：如果在y方向上处于受拉，那么应该产生拉应变啊，如果按照您说的拉应变为正，那么对应的位置应该是正值啊？
赞一下 回复此楼
6楼2015-02-06 00:02:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

对于你的问题，主要受力方向是 x 方向，y 方向不是主要受力方向，y 方向的应变是 x 方向的载荷引起的 (泊松比的作用)。具体来说，你的情况，梁受弯曲，在截面上产生的是 x 方向的应变和应力，由于泊松比的影响，附带引起 y 方向的应变和应力。这里涉及到一个弹性矩阵，造成 y 方向的应力-应变关系与 x 方向的不一样。这方面，你可以找一本弹性力学的书看一下。
赞一下 回复此楼
7楼2015-02-06 12:34:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wolfcan

新虫 (正式写手)
引用回帖:
7楼: Originally posted by shgao20 at 2015-02-06 12:34:20
对于你的问题，主要受力方向是 x 方向，y 方向不是主要受力方向，y 方向的应变是 x 方向的载荷引起的 (泊松比的作用)。具体来说，你的情况，梁受弯曲，在截面上产生的是 x 方向的应变和应力，由于泊松比的影响，附带 ...

谢谢您的回答，那能理解你的意思，但是由于泊松比的作用，是不是引起y方向受力了呢？然后是不是产生y方向应变呢？这个是我的疑惑；
赞一下 回复此楼
8楼2015-02-07 08:54:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wolfcan

新虫 (正式写手)
引用回帖:
7楼: Originally posted by shgao20 at 2015-02-06 12:34:20
对于你的问题，主要受力方向是 x 方向，y 方向不是主要受力方向，y 方向的应变是 x 方向的载荷引起的 (泊松比的作用)。具体来说，你的情况，梁受弯曲，在截面上产生的是 x 方向的应变和应力，由于泊松比的影响，附带 ...

谢谢您的回答，那能理解你的意思，但是由于泊松比的作用，是不是引起y方向受力了呢？然后是不是产生y方向应变呢？这个是我的疑惑；
赞一下 回复此楼
9楼2015-02-07 08:56:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wolfcan

新虫 (正式写手)
引用回帖:
7楼: Originally posted by shgao20 at 2015-02-06 12:34:20
对于你的问题，主要受力方向是 x 方向，y 方向不是主要受力方向，y 方向的应变是 x 方向的载荷引起的 (泊松比的作用)。具体来说，你的情况，梁受弯曲，在截面上产生的是 x 方向的应变和应力，由于泊松比的影响，附带 ...

谢谢您的回答，那能理解你的意思，但是由于泊松比的作用，是不是引起y方向受力了呢？然后是不是产生y方向应变呢？这个是我的疑惑；
赞一下 回复此楼
10楼2015-02-07 09:02:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
