[求助] ANSYS做应力分析时，怎么看压应力与张应力啊？这个具体要看什么方向的应力呢？ 已有1人参与

ANSYS做应力分析时，怎么看压应力与张应力啊？这个具体要看什么方向的应力呢？ 请高手赐教。。。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
come
1楼 2011-07-12 15:21:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wobushimaidi

新虫 (小有名气)
楼主搞懂这个问题了吗？
赞一下 回复此楼
2楼2012-11-15 20:28:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cafuca

银虫 (小有名气)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与 2012-11-18 19:04:47
你看应变云图或者读取你关心的节点处的应变不久能知道了吗。应变大于零就是拉应力（张），应变小于零就是压应力。
赞一下 回复此楼
没有你想的那么糟，没你想的那么好。
3楼2012-11-17 03:33:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与 2012-11-24 20:36:20
1  可以通过三个主应力来看拉应力和压应力， S1 通常是拉应力，S3 通常是压应力；
2  可以通过 APDL 编程来区分拉应力和压应力的节点。
赞一下 回复此楼
4楼2012-11-22 11:04:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wolfcan

新虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by cafuca at 2012-11-17 03:33:37
你看应变云图或者读取你关心的节点处的应变不久能知道了吗。应变大于零就是拉应力（张），应变小于零就是压应力。

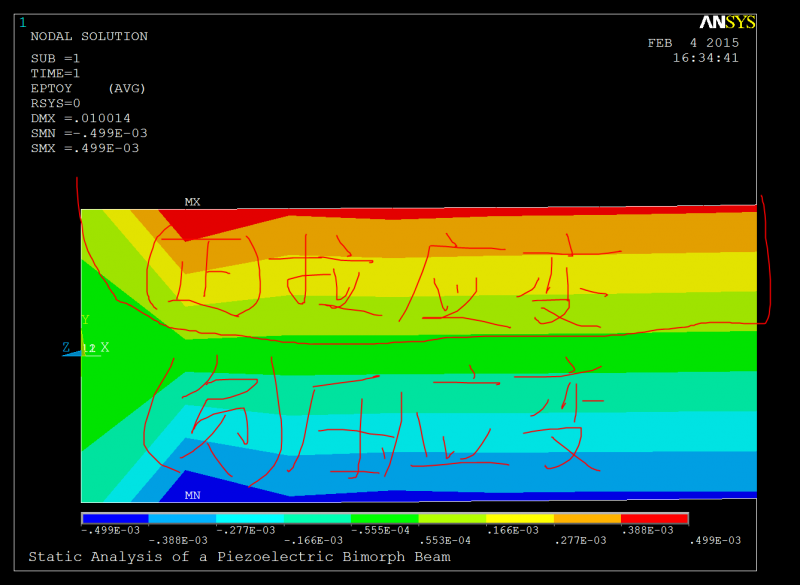

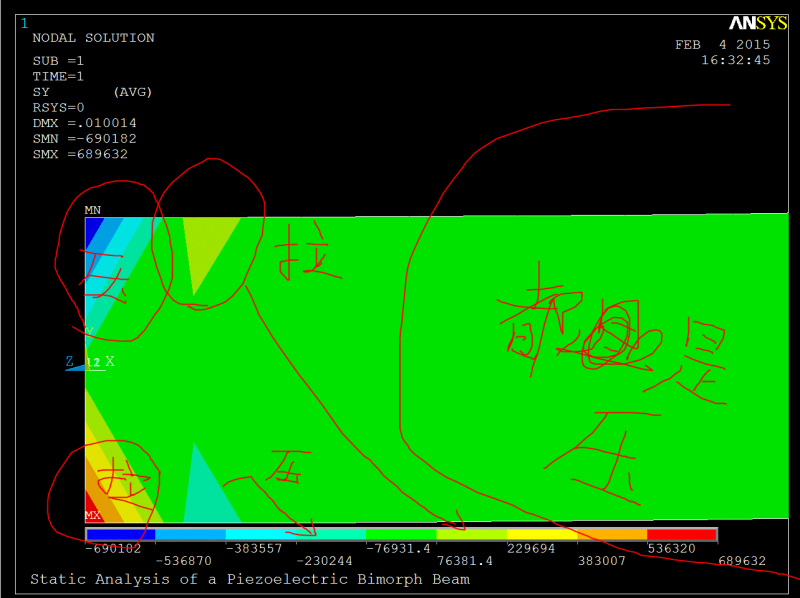

我遇到搂着同样的问题，但是似乎您说的不对啊，下面的图ansys中的例子结果，分别是Y方向的应力图和y方向的应变图；如下图，1是在y方向的应力图；2是在y方向的应变图；
根据图可以看到，并非是拉应变就是正的，压应变就是负的；特别是右手边那一块区域都显示压应力，而应变图中同样是分层的，有正有负；您能再解释一下吗？谢谢，我一直搞不明白应力云图中的正负到底是根据什么来定义的；
ANSYS做应力分析时，怎么看压应力与张应力啊？这个具体要看什么方向的应力呢？


ANSYS做应力分析时，怎么看压应力与张应力啊？这个具体要看什么方向的应力呢？-1
赞一下 回复此楼
5楼2015-02-04 20:42:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mia_Xue

新虫 (初入文坛)
楼主你好，本人,也在做应力分析。但是之前一点也没有用过Ansys,现在想学习，但是感觉不从下手，楼主有没有基础的入门级的教程呢？最后是有个这样的实例，视频文档都行。期待你的回复
赞一下 回复此楼
6楼2015-11-13 16:55:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

853491622

木虫 (正式写手)
引用回帖:
5楼: Originally posted by wolfcan at 2015-02-04 20:42:06
我遇到搂着同样的问题，但是似乎您说的不对啊，下面的图ansys中的例子结果，分别是Y方向的应力图和y方向的应变图；如下图，1是在y方向的应力图；2是在y方向的应变图；
根据图可以看到，并非是拉应变就是正的，压应 ...

请问你这个问题懂了吗，望解惑。
赞一下(1人) 回复此楼
7楼2018-01-08 17:51:23
