[求助] ansys中模拟出的熔池尺寸怎么测量 已有2人参与

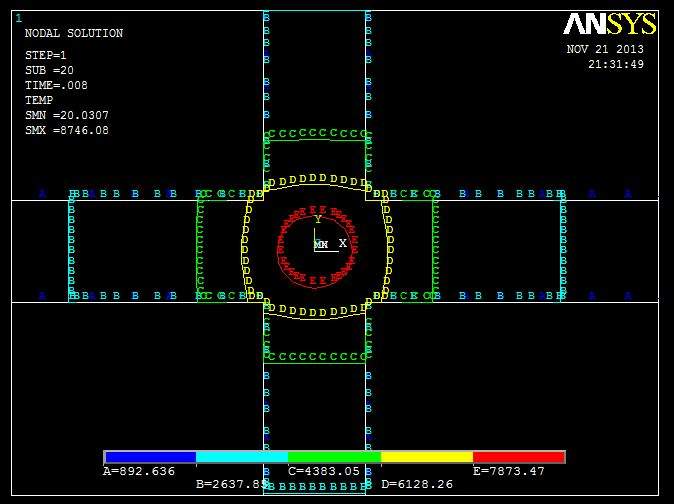

如图，ansys模拟激光点焊，根据材料熔点可以确定出熔池，请问用什么方法可以获得熔池的尺寸？？
ansys中模拟出的熔池尺寸怎么测量
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-01-16 14:34:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

匿名

金虫 (正式写手)
本帖仅楼主可见
赞一下
9楼2014-01-16 20:43:21
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页
普通回帖

匿名

金虫 (正式写手)
感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2014-01-16 15:10:05
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

一碗拉面

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by c2h6 at 2014-01-16 15:10:05
这个简单，将云图的范围设置为最高温度-材料熔点/N，就可以通过云图来看了

不是很清楚该如何操作，ansys 新手，能否详细一些呢~~感谢
赞一下 回复此楼
3楼2014-01-16 17:49:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
不太明白你的需要：
    如果你是需要在绘制云图时只绘制熔化的部份，可以按照楼上所说，在绘制云图时，将最低温度设置为熔点，最高温度设置为结果中的最大温度值 (必须大于熔点)，然后绘制云图时，彩色部份为熔池，灰色部份的温度均低于熔点。
    如果你想计算出熔化部份的体积，可以通过 APDL 编程来实现，即逐个单元获取温度，对于温度大于熔点的单元，将体积汇总到一起即可。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

一碗拉面
4楼2014-01-16 17:53:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一碗拉面

新虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by htbbzzg at 2014-01-16 17:53:06
不太明白你的需要：
    如果你是需要在绘制云图时只绘制熔化的部份，可以按照楼上所说，在绘制云图时，将最低温度设置为熔点，最高温度设置为结果中的最大温度值 (必须大于熔点)，然后绘制云图时，彩色部份为熔池 ...

首先感谢答复，我想要的是您所说的第二部分，主要是想得到焊点表面的面积，就是焊点熔池的大小。不知道怎么操作，您方便详细告诉我下么。我在线等。
赞一下 回复此楼
5楼2014-01-16 19:09:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

金虫 (正式写手)
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

一碗拉面
6楼2014-01-16 19:26:36
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

一碗拉面

新虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by c2h6 at 2014-01-16 19:26:36
熔化区域的面积你可以近似计算的

能告诉我怎么计算么，详细些，ansys小白，感谢啊！
赞一下 回复此楼
7楼2014-01-16 19:49:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一碗拉面

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by c2h6 at 2014-01-16 19:26:36
熔化区域的面积你可以近似计算的

我就是想计算下焊点模拟的面积，和实际测量值对比。但是不知道怎么操作，请您帮忙啊
赞一下 回复此楼
8楼2014-01-16 19:51:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一碗拉面

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by c2h6 at 2014-01-16 20:43:21
你用SEM扫描的熔化区域大小和模拟结果进行对比就可以了啊

我是想知道模拟出来的焊点具体面积值，可以办到么
赞一下 回复此楼
10楼2014-01-16 21:18:52
