[求助] FLUENT的一个边界条件设置 已有2人参与

本人是个新手,第一次用,没什么金币能给大家,希望大家不要介意。

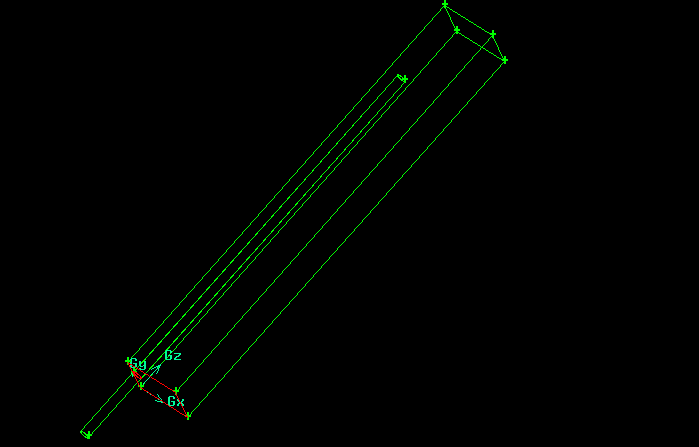

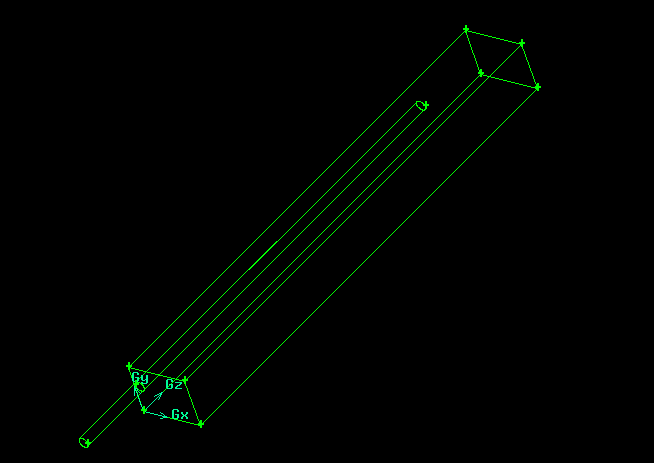

我的模型很简单,就是图1中的结构:一个长方体结构的流体区域,除了红色边界所示的速度进口外其他都是WALL,一根管道向外排气。
我想知道管道出口断面和长方体入口处的边界条件设置。
我的处理方法是用布尔运算中的subract,用长方体的减去管道,但是仍然保留管道,然后把管道进风端处的交界面设置成interface,然后连接在一起。
设置红色边界为速度进口,管子末端为outflow,但是其模拟结果却....仅仅管道有风流
拜托各位大神了.全部的金币了

FLUENT的一个边界条件设置


FLUENT的一个边界条件设置-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poli冲天

新虫 (初入文坛)

【答案】应助回帖

楼主问题怎么解决的?最近也碰到类似的问题,求教!
2楼2015-06-24 19:49:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjial9654

新虫 (初入文坛)

【答案】应助回帖

不要用subract命令,用split分割两个体就好了
3楼2016-04-26 12:36:47
