[求助] fluent边界条件方向设置已有2人参与

三维模拟中，如果z轴箭头指向右边为正，模型（如下图）有2个速度入口和2个压力出口，设置边界条件的时候，速度入口（3m/s）和压力出口(200000pa)的方向应怎么设置？最好有设置界面截图
fluent边界条件方向设置
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2014-09-24 09:46:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phujie

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
边界条件中不用设置方向的，只要设置边界条件的类型就可以了，速度进口就选velocity inlet，normal to boundary；压力出口，就定个表压就可以了。
赞一下 回复此楼
2楼2014-09-24 10:52:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个图发的有问题吧？只能用一个边界
赞一下 回复此楼
3楼2014-09-24 11:09:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang51677

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by phujie at 2014-09-24 10:52:33
边界条件中不用设置方向的，只要设置边界条件的类型就可以了，速度进口就选velocity inlet，normal to boundary；压力出口，就定个表压就可以了。

也就是说不用选magnitude and direction 设置它的方向，按照normal to boundary那个截图那样设置就行，那v1直接设置成3m/s，v2是应该设成3m/s还是-3m/s呢？

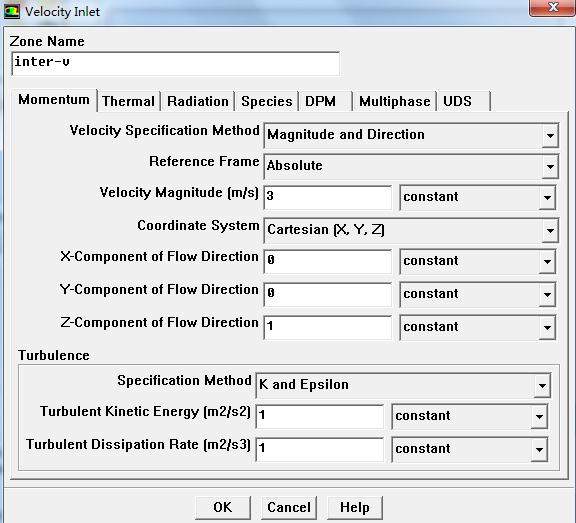

fluent边界条件方向设置-1

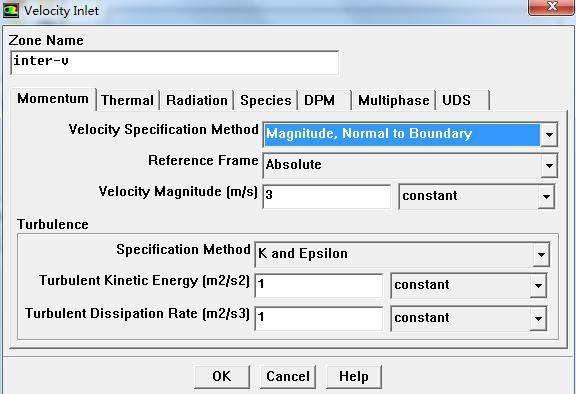

fluent边界条件方向设置-2
赞一下 回复此楼
4楼2014-09-24 15:07:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phujie

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
wang51677: 金币+5, ★★★★★最佳答案 2014-09-24 15:43:38
引用回帖:
4楼: Originally posted by wang51677 at 2014-09-24 15:07:51
也就是说不用选magnitude and direction 设置它的方向，按照normal to boundary那个截图那样设置就行，那v1直接设置成3m/s，v2是应该设成3m/s还是-3m/s呢？


...

velocity magnitude 都是3m/s。。。。。。。。。。。。。。。。
赞一下 回复此楼
5楼2014-09-24 15:14:36
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang51677

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 小七工作室1 at 2014-09-24 11:09:13
这个图发的有问题吧？只能用一个边界

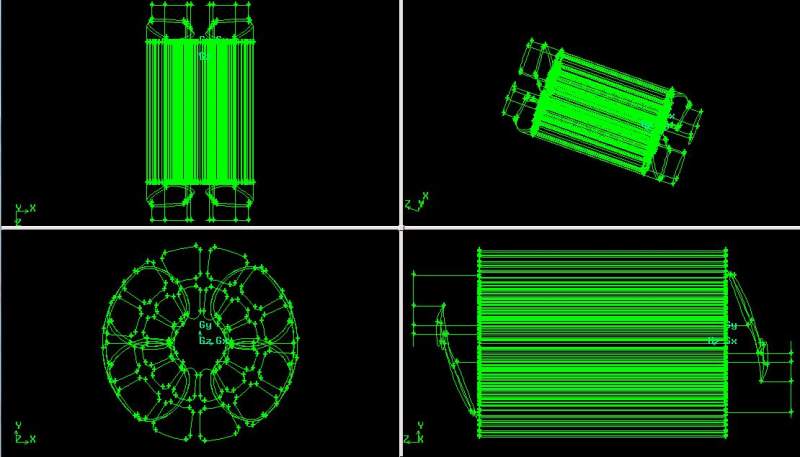

那是一个简图，事实上图是这样的，两个速度入口，两个压力出口，中间是旋转部分
fluent边界条件方向设置-3
赞一下 回复此楼
6楼2014-09-24 15:16:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wang51677

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by phujie at 2014-09-24 15:14:36
velocity magnitude 都是3m/s。。。。。。。。。。。。。。。。...

好的，谢谢~
