fluent计算发散，仅多了一个烟气回流的结构，求高手指点。
|
|

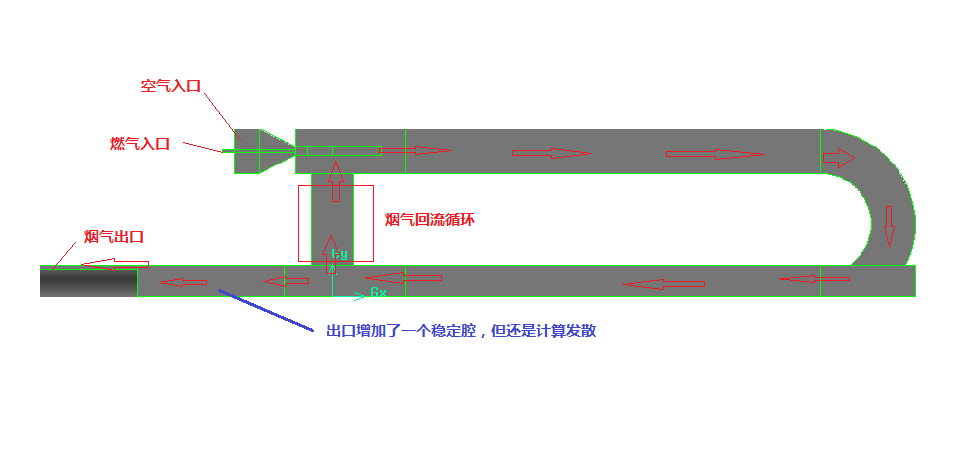

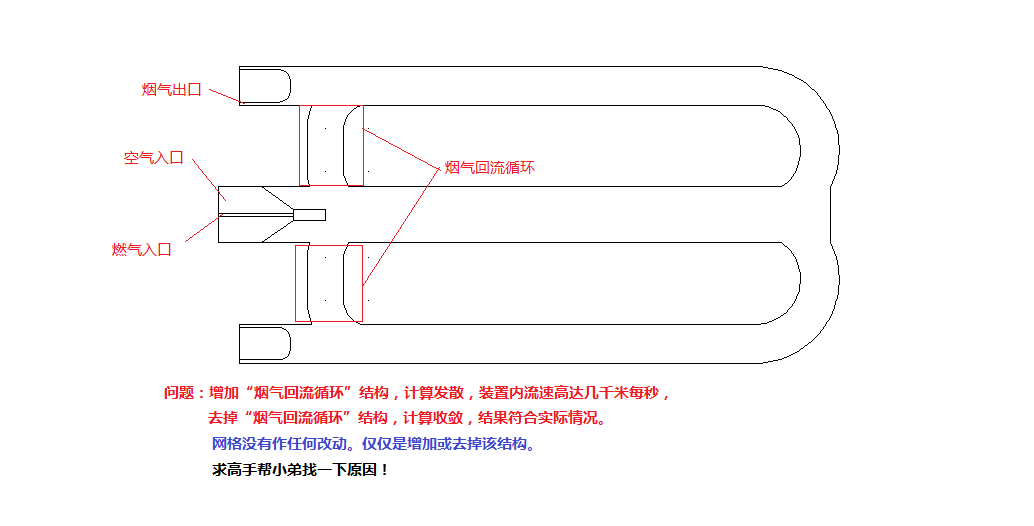

计算模型如图所示。 （1）如图1.仅仅是增加了图中的“烟气回流循环”结构，计算就发散，在这个基础上，gambit例直接把“烟气回流循环”结构删掉，导出msh文件计算，结构收敛非常好。 （2）如图2.有回复说是因为回流离出口太近，我把出口位置往后移了800mm，整个装置长大概是3000mm左右，但还是计算发散，求指点！图片已上传。  图1  图2 |
回复此楼» 猜你喜欢
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有22人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有7人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有8人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有14人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有11人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有10人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有10人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有12人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有11人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 气相色谱 做任何一个单标 都会有两个固定的杂质峰出现 怎么回事？？请高手指点！！！
已经有9人回复
- 请高手指点一下，一个加氢键精修的问题，软件加氢键后运行不了
已经有15人回复
- 求高手指点:动态光散射（DLS） 的三个结果哪个更具有代表性
已经有33人回复
- 采用matlab中nlinfit拟合，出现问题了，不知道是哪错了，该怎么解决，求高手指点一下
已经有9人回复
- 利用origin 拟合曲线求参数，程序老出现错误，急死了，求各位高手指点！
已经有7人回复
- 【求助】MS中有关于优化，计算过渡态的各个参数设定方式以及意思是什么啊？请高手指点
已经有28人回复
- 【求助】请高手帮忙指点一下一个ANSYS建模问题
已经有10人回复
- 【求助】如何判断一个反应是不是可逆反应，请高手指点，谢谢应助者
已经有11人回复
- 【求助】求高手指点一个物理物理概念dressed atom
已经有3人回复
- 【求助】fluent计算错误 。求高手指导哪里出错。
已经有8人回复
rewind
至尊木虫 (正式写手)
- 仿真EPI: 1
- 应助: 25 (小学生)
- 贵宾: 0.02
- 金币: 15629.7
- 红花: 13
- 帖子: 926
- 在线: 98.5小时
- 虫号: 562631
- 注册: 2008-05-24
- 专业: 流体力学
2楼2011-12-29 18:19:44
icingmaple
至尊木虫 (正式写手)
- 应助: 20 (小学生)
- 金币: 10948.5
- 帖子: 480
- 在线: 160小时
- 虫号: 365535
- 注册: 2007-05-09
- 性别: GG
- 专业: 工程热物理与能源利用
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
xiegangmai(金币+2): 谢谢应助！ 2011-12-31 12:29:07
感谢参与，应助指数 +1
xiegangmai(金币+2): 谢谢应助！ 2011-12-31 12:29:07
|
楼主你好！有点建议和问题，请你考虑： 1 你给出的模型是根据实际设备 或者按照比例画出的么？感觉结构比例不真实 整个装置长3000mm 也就是3m 但是设备中的主要管路直径多少？ 2 从增加回流结构计算速度达几千米/妙 这肯定是不对的 请检查该回流结构与设备其他部分的连接关系、检查边界条件的设置等 对于计算结果 你有没有看一下整个装置截面速度分布 压力分布情况 怎么错的 错在哪里 应该会有可供你参考的信息的 3 你的网格是怎样的？ 计算条件是怎样的？ |
3楼2011-12-31 09:53:23
4楼2012-01-10 10:30:41
5楼2012-01-10 10:34:58
6楼2012-01-10 10:36:22
