[求助] fluent计算结果问题,求大神! 已有3人参与

用fluent计算的一个非常简单的例子,方形盒子,底部有一个圆孔吹气(速度入口),顶部压力出口。为什么计算结果就是不对称呢?是网格划分的问题吗?

fluent计算结果问题,求大神!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangshk

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
请将收敛曲线及网格剖分贴一下
2楼2015-01-09 17:59:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dzsz99185

木虫 (小有名气)

引用回帖:
2楼: Originally posted by zhangshk at 2015-01-09 17:59:13
请将收敛曲线及网格剖分贴一下

是这个吗?我感觉还可以啊。

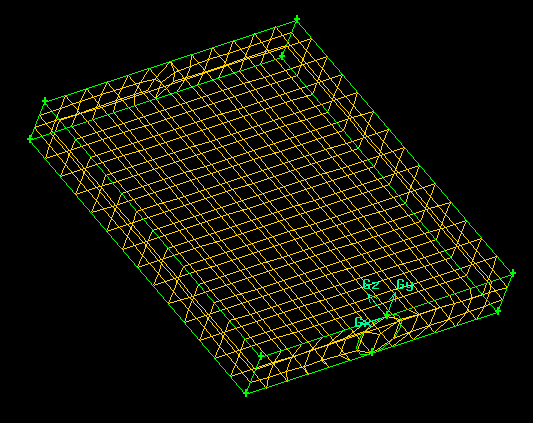

fluent计算结果问题,求大神!-1

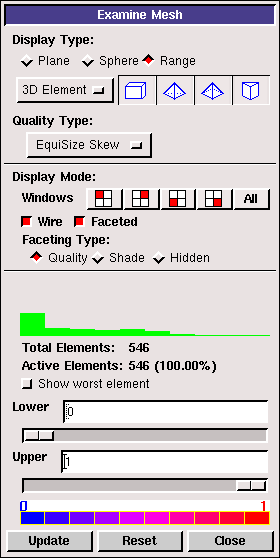

fluent计算结果问题,求大神!-2

3楼2015-01-09 20:42:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haqiao890925

金虫 (小有名气)

你这网格也太大了吧
微笑面对任何困难
4楼2015-01-09 21:14:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangshk

新虫 (小有名气)

引用回帖:
3楼: Originally posted by dzsz99185 at 2015-01-09 20:42:08
是这个吗?我感觉还可以啊。


...

网格的确太大了
求解时的收敛曲线呢
5楼2015-01-09 22:02:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

绿野渊

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
你显示的是速度矢量?会不会是后处理的时候没有做好设置?建议检查检查。
我觉的网格即使不够细密,计算结果仍然应该对称。
6楼2015-01-10 09:48:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sotf

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
好多时候不对称都主要是由于网格本身的不对称引起的,如果模型是对称结构的话,我们可以只计算1/2或1/4,这样的话就不用纠结对称的问题了。
不留遗憾!
7楼2015-01-11 15:06:36
