[求助] fluent封闭流场的遇到的一些问题，麻烦大家来探讨一下，求大神指点。多谢各位 已有1人参与

我模拟的是封闭空间的传热，就是封闭的圆柱体，初始时候气液两相的液化天然气（沸点112k），初始流场温度为111k，充装率为63%，周围都是wall壁温为200k，传热以后，液相的受热以后会向气象蒸发，气相的压力会上升
我的问题是：我现在要得到的是绝对压力随时间的变化曲线。但是在操作条件设置时候，设置的压力参考点。默认的是远点，我也相应修改了压力的参考点。。这样子我就得不到模型内部的绝对压力，我很苦恼。打扰您了斑竹，跪求解决办法。
附件中分别是气液相分布图和总压力云图，因为我选择的压力是0,0，而底部的压力是最大的，所以会出现负压，我设置了压力参考点为气相参考点以后压力为正值，这个都是次要的
我要得到的模型中的绝对压力得不到，我现在要得到的是绝对压力随时间的变化曲线，请问各位大神绝对压力值怎么得到（注：因为我的是封闭流场，而且是非稳态的，所以流场中没有点的压力是不变的。）
这个问题在别的论坛谈论过了还是没有得到什么结果。麻烦看看小木虫上是不是有各位高手。
小弟我只有45个金币，全部给大神们了。。。。。。。
fluent封闭流场的遇到的一些问题，麻烦大家来探讨一下，求大神指点。多谢各位

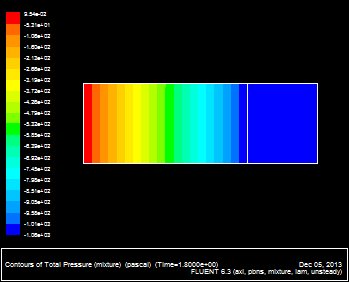

压力云图


fluent封闭流场的遇到的一些问题，麻烦大家来探讨一下，求大神指点。多谢各位-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-06 21:26:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuyakun001

新虫 (初入文坛)

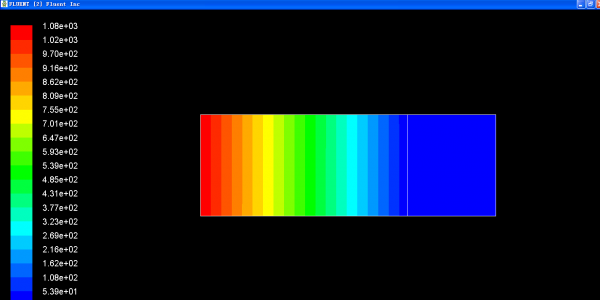

这个图是更换参考点的以后，这个参考点的压力比较小。压力全部为正值，但是压力升高的曲线和趋势都不正确。应该还是得到的相对压力。
请各位大神们指教：
能不能有两种方法：1.后处理时候是否可以调出参考点的压力，在加上相对压力就得到了模型中的绝对压力。
                             2.或者能够不设置压力参考点。fluent难道必须要设置压力参考点吗。只设置一个固定的压力参考值可不可以。
fluent封闭流场的遇到的一些问题，麻烦大家来探讨一下，求大神指点。多谢各位-2
赞一下 回复此楼
2楼2013-12-06 21:30:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuyakun001

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zhuyakun001 at 2013-12-06 21:30:06
这个图是更换参考点的以后，这个参考点的压力比较小。压力全部为正值，但是压力升高的曲线和趋势都不正确。应该还是得到的相对压力。
请各位大神们指教：
能不能有两种方法：1.后处理时候是否可以调出参考点的压力 ...

我也试过将压力参考点设置在计算域外面。但是结果还是不对。因为，fluent会自动把压力参考点设置为与计算域最接近的点。还是不行。。。。
赞一下 回复此楼
3楼2013-12-06 21:31:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

312367697

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhuyakun001: 金币+30, ★★★很有帮助, 压力现在正确了，。谢谢。！！！帮助。万分感谢 2013-12-24 11:24:52
1.你用的mixture模型，肯定要设置参考压力啊
2.想得到绝对压力，你得把气体设为理想气体
赞一下 回复此楼
4楼2013-12-07 09:53:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

btcancancan

木虫 (小有名气)
引用回帖:
2楼: Originally posted by zhuyakun001 at 2013-12-06 21:30:06
这个图是更换参考点的以后，这个参考点的压力比较小。压力全部为正值，但是压力升高的曲线和趋势都不正确。应该还是得到的相对压力。
请各位大神们指教：
能不能有两种方法：1.后处理时候是否可以调出参考点的压力 ...

昨晚我想了一下，你这个模型在实际中，会不会有一点的压力是几乎不变或者变化很小的（比如液面），如果存在，把那点设置为参考点。
赞一下(1人) 回复此楼
5楼2013-12-07 10:08:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuyakun001

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 312367697 at 2013-12-07 09:53:25
1.你用的mixture模型，肯定要设置参考压力啊
2.想得到绝对压力，你得把气体设为理想气体

1.我的气相部分就是理想气体。。。。。。
2.我是说可不可以不设置压力参考点。。。。。
赞一下 回复此楼
6楼2013-12-09 10:15:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuyakun001

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by btcancancan at 2013-12-07 10:08:43
昨晚我想了一下，你这个模型在实际中，会不会有一点的压力是几乎不变或者变化很小的（比如液面），如果存在，把那点设置为参考点。...

这个是一个封闭的流场。模型中压力不变和变化很小的，应该是不存在的
赞一下 回复此楼
7楼2013-12-09 10:19:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuyakun001

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 312367697 at 2013-12-07 09:53:25
1.你用的mixture模型，肯定要设置参考压力啊
2.想得到绝对压力，你得把气体设为理想气体

好的。我这就去试试。！
赞一下 回复此楼
8楼2013-12-09 15:36:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu1529208

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zhuyakun001 at 2013-12-06 21:30:06
这个图是更换参考点的以后，这个参考点的压力比较小。压力全部为正值，但是压力升高的曲线和趋势都不正确。应该还是得到的相对压力。
请各位大神们指教：
能不能有两种方法：1.后处理时候是否可以调出参考点的压力 ...

请问你那问题解决了没？能否qq交流下？
赞一下 回复此楼
9楼2014-03-11 10:53:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangkunkb

至尊木虫 (职业作家)

【答案】应助回帖

请问楼主的问题解决没有？ 能不能QQ交流一下  谢谢  284989669
赞一下 回复此楼
宁由此，竟如斯
10楼2014-03-23 00:34:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
