[求助] gambit网格划分请教 已有3人参与

CFD小白一个,刚刚入手,照着书做了几个例子,但自己做的时候完全不是一回事啊。。。

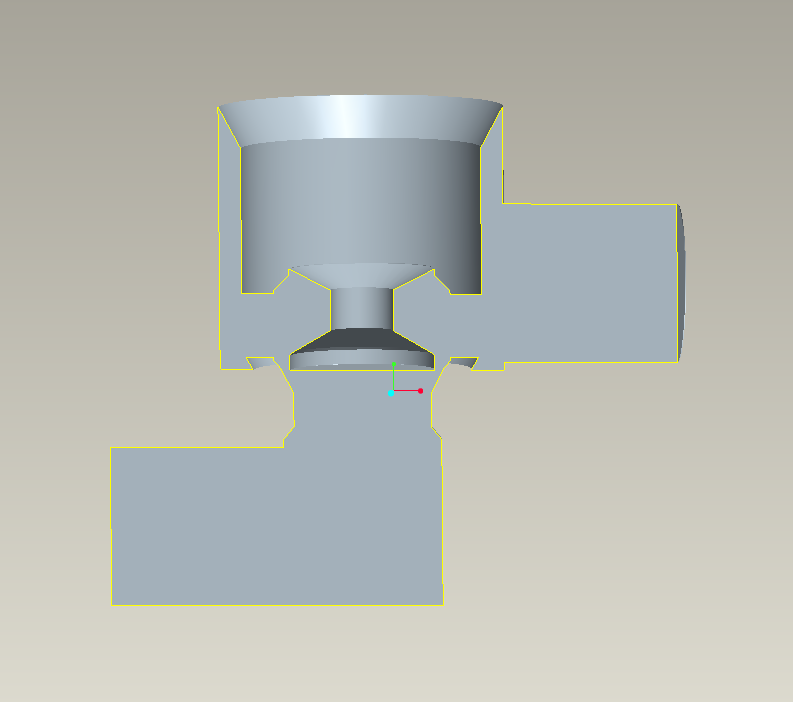

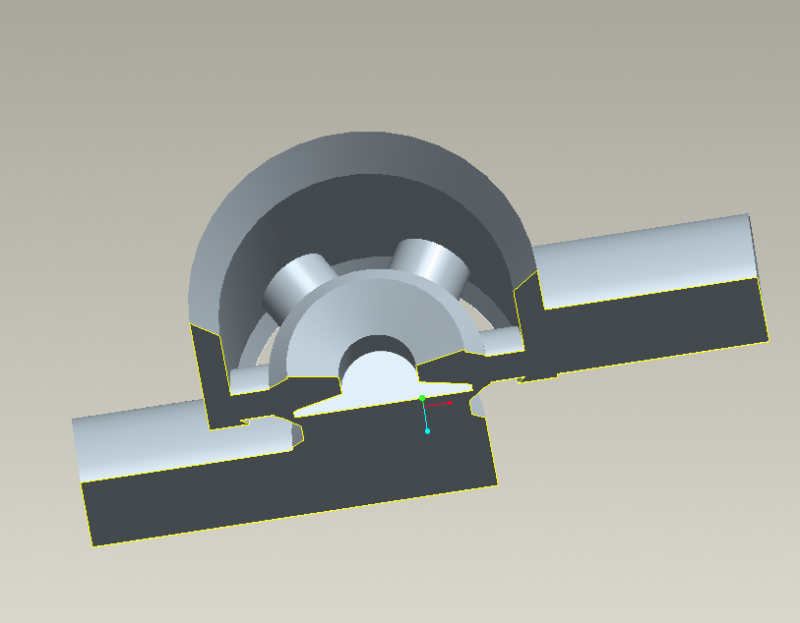

  这是我建的一个阀的流域的三维模型,只做了一半,想用GAMBIT画网格然后仿真。。。但是居然无从下手,想先split成几块也总是不成功。
  能否有大神指点一下思路?包括网格划分的大致路线,各部分用什么样的网格等?
  多谢!

gambit网格划分请教


gambit网格划分请教-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卑良

新虫 (小有名气)

在线等。。。着急中,一天了
2楼2014-12-11 16:57:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卑良

新虫 (小有名气)

没有人回。。。沉了
3楼2014-12-11 21:41:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星星虾

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
你先选择所有的边,设置较小的网格尺寸,然后选择体,进行自由划分或者四面体网格就行了……

[ 发自手机版 http://muchong.com/3g ]
4楼2014-12-11 23:25:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hj9005

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
是gambit吗?   应该不难划分,

[ 发自手机版 http://muchong.com/3g ]
5楼2014-12-11 23:58:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卑良

新虫 (小有名气)

引用回帖:
4楼: Originally posted by 星星虾 at 2014-12-11 23:25:03
你先选择所有的边,设置较小的网格尺寸,然后选择体,进行自由划分或者四面体网格就行了……

谢谢哈~我现在先是把整个体切成了七个小部分,有这个必要吗?划分的时候网格类型和方法选什么合适呢?
6楼2014-12-12 09:11:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卑良

新虫 (小有名气)

引用回帖:
5楼: Originally posted by hj9005 at 2014-12-11 23:58:14
是gambit吗?   应该不难划分,

是gambit。。。。无奈刚入门,无从下手啊,,,,能否给说一下大致的方向路线?
7楼2014-12-12 09:12:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyzwh

木虫 (小有名气)

模型呢
8楼2014-12-12 13:16:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卑良

新虫 (小有名气)

引用回帖:
4楼: Originally posted by 星星虾 at 2014-12-11 23:25:03
你先选择所有的边,设置较小的网格尺寸,然后选择体,进行自由划分或者四面体网格就行了……

较小尺寸,大概是多少呢?我的模型总长度是180mm,圆柱50mm。
9楼2014-12-12 17:37:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卑良

新虫 (小有名气)

引用回帖:
8楼: Originally posted by wyzwh at 2014-12-12 13:16:20
模型呢

我把模型发给你,你帮忙看一下吧?stp是PROE导出的模型,dbs是我做的时候gambit保存的,不知道需不需要?模型的单位是mm(圆柱直径是50mm)。有时间的话能不能给划一下? 急着用以前没弄过,一时实在是搞不定

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : default_id9204.dbs
  • 2014-12-12 17:47:35, 51 M
  • 附件 2 : cfd_half_1212.stp
  • 2014-12-12 17:47:37, 74.84 K
10楼2014-12-12 17:50:05
