[求助] TEM电子衍射图像中透射斑和衍射斑间距R怎么测 已有11人参与

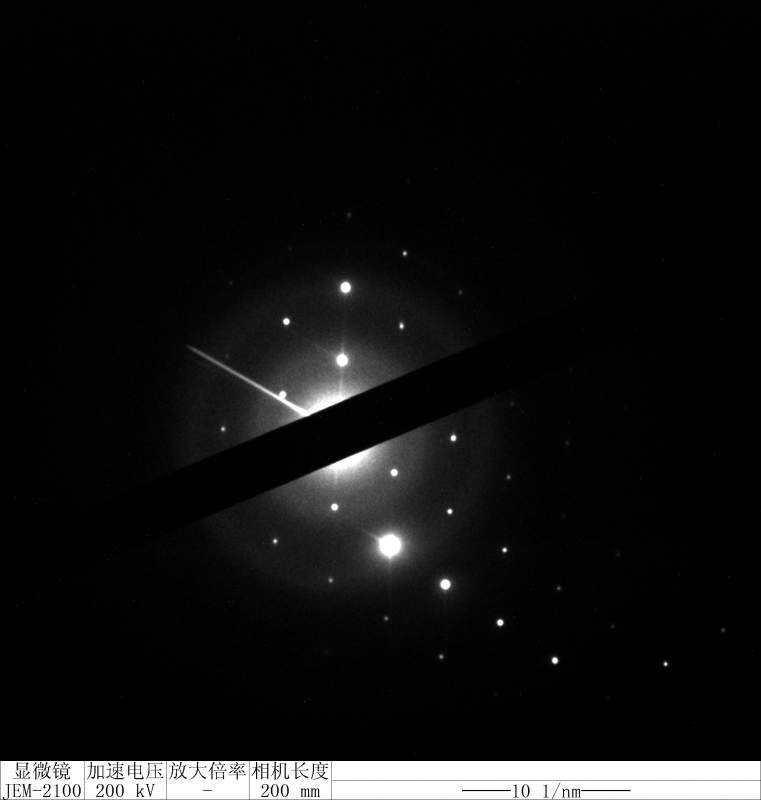

如图所示，要想确定衍射斑对应的晶面指数（h k l）得先由Lλ=Rd求出衍射斑对应晶面间距d。可知Lλ=5.02mmA,    R如何测得啊？是直接用直尺量长度，代入公式吗？若是的话 图像右下角标尺 10 1/nm 什么意思？ 若不是的话，如何得到d单位为埃米？
还有我的这个TEM图像看不到透射斑 是不是不能求晶面指数啊？
恳请各位大侠指教，谢谢！

TEM电子衍射图像中透射斑和衍射斑间距R怎么测
回复此楼

» 收录本帖的淘帖专辑推荐

材料表征 透射电镜TEM

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-12-03 17:11:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

木心草

铁虫 (小有名气)
此物质为锐钛型TiO2 标准卡片号为21-1272
赞一下(1人) 回复此楼
2楼2014-12-03 17:27:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
12楼: Originally posted by 木心草 at 2014-12-08 20:48:58
这个便是原文件 拍完照 拷的数据
谢谢了

...

e...还是jpg的啊，你们那不给dm3原始文件的么
赞一下(1人) 回复此楼
14楼2014-12-08 21:26:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zs3114250

金虫 (正式写手)

【答案】应助回帖

这个具体的间距，可以使用电镜自带的软件来测量，用尺子不一定准，

选取dm文件，使用左侧边栏的一个带波浪的快捷键，测量明暗变换的区域，其中两个波峰或者波谷的距离，就是你要测量的两个衍射斑之间的距离，单位一般是十分之一个纳米；至于图像的大小是否会影响距离，因为在dm文件的图片里，那个小标尺会随着图像的调整而改变（单位从纳米到微米随图像变化，最小的貌似是2nm），图像越大，标尺越小，所以不会影响测量的结果。然后你再用上面几位提到的方法计算一下试试。

具体的测量的过程，我用过晶面间距测量，这个没用过，不过这些内容是材料专业的必修课，你可以问问材料的老师或者同学，或者直接问电镜室操作人员，他们都会的。
赞一下(1人) 回复此楼
19楼2014-12-09 09:14:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

匿名

用户注销 (著名写手)
感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
3楼2014-12-03 19:03:06
已阅   申请CMEI   回复此楼   编辑   查看我的主页

奇

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
内容已删除
赞一下 回复此楼
4楼2014-12-04 10:00:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
3楼: Originally posted by 花花果实 at 2014-12-03 19:03:06
楼主这幅图是傅里叶转换还是选取衍射？信号真好啊

很显然是SAED啊。。中间的probe都在的
赞一下 回复此楼
5楼2014-12-04 18:49:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
相机常数是校订标尺用的，如果你标尺可靠的话就不需要去管了，直接按标尺量长度取倒数就是d了，中心亮斑挡住了但是位置很清楚啊，连接其他的点得到的交点就是中心斑的位置
赞一下 回复此楼
6楼2014-12-04 18:51:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

J2014J

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
求助分析化学第三版高等教育出版社华中等几所高校编课后习题答案，还有贵州师范大学有机和分析真题
赞一下 回复此楼
我要学习
7楼2014-12-04 20:16:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木心草

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by gxytju2008 at 2014-12-04 18:51:03
相机常数是校订标尺用的，如果你标尺可靠的话就不需要去管了，直接按标尺量长度取倒数就是d了，中心亮斑挡住了但是位置很清楚啊，连接其他的点得到的交点就是中心斑的位置

我是用桌面量角器里面的直尺工具量的R  您的意思是若量出R1是33mm    d就直接是1/33即0.03   而不是5.02/R1=0.152吗  单位如何考量呢  谢谢
但是卡片号中物质对应d是0.79-3.52A之间
赞一下 回复此楼
8楼2014-12-08 09:55:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木心草

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by gxytju2008 at 2014-12-04 18:51:03
相机常数是校订标尺用的，如果你标尺可靠的话就不需要去管了，直接按标尺量长度取倒数就是d了，中心亮斑挡住了但是位置很清楚啊，连接其他的点得到的交点就是中心斑的位置

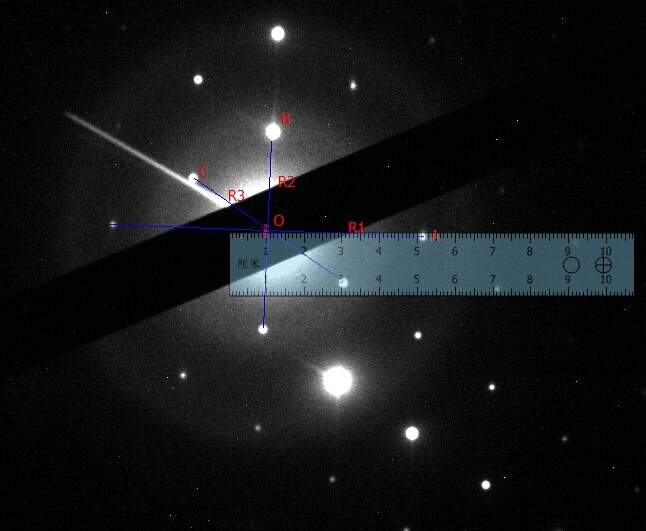

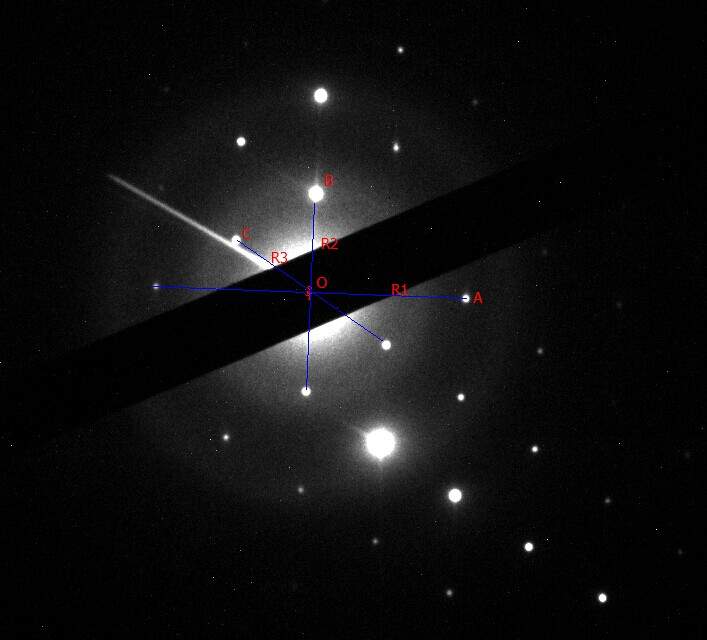

我是这样测量的 是不是必须在原图上测量才准 若在截图或者别的软件中打开有可能被放大或者缩小 R便不准
TEM电子衍射图像中透射斑和衍射斑间距R怎么测-1


TEM电子衍射图像中透射斑和衍射斑间距R怎么测-2
赞一下 回复此楼
9楼2014-12-08 09:59:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
8楼: Originally posted by 木心草 at 2014-12-08 09:55:11
我是用桌面量角器里面的直尺工具量的R  您的意思是若量出R1是33mm    d就直接是1/33即0.03   而不是5.02/R1=0.152吗  单位如何考量呢  谢谢
但是卡片号中物质对应d是0.79-3.52A之间...

不是这意思啊。。不是有标尺的么，1/nm，右下角那个，以那个换算长度啊，你直接用尺子量你一放大缩小不全乱了么，Rd=L(Lamda)
赞一下 回复此楼
10楼2014-12-08 10:01:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
