小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 测试表征 » TEM电子衍射图像中透射斑和衍射斑间距R怎么测
302/3返回列表上一页123下一页
查看: 5619  |  回复: 29
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gxytju2008

专家顾问 (文坛精英)
引用回帖:
9楼: Originally posted by 木心草 at 2014-12-08 09:59:31
我是这样测量的 是不是必须在原图上测量才准 若在截图或者别的软件中打开有可能被放大或者缩小 R便不准


...

这到不是，只要你等比例算的就可以，不过SAED标尺误差原因很多的，物镜电流情况越偏离初始校正点标尺越不准，所报的相机长度也会有写误差，所以有时候会差挺多，话说用DM3文件要省事很多啊，你可以传源文件我给你试试和你算的是不是一样
赞一下 回复此楼
11楼2014-12-08 10:15:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木心草

铁虫 (小有名气)
引用回帖:
11楼: Originally posted by gxytju2008 at 2014-12-08 10:15:08
这到不是，只要你等比例算的就可以，不过SAED标尺误差原因很多的，物镜电流情况越偏离初始校正点标尺越不准，所报的相机长度也会有写误差，所以有时候会差挺多，话说用DM3文件要省事很多啊，你可以传源文件我给你试 ...

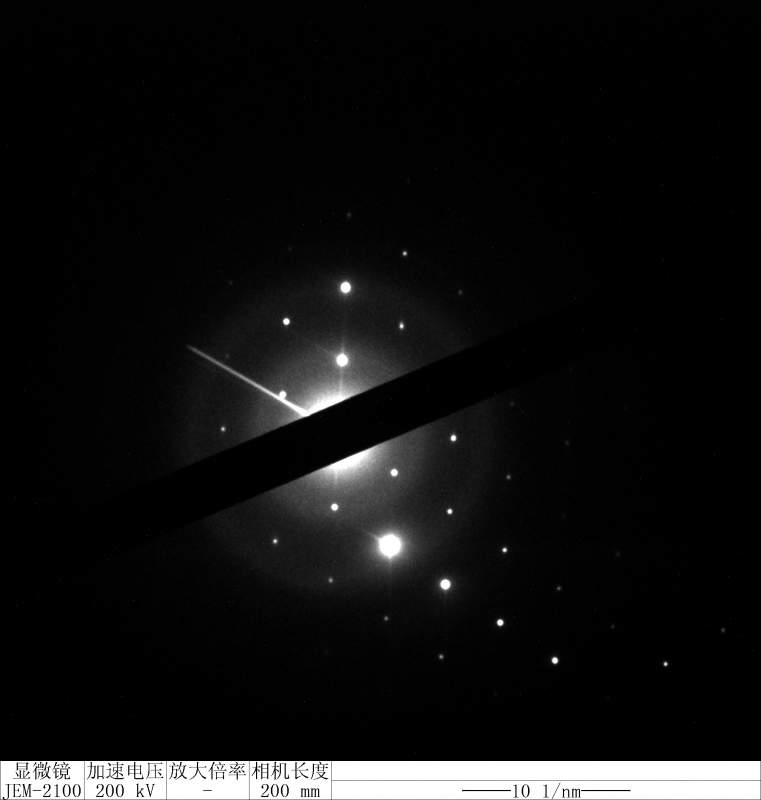

这个便是原文件 拍完照 拷的数据
谢谢了
TEM电子衍射图像中透射斑和衍射斑间距R怎么测
赞一下 回复此楼
12楼2014-12-08 20:48:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haibara0521

木虫 (正式写手)

【答案】应助回帖

有专业的软件可以分析衍射花样啊，你测试的tem应该就配了这样的软件，你可以再回去问问

[ 发自小木虫客户端 ]
赞一下 回复此楼
13楼2014-12-08 20:55:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
12楼: Originally posted by 木心草 at 2014-12-08 20:48:58
这个便是原文件 拍完照 拷的数据
谢谢了

...

e...还是jpg的啊，你们那不给dm3原始文件的么
赞一下(1人) 回复此楼
14楼2014-12-08 21:26:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ntrf

木虫 (正式写手)

【答案】应助回帖

直接用尺量 量到的數值在用下面 scale bar 10 1/nm 做等比例計算
之後再倒數 就可以得到晶格常數的長度為何
赞一下 回复此楼
我是火星人
15楼2014-12-09 07:11:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

清明雨上zju

金虫 (小有名气)

【答案】应助回帖

下面标尺可以直接用的，跟地图的比例尺一样，但可能不是很精确

[ 发自小木虫客户端 ]
赞一下 回复此楼
16楼2014-12-09 08:13:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

menkuo1110

木虫 (正式写手)

【答案】应助回帖

digital micrograph这个软件，你用一下，导入dm3格式操作

[ 发自小木虫客户端 ]
赞一下 回复此楼
17楼2014-12-09 08:34:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qinleidream

木虫 (小有名气)

【答案】应助回帖

用尺子量两点间距离，然后再用坐标尺矫正一下，就得出实际距离是多少，倒数一下就是d。另外，有专门的软件可以量这个距离，photoshop，或者用TEM自带的软件，好像是jade。如果这个图不好看的话，你用傅里叶转换一下，就能看到晶格条纹，那样更直观一点
赞一下 回复此楼
你敢天长，我就敢地久！
18楼2014-12-09 08:45:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zs3114250

金虫 (正式写手)

【答案】应助回帖

这个具体的间距，可以使用电镜自带的软件来测量，用尺子不一定准，

选取dm文件，使用左侧边栏的一个带波浪的快捷键，测量明暗变换的区域，其中两个波峰或者波谷的距离，就是你要测量的两个衍射斑之间的距离，单位一般是十分之一个纳米；至于图像的大小是否会影响距离，因为在dm文件的图片里，那个小标尺会随着图像的调整而改变（单位从纳米到微米随图像变化，最小的貌似是2nm），图像越大，标尺越小，所以不会影响测量的结果。然后你再用上面几位提到的方法计算一下试试。

具体的测量的过程，我用过晶面间距测量，这个没用过，不过这些内容是材料专业的必修课，你可以问问材料的老师或者同学，或者直接问电镜室操作人员，他们都会的。
赞一下(1人) 回复此楼
19楼2014-12-09 09:14:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ifeng1

铁杆木虫 (知名作家)

【答案】应助回帖

楼主是用dm3,打开的衍射图吗？用dm3打开之后会用直线工具测量透射斑和衍射斑的距离，会出现多少1/nm。将其倒数，就是这个衍射点的面间距。非常简单。
赞一下 回复此楼
20楼2014-12-09 16:15:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
