[求助]
求大神指点cv曲线测试过程不出峰的问题 已有3人参与
|
|||
|

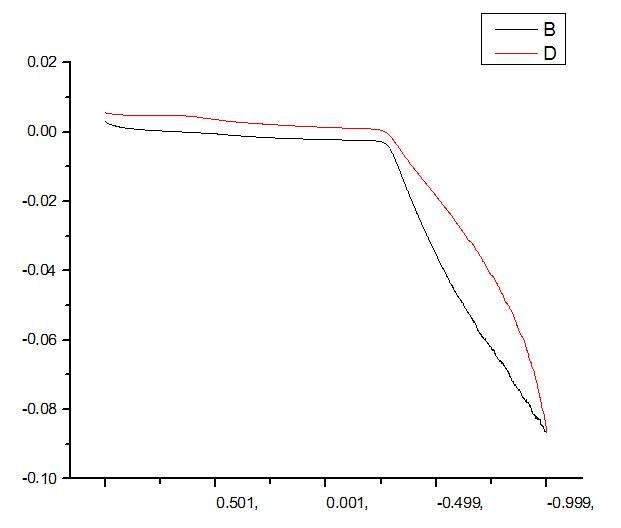

我的测试过程如下： 首先，将玻碳电极先后用0.3μm和0.05μm的氧化铝粉（按使用要求用水分散成一定浓度）在麂皮上画8字抛光，每次磨完都用去离子水冲洗，超声水浴中清洗2-3分钟，在乙醇和蒸馏水的混合液（比例为1:1）、硝酸和蒸馏水的混合液（比例为1:1）、蒸馏水中超声清洗的清洗程序清洗。 打磨完过后，将其放在浓度为0.5mol/L的硫酸溶液中进行活化，即做循环伏安扫描（所用参比电极是Ag/AgCl,对电极为铂丝），其扫描电压设置的范围为1.0V— -1.0V，循环活化直到可以得到稳定的循环伏安图形为止。这个时候，我得到的cv曲线是这样的：图片1 然后，将电极放在浓度为0.20mol/L的硝酸钾和1×10-3mol/L的K3Fe(CN)6的溶液中测试循环伏安曲线以检测电极的性能，扫描速度为50mV/s，扫描的范围为0.6 V— -0.1V。所得到的图为：图片2 所得的峰电位差为75mv。 在此基础上，我再将买来的铂碳催化剂涂在上面：称取5mg的催化剂材料放入到10ml的试剂瓶中，之后加入2.5ml的乙醇中，超声20-30分钟使催化剂在乙醇中分散均匀。然后用微量移液枪取10微升的混合液，滴加到干净的玻碳电极的表面（直径为3.0mm），然后室温下干燥。再用微量移液枪取3微升的Nafion溶液滴加在电极上，室温下干燥。将涂有催化剂的电极作为工作电极在通了30minN2的硫酸中进行测试，所得的cv曲线却是图片3 基本形状和不加催化剂是差不多的，只是说加了催化剂所出的电流要比不加大而已。而按理说加了催化剂，不是应该要表现出氧化还原峰的吗？在下刚接触此领域，还望大神多多指点。  图片1.jpg  图片2.jpg  图片3.jpg |
回复此楼» 猜你喜欢
Ag纳米材料
已经有0人回复
-
长春工程学院市政工程方向有部分调剂名额，欢迎大家调剂到我校
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有117人回复
-
招调剂
已经有0人回复
-
26年电池方向博士申请
已经有2人回复
-
运动康复求调剂
已经有0人回复
-
长春工程学院市政工程方向有部分调剂名额，欢迎大家调剂到我校
已经有0人回复
-
085500机械B区求调剂
已经有20人回复
-
中原工学院现有材料科学与工程和纳米科学与工程学术型、材料工程研究生调剂名额
已经有0人回复
-
长春工程学院市政工程方向有部分调剂名额，欢迎大家调剂到我校
已经有0人回复
-
北方工业大学储能技术02电化学储能（电池）方向第二次调剂，4月12日22:00调剂系统关闭
已经有2人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 现在用MATLAB求解一个循环后画出曲线遇到问题，求大神指点！！
已经有7人回复
- 泡沫镍CV曲线图，为何出峰如此
已经有11人回复
- CV曲线出氧化还原峰，但恒流充放电充不上电
已经有16人回复
- 求助：三电极体系，铂片电极上会产生气泡；CV曲线出现波动峰！
已经有17人回复
- 循环伏安曲线（CV）为什么多出一个峰来?
已经有4人回复
- CV测试求助，CV曲线点特别乱是怎么回事
已经有11人回复
- 求助各位大神指点迷津，CV曲线为啥是这个样子了？
已经有11人回复
- 急急急急急急，TEM测试的图太模糊了，求大神帮忙分析原因！
已经有19人回复
- CV测试时的问题，请各位大神进来看下帮帮我这个新手
已经有15人回复
- 电化学工作站测试CV曲线的问题请教
已经有10人回复
- 刚刚接触电化学，求大神指导这两个图怎么分析？
已经有7人回复
- 当我先测充放电曲线，然后再测cv时为什么不出现氧化还原峰了
已经有5人回复
- 【求助】这样的CV曲线反映了什么过程？
已经有7人回复
- 求助：CV曲线不平滑是什么原因
已经有11人回复
- DSSC 碳对电极CV曲线的测试问题
已经有8人回复
- CV曲线作出来是条直线，改变灵敏值也不行，为什么，还有各种诡异的CV曲线
已经有28人回复
- 使用不同版本Origin求同一条CV曲线的积分面积，得到不同的数值，且差异很大。
已经有11人回复
- CV曲线的氧化峰为什么出现在不同的点位处
已经有9人回复
- 大神帮我分析分析CV曲线吧，小妹跪求
已经有5人回复
- 水系锂电CV曲线，为什么只有还原峰，没有氧化峰
已经有20人回复
- 我的循环伏安曲线（CV）为什么多出一个峰来
已经有25人回复
- 跪求指点，超级电容器，CV曲线不对称
已经有13人回复
- 【求助】CV曲线中氢吸脱附峰电量的计算
已经有20人回复
- 【求助】请高手指教,有图求真相——Pt/C催化剂稳定性和CV曲线问题
已经有8人回复
- 【求助】急问CV曲线用origin处理时不能平滑吗？
已经有15人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
sunq518: 金币+50, ★★★很有帮助, 虽然我觉得不能完全解决问题，但是还是很有帮助的，多谢啦。 2014-11-26 21:33:05
sunq518: 回帖置顶 2014-11-26 21:34:07
感谢参与，应助指数 +1
sunq518: 金币+50, ★★★很有帮助, 虽然我觉得不能完全解决问题，但是还是很有帮助的，多谢啦。 2014-11-26 21:33:05
sunq518: 回帖置顶 2014-11-26 21:34:07
|
感觉你测试的时候有点问题，简单说下，可以参考参考： 第一，我不能确定你测试的是氧还原还是析氧反应，按你用的标品PtC的话，应该是氧还原，但是看到你后面写到测试的时候通N2，这就完全不对了，这个时候按理通的应该是O2才对，你还通了半个小时的N2…… 第二，根据你测试的时候通入的是N2，可能测试的是析氧反应，但是析氧反应用PtC是没什么性能，应该用的是RuO才对 第三，你的扫描速度感觉有点问题，一般来说氧还原测试的速度只有20mv/s |
9楼2014-11-26 12:41:50
3楼2014-11-26 10:06:53
chrisdurant
新虫 (初入文坛)
- 应助: 1 (幼儿园)
- 金币: 12.8
- 帖子: 15
- 在线: 10.2小时
- 虫号: 2864222
- 注册: 2013-12-11
- 性别: GG
- 专业: 无机合成和制备化学
4楼2014-11-26 10:29:20
