[交流] ansys workbench网格划分

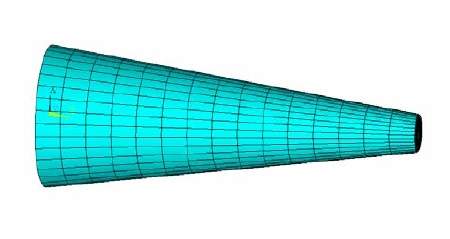

如何实现圆台体扫略网格划分,形成图1所示的网格。

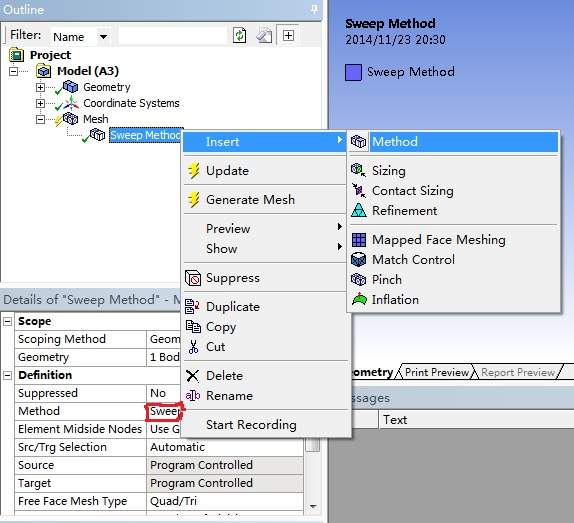

一般情况实现扫略划分是如图2所示操作吧?但是对于圆台这样操作会提示错误。我想可能是因为圆台顶面和底面不一样大的原因吧?

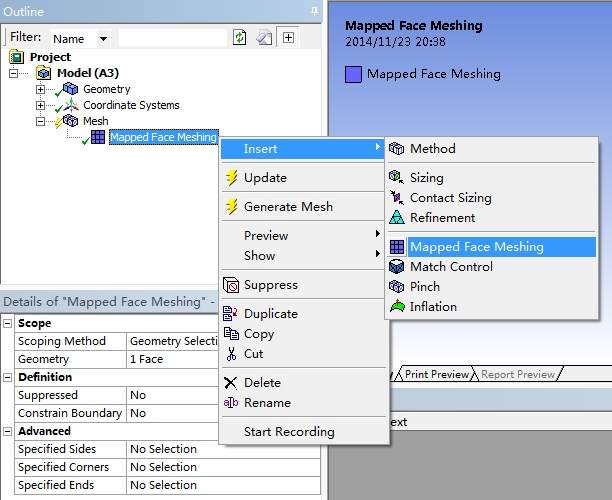

图3的方式可以实现图1结果吗?不知道怎么操作。。
求高人指点!操作过程越详细越好,最好把网格划分的思想也能够给我讲授一下。感谢!
