[求助]
vof模拟结果相分布图 已有1人参与
|
|

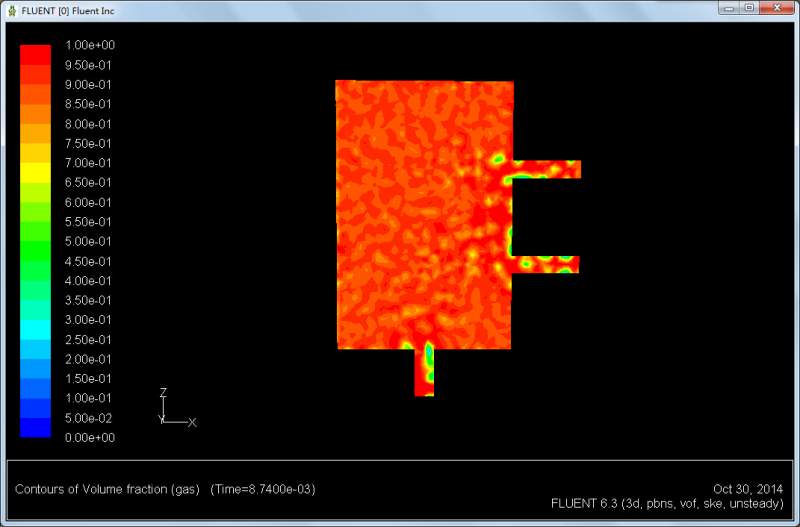

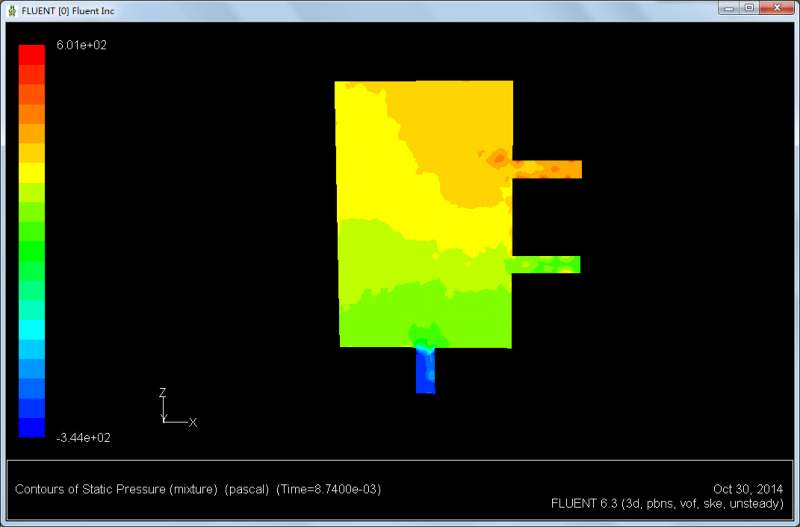

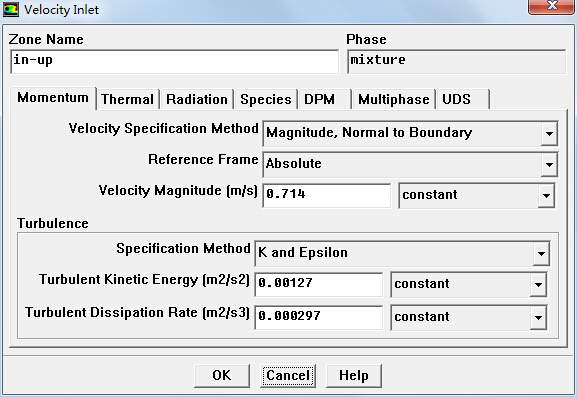

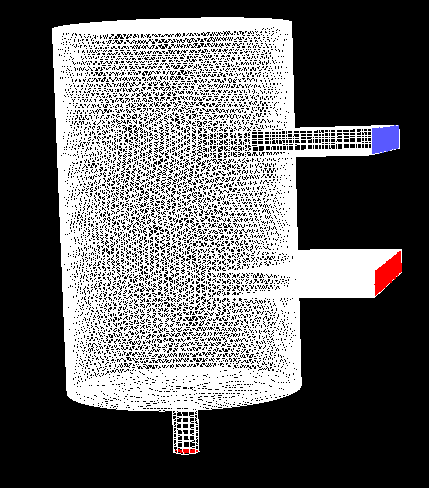

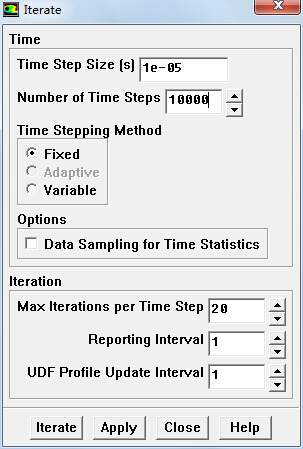

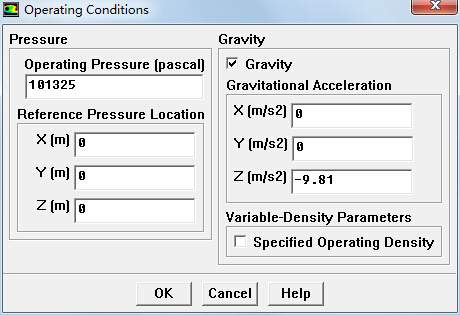

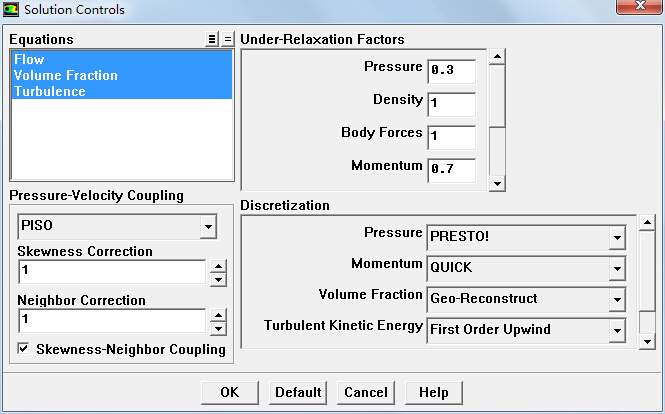

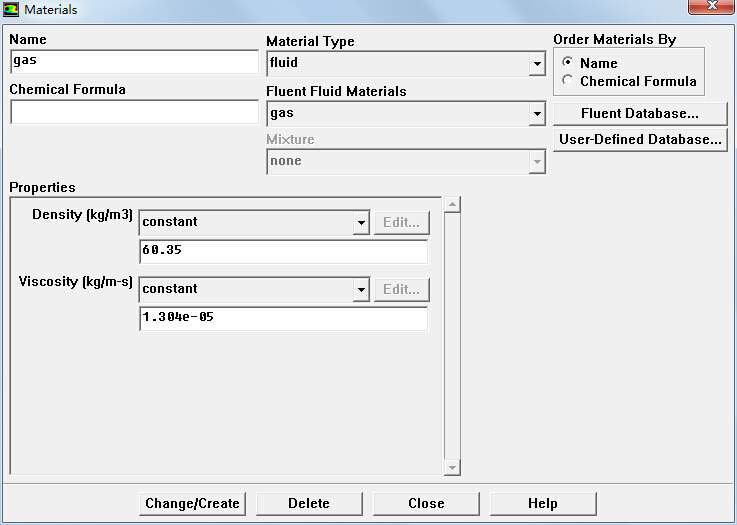

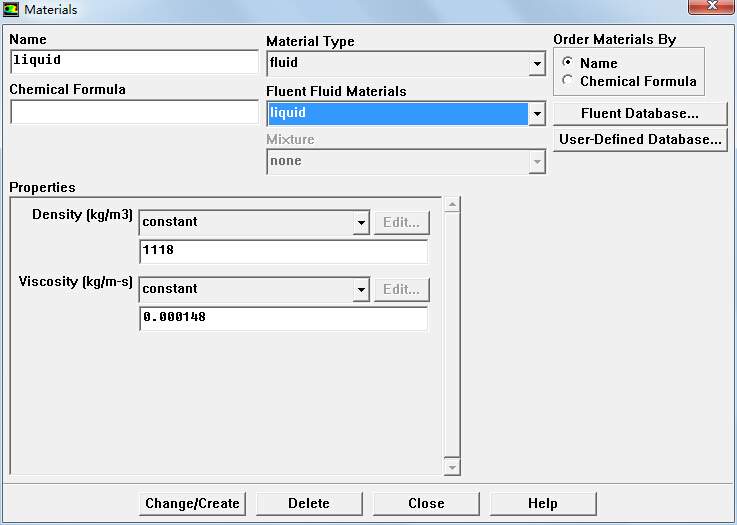

我用vof模型模拟气液分离的效果，结果显示的气相或者液相的体积分布非常的不合理，求问各位大神，可能是什么原因造成的。 下面的图分别是模型的网格，红色的面是速度入口，蓝色的面以及最下面的圆面是outflow出口，然后是结果的气相分布图以及压力分布图 再后面是我的设置，压力基，非稳态，k-e双方程。再下面的图是操作压力，气相与液相的密度和动力粘度，气相是基本相，液相是第二相，表面张力为0.06814 N/m。 再下面是速度入口的设置，液相体积分数0.1，outflow出口流量分别为0.7、0.3。 再下面是solution，时间步长设e-5，算了10000步的结果就在一开始了，相分布的图明显有问题，求各位大神指点一二。  HC1_F_V2(DJOWQ5~MA0[RRJ.png   LDXX1`7YW71~M5_CSX(]WE0.jpg  XV43_PMDXQM[JR4R5[PCJXL.jpg  )X0[6U$DJFAQ%1[07]XK53I.jpg  JG8B7}6%NC({$~JYF2@L{Y1.jpg  L@ZJ~24YT$PE@{YO3KD%9{B.jpg  42K`Y]$3W4)W@GYOUCTP3VL.jpg  [_[5WJE6R{A[6$_@ZPOCBD6.jpg  BQ8(C7$6HS8%VW92_9X_XFO.jpg |
