| 查看: 2981 | 回复: 20 | ||||
924385342木虫 (小有名气)
|
[求助]
求助三维vof模拟，最大网格尺寸0.5mm，结果气泡发散没有明显边界， 已有2人参与
|
|||

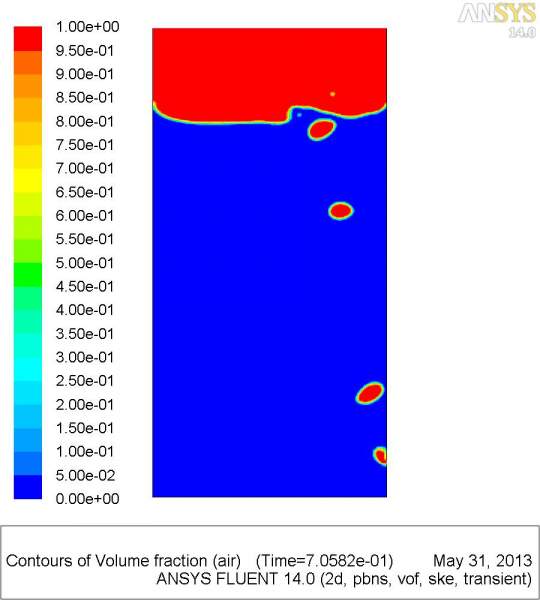

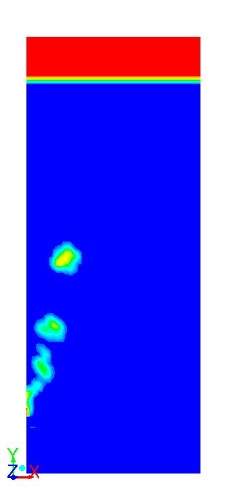

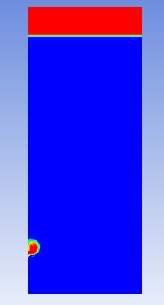

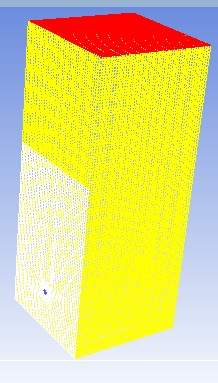

问一下同志们我现在用vof模型模拟一个侧壁开1mm圆孔冒气泡的模拟，物理模型尺寸2cm X 2cm X 5cm,最大网格尺寸0.5mm,模拟结果云图中都发散了，气泡没有明显的边界，最大网格不能再小了，这么小一个体积网格都有20万， 三维模型.jpg  结果中间截面云图.jpg[ Last edited by 924385342 on 2013-9-17 at 19:10 ] |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : cebisdd103run0.cas
2013-09-17 19:10:05, 16.32 M
» 猜你喜欢
081700，311，求调剂
已经有15人回复
-
一志愿北京化工085600 310分求调剂
已经有18人回复
-
085600材料与化工301分求调剂院校
已经有4人回复
-
材料与化工371求调剂
已经有14人回复
-
336材料与化工085600求调剂
已经有7人回复
-
材料334求调剂
已经有18人回复
-
331求调剂
已经有8人回复
-
332求调剂
已经有17人回复
-
一志愿南京航空航天大学 材料与化工329分求调剂
已经有4人回复
-
材料专硕322
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- fluent融化凝固模型
已经有9人回复
- fluent计算出错
已经有11人回复
- 求助fluent里面怎么让流体转动，模型如图
已经有17人回复
- fluent计算第一步发散，求指导
已经有12人回复
- 采用VOF模型对磨削加工中的流场进行仿真，仿真结果不对，摸索中，望高手相助！！
已经有28人回复
- fluent udf的应用
已经有20人回复
- 关于气液两相流模拟，VOF，非稳态，湍流模型，求指教
已经有9人回复
- 非稳态VOF，网格独立性和时间步长的问题。
已经有10人回复
- 请问非稳态计算的网格无关性如何做？
已经有36人回复
- 对于Fluent非稳态模拟时间步长设置问题
已经有6人回复
- Fluent能不能实现按区域计算？把左边算出的速度场作为右边的入口条件？
已经有4人回复
- turbulent viscosity limited to viscosity ratio of x in x cells,如何解决啊！
已经有17人回复
- 【求助】reversed flow in 170 faces on pressure-inlet 6
已经有11人回复
924385342
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 3073.3
- 红花: 55
- 帖子: 94
- 在线: 69.6小时
- 虫号: 2378655
- 注册: 2013-03-26
- 性别: GG
- 专业: 工程热物理相关交叉领域
6楼2013-09-17 19:27:43
924385342
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 3073.3
- 红花: 55
- 帖子: 94
- 在线: 69.6小时
- 虫号: 2378655
- 注册: 2013-03-26
- 性别: GG
- 专业: 工程热物理相关交叉领域
送红花一朵
10楼2013-09-18 11:44:17
tarcy
金虫 (正式写手)
- 应助: 66 (初中生)
- 金币: 1437.3
- 散金: 87
- 红花: 10
- 帖子: 505
- 在线: 325.5小时
- 虫号: 1436149
- 注册: 2011-10-10
- 性别: GG
- 专业: 传热传质学
2楼2013-09-17 19:11:25
死天
专家顾问 (著名写手)
-
专家经验: +60 - 应助: 399 (硕士)
- 金币: 3648.9
- 红花: 89
- 帖子: 1336
- 在线: 443.8小时
- 虫号: 2643057
- 注册: 2013-09-09
- 专业: 流体力学
- 管辖: 仿真模拟
3楼2013-09-17 19:12:59
死天
专家顾问 (著名写手)
-
专家经验: +60 - 应助: 399 (硕士)
- 金币: 3648.9
- 红花: 89
- 帖子: 1336
- 在线: 443.8小时
- 虫号: 2643057
- 注册: 2013-09-09
- 专业: 流体力学
- 管辖: 仿真模拟
4楼2013-09-17 19:13:59
924385342
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 3073.3
- 红花: 55
- 帖子: 94
- 在线: 69.6小时
- 虫号: 2378655
- 注册: 2013-03-26
- 性别: GG
- 专业: 工程热物理相关交叉领域
5楼2013-09-17 19:15:23
924385342
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 3073.3
- 红花: 55
- 帖子: 94
- 在线: 69.6小时
- 虫号: 2378655
- 注册: 2013-03-26
- 性别: GG
- 专业: 工程热物理相关交叉领域
7楼2013-09-17 19:29:06
死天
专家顾问 (著名写手)
-
专家经验: +60 - 应助: 399 (硕士)
- 金币: 3648.9
- 红花: 89
- 帖子: 1336
- 在线: 443.8小时
- 虫号: 2643057
- 注册: 2013-09-09
- 专业: 流体力学
- 管辖: 仿真模拟
【答案】应助回帖
★ ★ ★
臭水沟: 金币+3, 谢谢交流~ 2013-09-18 20:23:08
臭水沟: 金币+3, 谢谢交流~ 2013-09-18 20:23:08
|

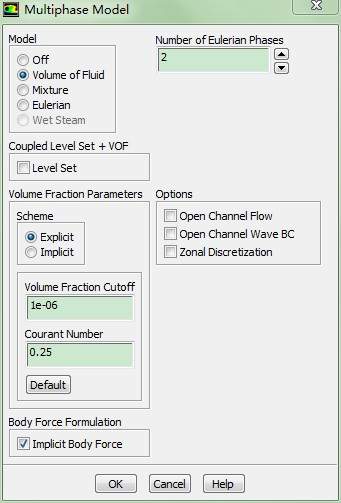

我来说明一下吧，因为你没有选择真实气体模型，所以水和空气都是不可压缩的。 在FLUENT中主相是作为背景来计算的，其他相的各个参数在计算的时候都是参考主相来计算，换句话说主相是要详细计算，而其他相是通过主相估算出来的。 动量剧烈变化的相可以设为主相，这样更能体现流体性质，当然你这里并不是这样。 你这里选择的标准是主相连续且实时填充，这里又涉及到另一个问题，主相的相体积分数是怎样计算的 主相的相体积分数是1-其他相体积分数之和，换句话说，主相的体积分数是由其他相所决定。如果在某点其他相和大于或等于1，则该点主相为0。所以在这里以水为主相，由空气来决定某点主相是否为0。 |
» 本帖已获得的红花（最新10朵）
8楼2013-09-17 19:43:52
死天
专家顾问 (著名写手)
-
专家经验: +60 - 应助: 399 (硕士)
- 金币: 3648.9
- 红花: 89
- 帖子: 1336
- 在线: 443.8小时
- 虫号: 2643057
- 注册: 2013-09-09
- 专业: 流体力学
- 管辖: 仿真模拟
9楼2013-09-17 19:44:30
