[求助] ICEM CFD网格绘制出现乱线 已有1人参与

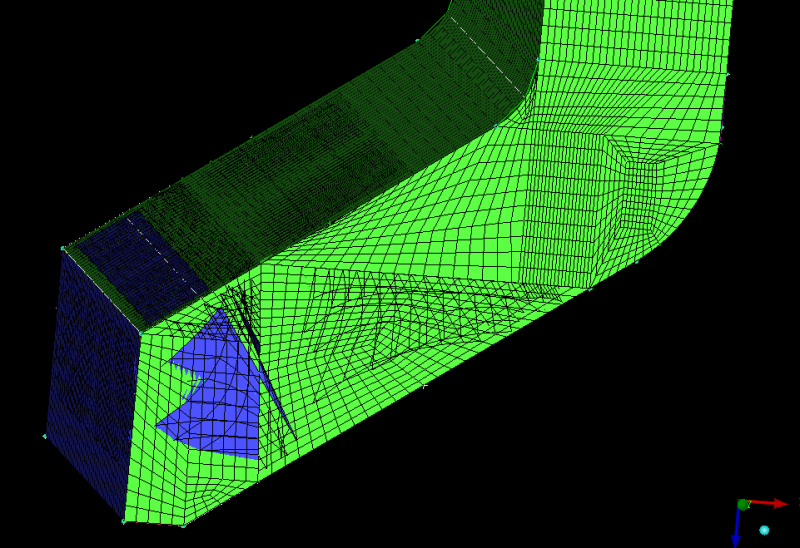

近期利用ICEM CFD软件绘制网格,采用结构化网格,但是在某些区域总会出现如图所示的问题,特别是进行Y-BLOCK的部分总是在相近区域形成乱线,网格的质量很不好!求助下,是我block切得不对呢,还是某些线没有及时关联呢?在CFD中怎么查看自己的网格是不是符合右手准则啊?请大家给予帮助,谢谢

ICEM CFD网格绘制出现乱线
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

enjoyingmo

银虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
石壮: 金币+3, ★★★很有帮助 2014-10-27 08:40:23
没有关联好应该,耐心点,推荐多看看流沙的视频
决定的了开始却奈何不了结束
2楼2014-10-24 14:54:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

关联有问题。
3楼2014-10-24 18:13:59
