[求助] 求大侠帮忙分析这个交流阻抗图，有金币。 已有4人参与

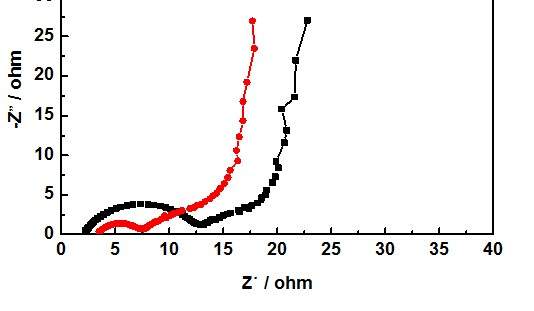

求大侠给帮忙分析一下 这幅交流阻抗图，越详细越好！

求大侠帮忙分析这个交流阻抗图，有金币。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
偷一个人的主意是剽窃，偷很多人的主意是研究。
1楼 2014-10-23 16:40:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MBI-Al

银虫 (小有名气)
可以介绍下你是什么体系的，不然怎么知道你是锂电的 还是其他腐蚀的
赞一下 回复此楼
2楼2014-10-23 17:53:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
3楼2014-10-23 18:49:25
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

chen118

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你这个半弧部分是高频区，低频区是线型，低频区在x轴的截距代表等效串联电阻，（电解质扩散阻力，活性材料的内在阻力，以及电解质和活性材料的界面阻力，）你的低频区不稳定，应该是界面不太稳定（速率不均匀），导致离子扩散不太稳定，和材料有关。高频区的半弧半径大小代表你的电荷转移电阻，综上所述，你比较一下你的图谱吧
赞一下 回复此楼
4楼2014-10-23 19:03:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

胡琪

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你可以尝试R(cw)n拟合试试或者其他的拟合误差不超过10%
赞一下 回复此楼
天地任我行
5楼2014-10-23 19:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuanxinhai

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
你应该是做超电的，我也是的，可以交流一下
赞一下 回复此楼
6楼2014-10-23 20:51:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

于峰少年

金虫 (著名写手)
引用回帖:
2楼: Originally posted by MBI-Al at 2014-10-23 17:53:26
可以介绍下你是什么体系的，不然怎么知道你是锂电的 还是其他腐蚀的

小弟做的是超级电容器的。  前面的溶液阻抗红色的比黑色的还要大，但是材料的电阻小了，这有什么能解释的吗
赞一下 回复此楼
偷一个人的主意是剽窃，偷很多人的主意是研究。
7楼2014-10-24 15:06:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

于峰少年

金虫 (著名写手)
引用回帖:
3楼: Originally posted by hanhan1990 at 2014-10-23 18:49:25
体系信号还是挺好的呀，扩散传质共同控制

大侠你好，小弟做的是超级电容器的，请问怎么判定是扩散控制还是传至控制啊，另外这个应该怎么分析呢！
赞一下 回复此楼
偷一个人的主意是剽窃，偷很多人的主意是研究。
8楼2014-10-24 15:07:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

于峰少年

金虫 (著名写手)
引用回帖:
4楼: Originally posted by chen118 at 2014-10-23 19:03:52
你这个半弧部分是高频区，低频区是线型，低频区在x轴的截距代表等效串联电阻，（电解质扩散阻力，活性材料的内在阻力，以及电解质和活性材料的界面阻力，）你的低频区不稳定，应该是界面不太稳定（速率不均匀），导 ...

谢谢，说的很详细，高频区的半圆代表着电荷转移电阻，这个电阻是不是就是说成是材料的内阻呢！
赞一下 回复此楼
偷一个人的主意是剽窃，偷很多人的主意是研究。
9楼2014-10-24 15:09:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

于峰少年

金虫 (著名写手)
引用回帖:
6楼: Originally posted by yuanxinhai at 2014-10-23 20:51:22
你应该是做超电的，我也是的，可以交流一下

  好的多多交流哦。
回复此楼
偷一个人的主意是剽窃，偷很多人的主意是研究。
10楼2014-10-24 15:10:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
