[求助] 求助！求助！求助！交流阻抗分析，谁能帮我读一下电阻是多少啊！万分感谢！ 已有4人参与

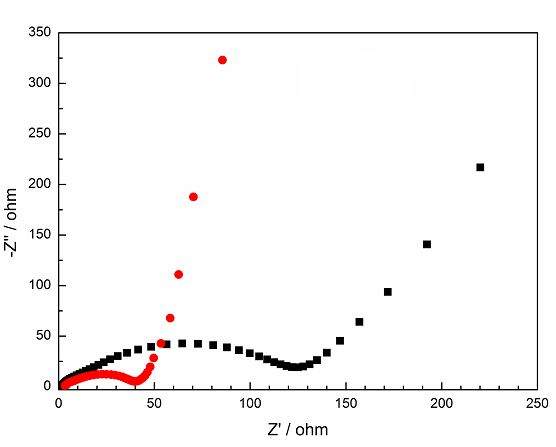

初来乍到，完全不懂交流阻抗，不知道这个结果怎么读出呢？是圆的直径么？但这不是标准半圆啊？肿么读？真为自己的智商捉急啊谁来帮我读一下啊

求助！求助！求助！交流阻抗分析，谁能帮我读一下电阻是多少啊！万分感谢！
回复此楼

» 收录本帖的淘帖专辑推荐

电化学水处理

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-25 09:47:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
要想获得准确的参数值需要进行等效电路拟合，拟合软件常用的有Zsimpwin、Zview，另外，是否是标准半圆根据图中的坐标系是看不出来的，只有横纵坐标等长可以（实际长度相等，不是坐标范围相同）
赞一下(1人) 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
3楼2014-08-25 10:37:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳佳988

金虫 (小有名气)
引用回帖:
10楼: Originally posted by zhubaobaoxmc at 2014-08-26 09:51:12
太感谢啦！太感谢啦！得救了啊！那我怎么把数据发给你呢？...

QQ已发，请LZ查看消息。
赞一下(1人) 回复此楼
12楼2014-08-26 15:55:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xiaobo286

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你这个直接读仅限于高频段的还行，低频段的电阻基本没办法直接读取，最好就是用专业拟合软件（Zsimpwin等）通过等效电路拟合。
赞一下 回复此楼
2楼2014-08-25 10:37:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhubaobaoxmc

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by xiaobo286 at 2014-08-25 10:37:32
你这个直接读仅限于高频段的还行，低频段的电阻基本没办法直接读取，最好就是用专业拟合软件（Zsimpwin等）通过等效电路拟合。

我有等效电路图，原来帮我测这个的人毕业了，再也找不到了。。。不知道您是否有时间帮我模拟一下呢？真的急用啊
赞一下 回复此楼
4楼2014-08-25 11:14:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhubaobaoxmc

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by binbinitaly at 2014-08-25 10:37:53
要想获得准确的参数值需要进行等效电路拟合，拟合软件常用的有Zsimpwin、Zview，另外，是否是标准半圆根据图中的坐标系是看不出来的，只有横纵坐标等长可以（实际长度相等，不是坐标范围相同）

哦哦，原来还要坐标长度相等啊！冒昧地问一句，可不可以帮我模拟一下呢？我有等效电路图，我只是想知道Rct的值，两个就好~拜托拜托，可以么？
赞一下 回复此楼
5楼2014-08-25 11:15:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by zhubaobaoxmc at 2014-08-25 11:15:53
哦哦，原来还要坐标长度相等啊！冒昧地问一句，可不可以帮我模拟一下呢？我有等效电路图，我只是想知道Rct的值，两个就好~拜托拜托，可以么？...

小木虫上就有Zsimpwin软件，拟合很简单的
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
6楼2014-08-25 13:13:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhubaobaoxmc

铜虫 (初入文坛)
引用回帖:
6楼: Originally posted by binbinitaly at 2014-08-25 13:13:51
小木虫上就有Zsimpwin软件，拟合很简单的...

之前我也有在小木虫上下载相关软件，装不上。。。装在同学的电脑上了，也自己试着拟合过了，可是还是有很多实际操作问题，结果感觉差距很大其实我不是做这个的，我只是想要Rct这个数据，之前有人懂这个，求那个人帮忙测的，后来那个人就毕业失踪了。。。我是真心想找个大神求助啊
赞一下 回复此楼
7楼2014-08-25 14:48:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳佳988

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhubaobaoxmc: 金币+5, ★★★★★最佳答案, 非常热情，32个赞！ 2014-08-26 19:58:19
引用回帖:
7楼: Originally posted by zhubaobaoxmc at 2014-08-25 14:48:06
之前我也有在小木虫上下载相关软件，装不上。。。装在同学的电脑上了，也自己试着拟合过了，可是还是有很多实际操作问题，结果感觉差距很大其实我不是做这个的，我只是想要Rct这个数据，之前有人懂这个， ...

等效电路时可能有多套的，不同电路对应的Rct值差距很大。确信只要Rct一个值？
我可以试试，但不保证。
赞一下 回复此楼
8楼2014-08-26 02:16:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huhuboy

至尊木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
直观对比的话，直接看半圆在横坐标的截距，量化的话最好还要拟合，你的阻抗分为两部分，传荷阻抗（半圆）和传质阻抗（斜线）
赞一下 回复此楼
9楼2014-08-26 09:35:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhubaobaoxmc

铜虫 (初入文坛)
引用回帖:
8楼: Originally posted by 佳佳988 at 2014-08-26 02:16:18
等效电路时可能有多套的，不同电路对应的Rct值差距很大。确信只要Rct一个值？
我可以试试，但不保证。...

太感谢啦！太感谢啦！得救了啊！那我怎么把数据发给你呢？
赞一下 回复此楼
10楼2014-08-26 09:51:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
