[求助] 极坐标下的晶体构建

文献中给出了一个结构的晶体参数及对称性，不过都是极坐标下的，不知道根据这些数据利用哪些软件可以成功建模？？？
该问题困扰我很久了，试过了MS和Diamond没摸索出来怎么弄，还望各位大神指点指点，，，非常感谢！！！急！！！

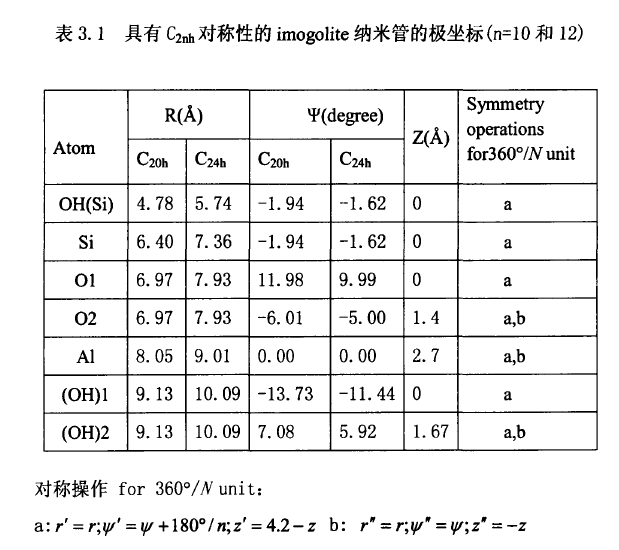

参数如下图：

极坐标下的晶体构建
回复此楼

» 收录本帖的淘帖专辑推荐

Materials Studio专用

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-28 18:58:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
这个建模还是简单的
就是把极坐标换成直角坐标

x=r*cosα
y=r*sinα
z=z

对称操作，比如一个周期20个单元，那么第二个周期就是角度改成α+18°，z改成z+单元高度h
你先试试看
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
2楼2014-09-29 11:09:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小虫_sang

铁虫 (正式写手)
引用回帖:
2楼: Originally posted by pigrass at 2014-09-29 11:09:33
这个建模还是简单的
就是把极坐标换成直角坐标

x=r*cosα
y=r*sinα
z=z

对称操作，比如一个周期20个单元，那么第二个周期就是角度改成α+18°，z改成z+单元高度h
你先试试看

从文献中查到了晶包a、b、c的值以及α=90，β=90，γ=78；但是在建晶包时不知道空间群怎么选？直接选P1吗？
谢了，，，
赞一下 回复此楼
3楼2014-09-29 22:53:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
引用回帖:
3楼: Originally posted by 小虫_sang at 2014-09-29 22:53:56
从文献中查到了晶包a、b、c的值以及α=90，β=90，γ=78；但是在建晶包时不知道空间群怎么选？直接选P1吗？
谢了，，，...

用P1就行 纳米管没那么高的对称性

完全可以先在空白xsd中建好模型 然后放到一个空白的晶胞中
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

小虫_sang
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
4楼2014-09-30 10:34:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小虫_sang

铁虫 (正式写手)
送红花一朵
引用回帖:
4楼: Originally posted by pigrass at 2014-09-30 10:34:21
用P1就行 纳米管没那么高的对称性

完全可以先在空白xsd中建好模型 然后放到一个空白的晶胞中...

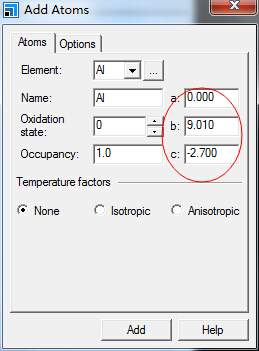

还有一个问题想请教：以Si原子为例：转换成直角坐标系候（x=-0.208071371；y=7.357058264;z=0）,这些坐标应该不可以直接在“add atom”中输入吧？
如下图：
极坐标下的晶体构建-1
add atom.jpg
赞一下 回复此楼
5楼2014-09-30 10:46:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pigrass

专家顾问 (著名写手)

伊卡斯特的小猪
引用回帖:
5楼: Originally posted by 小虫_sang at 2014-09-30 10:46:23
还有一个问题想请教：以Si原子为例：转换成直角坐标系候（x=-0.208071371；y=7.357058264;z=0）,这些坐标应该不可以直接在“add atom”中输入吧？
如下图：

add atom.jpg
...

是在add atom里输入，options中不能选分数坐标
赞一下 回复此楼
#有问题发论坛，不接受私聊#爱晶体，爱MaterialsStudio#MS专辑点击右边#http://emuch.net/taotie/41673.html#物性数据#http://webbook.nist.gov/chemistry/#
6楼2014-09-30 11:07:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小虫_sang

铁虫 (正式写手)
引用回帖:
6楼: Originally posted by pigrass at 2014-09-30 11:07:43
是在add atom里输入，options中不能选分数坐标...

首先，感谢你的帮助！
我还有一个比较棘手的问题想请你帮我看看，帖子链接：http://muchong.com/bbs/viewthread.php?tid=7970009
先谢了！
赞一下 回复此楼
7楼2014-09-30 23:10:29
