[交流] 基于ansys转子模态分析结果误区 希望大神指导 已有2人参与

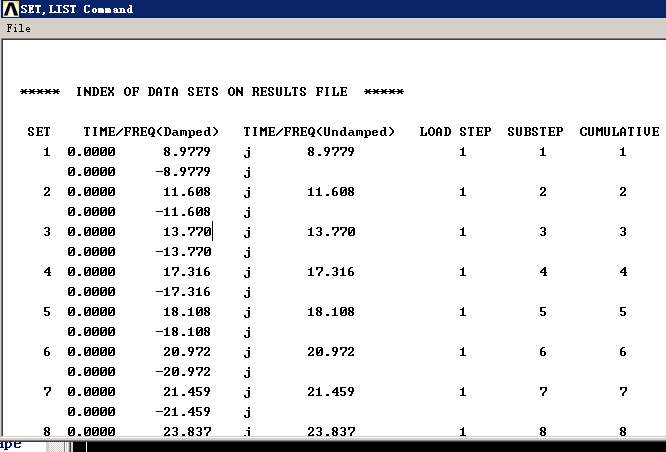

新手 做转子模态分析出现这样的结果   查看振型 又没有频率    用的是QR  damped   方法 求指教

基于ansys转子模态分析结果误区 希望大神指导
回复此楼

» 收录本帖的淘帖专辑推荐

饭票

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-24 09:35:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctgu_zheng

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
不是显示了频率么
你这个结果 没有反应出转速的影响
最终你要做出 坎贝尔图
赞一下(1人) 回复此楼
2楼2014-09-24 12:06:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叶落秋池

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by ctgu_zheng at 2014-09-24 12:06:38
不是显示了频率么
你这个结果 没有反应出转速的影响
最终你要做出 坎贝尔图

先 谢谢 你的回复  新手 没有金币 答谢
这个低转速 还要坎贝尔图吗   ？陀螺效应影响不大吧  ，  还有就是 显示各阶振型时没有频率  赶脚 大神好厉害的样子  望解答
赞一下 回复此楼
3楼2014-09-24 13:45:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叶落秋池

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by ctgu_zheng at 2014-09-24 12:06:38
不是显示了频率么
你这个结果 没有反应出转速的影响
最终你要做出 坎贝尔图

我做出的坎贝尔图完全横直线，，是不是哪里错了
赞一下 回复此楼
4楼2014-09-24 14:25:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctgu_zheng

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by 叶落秋池 at 2014-09-24 13:45:54
先 谢谢 你的回复  新手 没有金币 答谢
这个低转速 还要坎贝尔图吗   ？陀螺效应影响不大吧  ，  还有就是 显示各阶振型时没有频率  赶脚 大神好厉害的样子  望解答...

不知道你的具体模型 我也只能泛泛说下
加转速才会有陀螺效应 才会导致 正进动 与反进动的 频率不一致  如果你不加转速 肯定就是直线了
陀螺力的影响大小 与你的转子的圆盘位置 有关系
赞一下(1人) 回复此楼
5楼2014-09-24 14:52:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Frog7

金虫 (小有名气)
同求！！！！！！！！
回复此楼
6楼2014-09-24 15:52:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叶落秋池

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by ctgu_zheng at 2014-09-24 14:52:29
不知道你的具体模型 我也只能泛泛说下
加转速才会有陀螺效应 才会导致 正进动 与反进动的 频率不一致  如果你不加转速 肯定就是直线了
陀螺力的影响大小 与你的转子的圆盘位置 有关系...

请问 这样的教程 或者案例到哪找 ，，感觉自己还是要重新开始 ，，，
赞一下 回复此楼
7楼2014-09-25 10:17:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叶落秋池

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by Frog7 at 2014-09-24 15:52:23
同求！！！！！！！！

俺自己都不懂，，
回复此楼
8楼2014-09-25 10:23:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
