[求助] 在ANSYS模态分析中，进行最大值归一化，其最大值不是1呢？

大家好，新手请教！

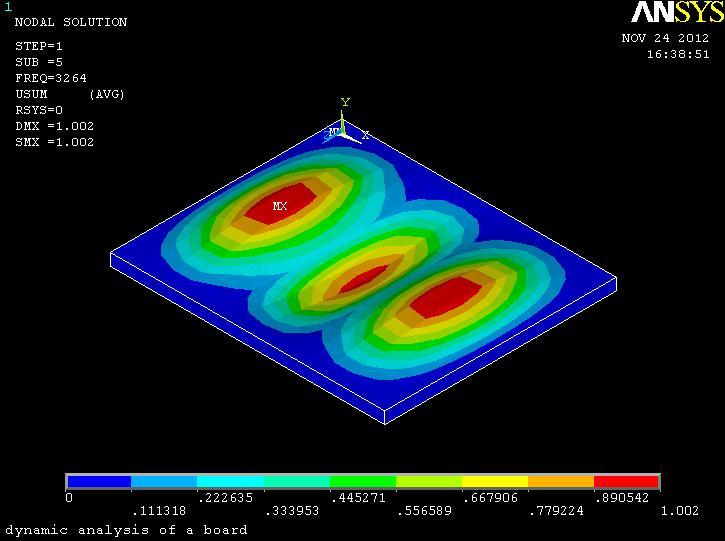

进行模态分析时，选择的时最大值归一化，可在图中，最大值为什么会是1.002？到底是什么原因呢？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-11-24 16:44:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
hhl807: 金币+5, ★★★很有帮助 2012-11-25 16:50:40
xiegangmai: 金币+2, 谢谢参与 2012-11-25 19:59:18
因为你显示的是 USUM，即三个方向位移的矢量和。三个方向的位移中肯定有一个是 1，但是另外两个可能不是零，合成后就会比 1 大。
你可以分别显示 Ux、Uy 或 Uz，其中有一个的最大值应该是 1.
赞一下 回复此楼
2楼2012-11-25 09:22:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhl807

金虫 (正式写手)
引用回帖:
2楼: Originally posted by htbbzzg at 2012-11-25 09:22:09
因为你显示的是 USUM，即三个方向位移的矢量和。三个方向的位移中肯定有一个是 1，但是另外两个可能不是零，合成后就会比 1 大。
你可以分别显示 Ux、Uy 或 Uz，其中有一个的最大值应该是 1.

非常感谢你的回答，请问可不可以设置，让三个方向的位移的矢量和的最大值为1呢？
赞一下(1人) 回复此楼
3楼2012-11-25 16:52:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
xiegangmai: 金币+1, 谢谢参与 2012-11-26 19:05:58
这个好像在 ANSYS 中做不到。ANSYS 只能对 DOF (自由度) 进行规范化，而 Usum 不是所定义的自由度，是一个根据自由度导出的量。
赞一下 回复此楼
4楼2012-11-26 07:51:07
