[求助] ANSYS分析转子动力学问题约束的施加方法

ANSYS分析转子动力学问题，既可以建立一维模型，也可以利用三维实体模型计算。在ansys自带的算例中，一维模型施加约束都是把模型所有节点的轴向自由度以及绕轴线转动自由度约束掉，然后约束掉轴承单元外部结点的所有自由度。

如果建立三维模型，约束是不是也是这样施加呢？如果采用185单元（8结点），每个节点只有沿着三个坐标轴的三个平动自由度，按道理不能约束转动自由度，那自由度该怎么施加？还望高手指点！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-17 19:42:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
天很蓝: 金币+10, ★有帮助 2013-01-25 10:14:21
xiegangmai: 金币+2, 谢谢参与！ 2013-01-29 21:22:45
对于三维模型，可以：约束模型所有轴线上节点的轴向自由度；然后约束掉轴承单元外部结点的所有自由度。
    由于一般情况模型中应该 (至少) 有两个轴承，这样做就可以约束整个模型的 3 个平移和三个转动动自由度。需要注意的是：轴承单元与实体单元必须刚性的连接在一起，否则可能还要添加其他约束。
赞一下 回复此楼
2楼2013-01-18 08:43:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天很蓝

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-01-18 08:43:26
对于三维模型，可以：约束模型所有轴线上节点的轴向自由度；然后约束掉轴承单元外部结点的所有自由度。
    由于一般情况模型中应该 (至少) 有两个轴承，这样做就可以约束整个模型的 3 个平移和三个转动动自由度。 ...

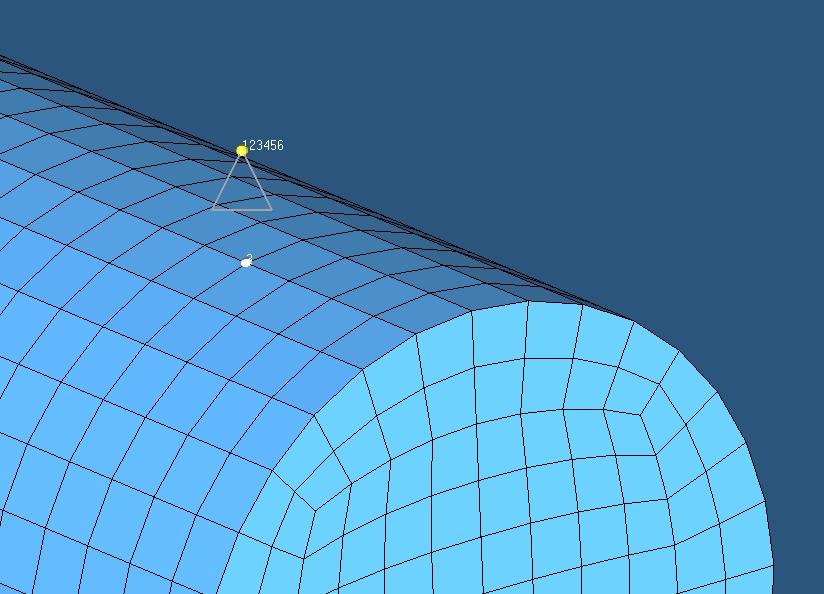

如图所示，是不是说214单元应该用黄色结点和白色结点建立？我看到一本书上是这样建立14单元的，并且那本书上是约束掉黄色结点所有自由度和白色结点轴向自由度。
你说的刚性连接是什么意思？214单元我是用命令流e,37700,38034（分别是黄色结点和白色结点的节点编号）直接建立的，这个算刚性连接吗？
你的意思是轴模型上仅仅约束轴线上节点的轴向自由度，轴模型上其他节点自由度不用约束？

赞一下(1人) 回复此楼
3楼2013-01-18 11:39:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-01-29 21:22:54
你的连接方法是可以的，但是由于 214 号单元并不能与实体形成刚性连接 - 因为一个 214 号单元只能对实体轴形成一个方向的约束，除非你对同一个白色的点施加 3 个不同方向的 214 号单元，且需要至少两个轴承。因此，对实体轴还需要添加其他的约束。
赞一下(1人) 回复此楼
4楼2013-01-29 09:00:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

萝卜1117

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by htbbzzg at 2013-01-29 09:00:14
你的连接方法是可以的，但是由于 214 号单元并不能与实体形成刚性连接 - 因为一个 214 号单元只能对实体轴形成一个方向的约束，除非你对同一个白色的点施加 3 个不同方向的 214 号单元，且需要至少两个轴承。因此， ...

你好，我也有同样的问题。
1、是不是轴模型上仅仅约束轴线上节点的轴向自由度，轴模型上其他节点自由度不用约束？
2、怎样才是刚性连接呢？轴上的哪个点和combin14单元连接呢？是轴的中心一点，还是轴的表面上的点？
赞一下 回复此楼
5楼2013-11-07 10:17:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
要看你的轴模型采用什么单元：
如果用梁单元，由于梁节点一般都在轴线上，就不存在你说的问题；如果轴采用实体单元，由于对轴的支持 (如轴承) 多数是在轴的外表面上，所以约束外表面节点更符合实际；但是考虑到轴是绕其轴线旋转的，似乎约束轴线上的节点更合理。
我看到的资料中，约束轴线的占多数，不过不能只约束轴向位移，按照一般情况，需要约束 6 个方向 (三个平移、三个转角) 的自由度，以免物体发生刚体运动。约束点的位置，可以取为轴承沿轴向的中心线与轴线的交点。
赞一下 回复此楼
6楼2013-11-07 20:20:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叶落秋池

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by htbbzzg at 2013-11-07 20:20:42
要看你的轴模型采用什么单元：
如果用梁单元，由于梁节点一般都在轴线上，就不存在你说的问题；如果轴采用实体单元，由于对轴的支持 (如轴承) 多数是在轴的外表面上，所以约束外表面节点更符合实际；但是考虑到轴是 ...

我也想询问这样的问题  大神能不能简单告诉我实体 与14单元怎么连接与约束呢？我是选的实体轴表面有节点与轴外的一个节点相连。
赞一下 回复此楼
7楼2014-09-25 17:05:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangshuang1

木虫 (著名写手)
请问，你后来的约束是怎么施加的啊？我现在的轴在X轴上，想算瞬态分析。我约束x轴线上节点UX；然后约束掉轴承单元外部结点的所有自由度,但是这样的话，我solve直接崩溃，怎么解决呢？？
赞一下 回复此楼
8楼2014-11-21 21:43:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangshuang1

木虫 (著名写手)
引用回帖:
5楼: Originally posted by 萝卜1117 at 2013-11-07 10:17:06
你好，我也有同样的问题。
1、是不是轴模型上仅仅约束轴线上节点的轴向自由度，轴模型上其他节点自由度不用约束？
2、怎样才是刚性连接呢？轴上的哪个点和combin14单元连接呢？是轴的中心一点，还是轴的表面上的 ...

请问，你第一个问题弄出来了么？你后来的约束是怎么施加的啊？我现在的轴在X轴上，想算瞬态分析。我约束x轴线上节点UX；然后约束掉轴承单元外部结点的所有自由度,但是这样的话，我solve直接崩溃，怎么解决呢？？
赞一下 回复此楼
9楼2014-11-21 21:55:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangshuang1

木虫 (著名写手)
引用回帖:
7楼: Originally posted by 叶落秋池 at 2014-09-25 17:05:48
我也想询问这样的问题  大神能不能简单告诉我实体 与14单元怎么连接与约束呢？我是选的实体轴表面有节点与轴外的一个节点相连。...

你后来的约束是怎么施加的啊？我现在的轴在X轴上，想算瞬态分析。我约束x轴线上节点UX；然后约束掉轴承单元外部结点的所有自由度,但是这样的话，我solve直接崩溃，怎么解决呢？？
赞一下 回复此楼
10楼2014-11-21 21:56:05
