[求助] 关于ansys中模态分析的问题

关于ansys中模态分析的问题
   本人菜鸟一个，遇到个问题已经被折磨了一个星期了请大家多多帮助。

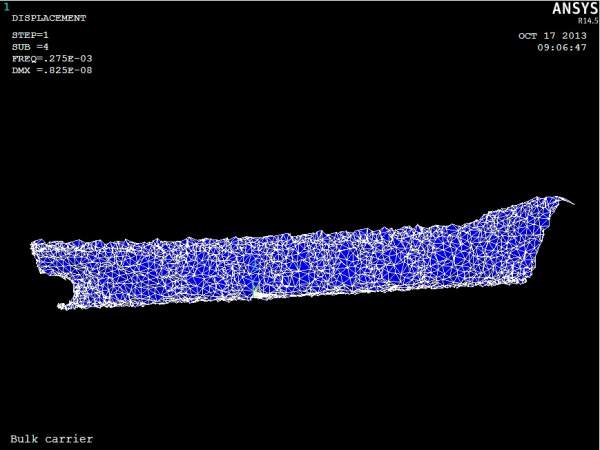

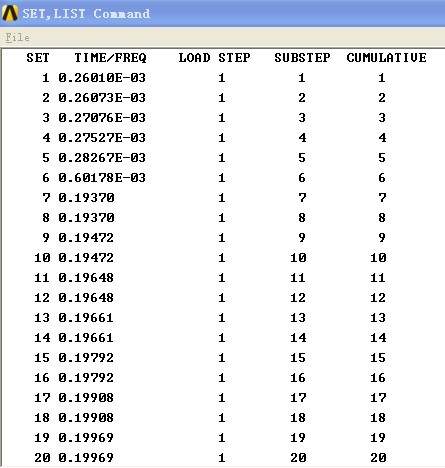

   问题：ansys软件模态分析，得到模型的频率只有0.XXXX感觉不对，询问个前辈说是得到的是局部振动频率，是这样吗？还是我做的根本就不对？如果是局部振动频率请指点要怎样做才能得到总体振型、频率？请大家多多指点，或者指出错误的地方，非常感谢。
关于ansys中模态分析的问题


关于ansys中模态分析的问题-1



[ Last edited by tianyang85 on 2013-10-17 at 10:06 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
有志者事竟成
1楼 2013-10-17 09:10:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
臭水沟: 金币+1, 辛苦了~ 2013-10-18 20:21:04
tianyang85: 金币+5, ★★★很有帮助 2013-10-19 21:09:08
似乎你没有对模型施加约束。
每个物体都有 6 个自由度，如果不加约束，就会有 6 个刚体模态，即 6 个接近零的频率。你的情况似乎就是如此。
赞一下(1人) 回复此楼
3楼2013-10-18 20:01:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

对于你说的情况，可以不加约束，但需要去掉前 6 个频率及其振型 (刚体模态)，从第 7 个频率开始是实际的频率。
赞一下(1人) 回复此楼
6楼2013-10-19 17:50:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夕阳雨

铜虫 (小有名气)
引用回帖:
12楼: Originally posted by tianyang85 at 2013-10-21 09:53:17
模型有些面不能glue,英文提示说面不支持布尔运算，这是怎么回事呢，还是面建立的时候哪个步骤错误造成的？谢谢...

我遇到过这样的情况，我用solidworks画的装配体三维模型，导入后不能glue，后来找到原因了，装配面之间有间隙，超过了它所允许的容差，重新装配导入ansys后就可以了。后来我上网查了，其实还有好多种方法实现。像MPC法、节点耦合法、约束方程法、节点合并法等。你可以上网查一篇名为《使用mpc、节点耦合、约束方程等的一个例子》文档，写的不错
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

tianyang85
学无止境
13楼2013-10-21 10:27:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

夕阳雨

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
臭水沟: 金币+2, 谢谢交流~ 2013-10-18 20:20:57
tianyang85: 金币+5, ★★★很有帮助 2013-10-19 21:08:55
我遇到过这种情况，检查一下模型的约束情况，如果约束有遗漏固有频率会很小，甚至为0.
另外，相接触的地方一定要glue好，或者你可以采用mpc的方法实现两相邻零件的永久绑定
赞一下 回复此楼
学无止境
2楼2013-10-18 16:44:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyang85

银虫 (小有名气)
内容已删除
回复此楼
有志者事竟成
4楼2013-10-19 12:02:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyang85

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 夕阳雨 at 2013-10-18 16:44:27
我遇到过这种情况，检查一下模型的约束情况，如果约束有遗漏固有频率会很小，甚至为0.
另外，相接触的地方一定要glue好，或者你可以采用mpc的方法实现两相邻零件的永久绑定

谢谢，我这个是个船舶模型，海上航行时个人感觉好像不需要约束吧，我再按照您说的做一下试试。
赞一下 回复此楼
有志者事竟成
5楼2013-10-19 12:04:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ychq123

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
看下定义的材料参数的单位是一个单位体系下的吗？
赞一下 回复此楼
7楼2013-10-19 20:38:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyang85

银虫 (小有名气)
引用回帖:
7楼: Originally posted by ychq123 at 2013-10-19 20:38:42
看下定义的材料参数的单位是一个单位体系下的吗？

好的，检查一下，谢谢
赞一下 回复此楼
有志者事竟成
8楼2013-10-19 21:07:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyang85

银虫 (小有名气)
引用回帖:
6楼: Originally posted by htbbzzg at 2013-10-19 17:50:55
对于你说的情况，可以不加约束，但需要去掉前 6 个频率及其振型 (刚体模态)，从第 7 个频率开始是实际的频率。

非常感谢
回复此楼
有志者事竟成
9楼2013-10-19 21:08:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mayan2005

铜虫 (小有名气)
那是刚体模态，加约束就不出了
赞一下 回复此楼
纯电动汽车
10楼2013-10-20 09:48:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
