[求助] 模态分析怎样加约束

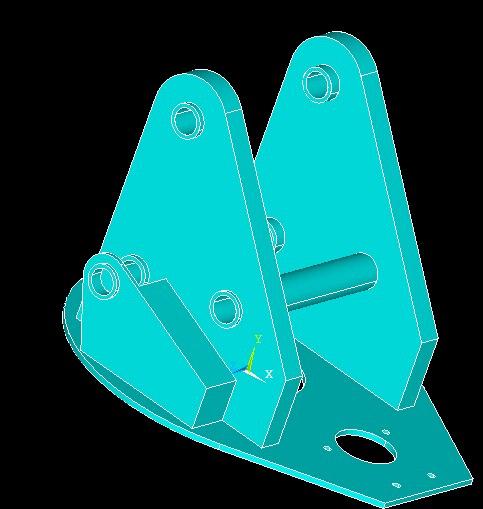

哪位高手能帮小弟解决下？下图中的零件在用ansys做模态分析时，怎样施加约束啊？零件可以绕最上面两孔所在的轴转动的。

[ Last edited by 木吉他空弦 on 2012-5-9 at 12:59 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-09 12:52:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhj520

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-05-09 15:11:55
那就在上面的两个孔施加圆柱约束好了：建立个圆柱坐标系，将两孔内表面的所有节点都转换到该坐标系下，只保留Y方向的位移约束，其余都设为0.
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

木吉他空弦
2楼2012-05-09 13:54:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木吉他空弦

银虫 (初入文坛)
送鲜花一朵
引用回帖:
2楼: Originally posted by lhj520 at 2012-05-09 13:54:35:
那就在上面的两个孔施加圆柱约束好了：建立个圆柱坐标系，将两孔内表面的所有节点都转换到该坐标系下，只保留Y方向的位移约束，其余都设为0.

为何有些资料上只对孔上一个节点进行全约束啊？
赞一下 回复此楼
3楼2012-05-09 19:37:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)

我没头衔

优秀版主优秀版主优秀版主
★
臭水沟: 金币+1, 谢谢交流~~ 2012-05-12 21:18:29
这是什么设备上的转台啊，根据安装条件，底板上的圆孔面应完全固定吧。
对面约束，程序会将约束对应到面上的节点的。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

木吉他空弦
明德厚学、求是创新
4楼2012-05-10 16:21:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木吉他空弦

银虫 (初入文坛)
送鲜花一朵
引用回帖:
4楼: Originally posted by xiegangmai at 2012-05-10 16:21:01:
这是什么设备上的转台啊，根据安装条件，底板上的圆孔面应完全固定吧。
对面约束，程序会将约束对应到面上的节点的。

感谢你的热心！
回复此楼
5楼2012-05-12 08:25:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

higuainhawk

木虫 (小有名气)

【答案】应助回帖

★
1592203609: 金币+1, 谢谢回帖 2013-09-28 23:01:06
在最上两个孔上建立一个柱坐标。激活该坐标，再用nrotat命令将所有节点转换到该坐标，约束径向和轴向，释放周向即可
赞一下 回复此楼
6楼2013-09-28 22:13:39
