[求助] ANSYS和UG模态结果对比，求解释已有1人参与

请大神解释一下，同样的结构，两种软件的模态分析结果怎么差别如此大？

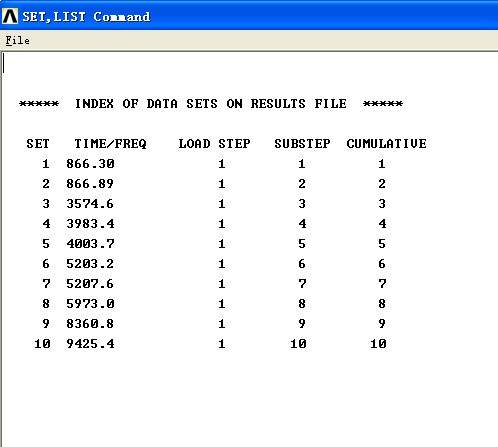

ANSYS和UG模态结果对比，求解释

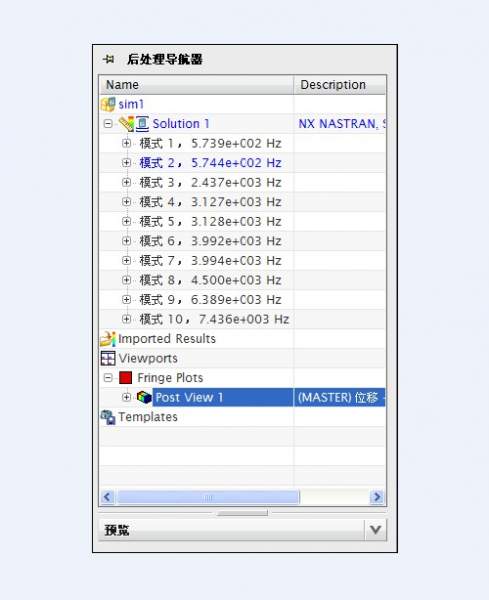

ANSYS和UG模态结果对比，求解释-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2013-06-17 15:49:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-06-17 17:43:03
另一种结果呢？
你可以比较一下两个软件中的数据，特别是材料数据和单位。
赞一下 回复此楼
2楼2013-06-17 17:00:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-06-17 17:43:29
刚才可能是网络问题，只看到一种结果。
除了材料，再就是检查一下所用的单元以及约束条件有什么差异。
赞一下 回复此楼
3楼2013-06-17 17:07:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

工程小张

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by htbbzzg at 2013-06-17 17:07:38
刚才可能是网络问题，只看到一种结果。
除了材料，再就是检查一下所用的单元以及约束条件有什么差异。

约束一样，UG上使用的材料是iron-40，ansys用的solid185，网格划分不应该引起这么大误差
赞一下 回复此楼
4楼2013-06-17 21:20:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

工程小张

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-06-17 17:00:56
另一种结果呢？
你可以比较一下两个软件中的数据，特别是材料数据和单位。

单位没问题
回复此楼
5楼2013-06-17 22:06:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxlds

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-06-18 08:27:31
工程小张: 金币+1 2013-06-18 08:29:57
每种软件如果除网格外，其他参数一样，首先要检验下各自软件下的网格无关性，如果确定已经网格无关。还出现结果不同，最大的可能还是参数有不同，少数情况下是软件代码造成的误差，但这种情况不太常见。
赞一下 回复此楼
感受生命的美好
6楼2013-06-18 08:07:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
如果你说的 UG 是指现在常用的 NX 的话，可以把你的  ANSYS 模型文件和由 NX 导出的 Nastran 输入文件发给我看看，可以试试分析一下区别在哪里。
赞一下 回复此楼
7楼2013-06-18 09:31:34
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

工程小张

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by htbbzzg at 2013-06-18 09:31:34
如果你说的 UG 是指现在常用的 NX 的话，可以把你的  ANSYS 模型文件和由 NX 导出的 Nastran 输入文件发给我看看，可以试试分析一下区别在哪里。

请问，你模态分析做的怎么样？我用弹簧单元模拟的轴承，定义不同的弹簧刚度值，能不能帮助分析一下得出来的结果，我对前四阶频率很疑惑
赞一下 回复此楼
8楼2013-06-18 09:37:57
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

715211229

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
工程小张: 金币+2 2013-06-19 08:31:20
引用回帖:
4楼: Originally posted by 工程小张 at 2013-06-17 21:20:13
约束一样，UG上使用的材料是iron-40，ansys用的solid185，网格划分不应该引起这么大误差...

UG上使用的材料是iron-40，ansys用的solid185


弹性模量、泊松比、质量是一样的 ？
赞一下 回复此楼
我是蜗牛
9楼2013-06-18 20:09:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

工程小张

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by 715211229 at 2013-06-18 20:09:03
UG上使用的材料是iron-40，ansys用的solid185


弹性模量、泊松比、质量是一样的 ？...

轴的材料为40Cr，ansys上的材料属性就是用40Cr材料属性，UG NX上iron-40包括40Cr。
赞一下 回复此楼
10楼2013-06-19 08:31:11
