[求助] 电化学阻抗谱拟合分析 已有2人参与

我这个图怎么拟合呢?我用的等效电路如下,拟合出来很不好,谁能帮我拟合一下不胜感激!!!(94,99,104h的也拟合不好,帮忙拟合一下谢谢!我用Zview拟合的)

电化学阻抗谱拟合分析

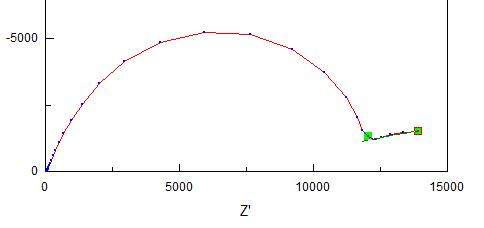

阻抗图


电化学阻抗谱拟合分析-1

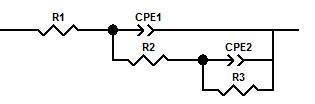

等效电路图


电化学阻抗谱拟合分析-2

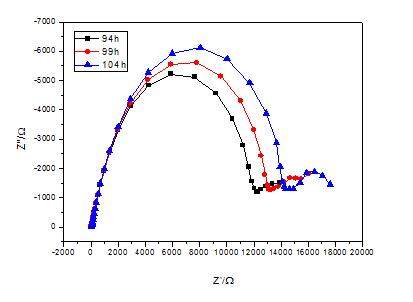

阻抗图
回复此楼

» 收录本帖的淘帖专辑推荐

金属电化学腐蚀

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖


感谢参与,应助指数 +1
夜染忆迷离: 金币+1, 有帮助, 感谢您的回答,这样拟合的还是不行 2014-09-11 15:07:26
在这个电路中,可以试把CEP1换成C,或CEP2换成C看看误差如何;其次,也可以改成两个并联的串联,再试。
Themoreamanlearns,themoreheknowshisignorance!
2楼2014-09-11 13:26:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

starsky999

金虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
夜染忆迷离: 金币+1, 有帮助, 感谢您的回答,我都试了试效果还是不好对不上,焦急啊 2014-09-11 15:08:52

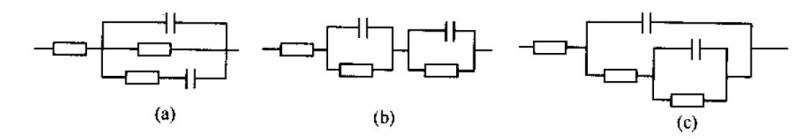

这三个图都是双圆弧的等效电路 关键是看你怎么解释 其中C什么的可以替换为长相位角元件
电化学阻抗谱拟合分析-3

3楼2014-09-11 13:47:03
