[求助] 铝靶为什么会打成这样？

我用直流溅射铝，以前用的好好的，最近就是开不起来。开的时候气压波动好大，且靶表面打火，即使用很小的电流溅射很久了还是打火，而且装靶前用砂纸把表面打磨了一遍。把靶拆下来后就成这样了，如图。什么原因会导致靶这样？

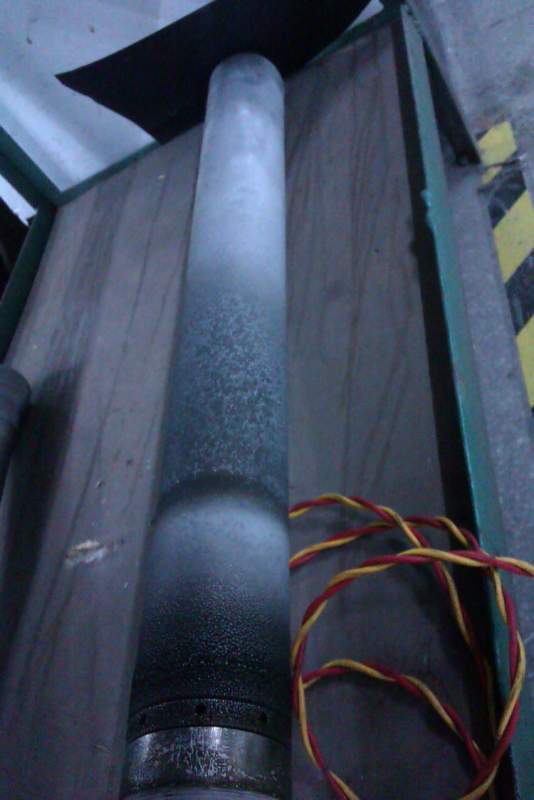

铝靶为什么会打成这样？

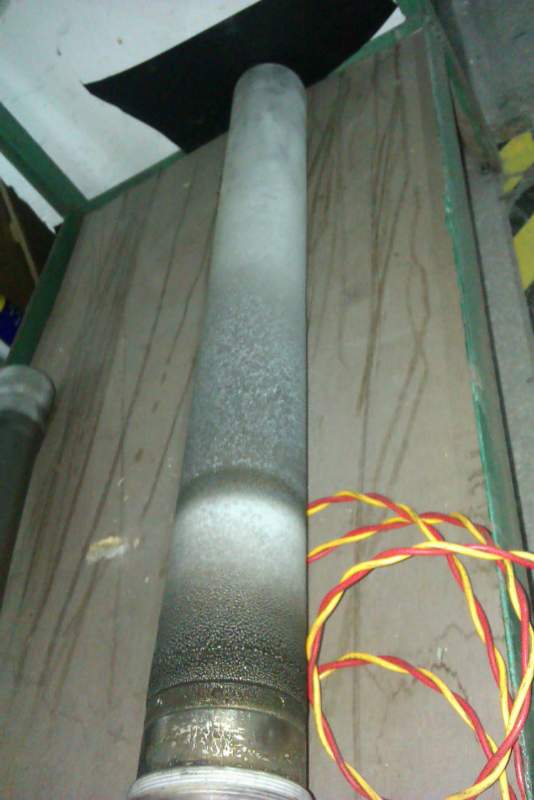

铝靶为什么会打成这样？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-07 15:05:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zxy19871129

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
liaofang20: 金币+5, ★有帮助 2014-08-15 08:31:44
应该是漏气了，不然不会颜色变成这样，检漏先，再打磨靶材
赞一下(1人) 回复此楼
17楼2014-08-13 00:34:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zxmorphology

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
liaofang20: 金币+2, ★有帮助, 本底真空度没问题，只是开铝靶的时候气压有波动，开其他靶时不会，我的镀膜室中有几种靶。 2014-07-07 17:38:15
真空度是否上的去，气流波动是否由系统漏气引起。

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2014-07-07 17:10:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxmorphology

木虫 (小有名气)

【答案】应助回帖

★ ★
liaofang20: 金币+2, ★有帮助, 原本用砂纸将表面氧化物打掉后在使用小电流清靶，以前也是这样子的。但是这次只要开电源，表面就打火严重。并不像表面一点点氧化物的那种打火。 2014-07-08 08:00:24
铝用砂纸在空气中打磨过程中表面非常容易氧化，是否可以把铝靶浸在放有金刚石微粉的酒精溶液中再用超声清洗仪抛光铝靶表面，而避免被氧化，氧化铝会阻碍表面电子的迁移，使放电困难
赞一下 回复此楼
3楼2014-07-07 20:28:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
liaofang20: 金币+2, ★有帮助, 靶材使用很多次了，最近两次才这样，致密度应该没问题；也许跟溅射室脏了有些关系，但是靶管一半比较黑，接触靶座位置，另一半没有变黑。 2014-07-08 08:04:12
个人怀疑：（1）铝合金靶材的密度不密实；（2）溅射室脏了，溅射时壁上或其他地方的污物会污染靶材表面。
赞一下 回复此楼
4楼2014-07-07 23:57:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenzepeng

新虫 (初入文坛)
请问师兄，电子薄膜方向考研哪个大学好
赞一下 回复此楼
5楼2014-07-08 14:51:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ll2013

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liaofang20: 金币+10, ★★★很有帮助 2014-07-09 07:56:00
可能靶阴极出了问题，拆下靶，检查靶阴极磁钢是否装反或者脱落之类的。
赞一下 回复此楼
6楼2014-07-08 16:56:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

01170085

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
liaofang20: 金币+10, ★★★很有帮助 2014-07-09 07:56:09
不能用把打磨打磨靶表面，如有需要打磨需用锉刀打磨，用酒精布擦洗干净表面。
开动的时候气压波动大，从图片上看是旋转靶，说明装配的端头(End-block)和靶筒没有装配好，通水的时候会漏水造成气压波动，靶筒自身有漏的可能性非常小。
漏水的情况下会引起打弧，成膜的质量和特性会变差
赞一下 回复此楼
7楼2014-07-08 18:19:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

01170085

木虫 (小有名气)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 01170085 at 2014-07-08 18:19:59
不能用把打磨打磨靶表面，如有需要打磨需用锉刀打磨，用酒精布擦洗干净表面。
开动的时候气压波动大，从图片上看是旋转靶，说明装配的端头(End-block)和靶筒没有装配好，通水的时候会漏水造成气压波动，靶筒自身有 ...

如有需要我们可以进一步探讨和交流
赞一下 回复此楼
8楼2014-07-08 18:20:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liaofang20

银虫 (小有名气)
引用回帖:
7楼: Originally posted by 01170085 at 2014-07-08 18:19:59
不能用把打磨打磨靶表面，如有需要打磨需用锉刀打磨，用酒精布擦洗干净表面。
开动的时候气压波动大，从图片上看是旋转靶，说明装配的端头(End-block)和靶筒没有装配好，通水的时候会漏水造成气压波动，靶筒自身有 ...

旋转靶，气压波动只是开大电流的时候波动，不开电流或者开很小就不会。如果漏水应该靶转的时候就会有气压波动吧。
赞一下 回复此楼
9楼2014-07-09 07:57:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

01170085

木虫 (小有名气)

【答案】应助回帖

★ ★ ★
liaofang20: 金币+1, ★有帮助, 溅射纯金属 2014-07-10 08:07:33
liaofang20: 金币+2, ★有帮助 2014-08-15 08:28:49
引用回帖:
9楼: Originally posted by liaofang20 at 2014-07-09 07:57:45
旋转靶，气压波动只是开大电流的时候波动，不开电流或者开很小就不会。如果漏水应该靶转的时候就会有气压波动吧。...

楼主用的工作气体Ar和反应气体N吧，电源控制模式采用电流控制，如果采用大电流等于提高靶功率，那消耗N会变多，氮分压减少，气压会有波动的，我平时观察气压应该波动不大

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
10楼2014-07-09 16:47:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
