[求助] 紧急求助透射电镜分析。 已有2人参与

小白想请教一下透射电镜的高分辨图,晶面怎么看,晶面间距怎么测量,和单晶衍射的怎么解读,谢谢各位大神!

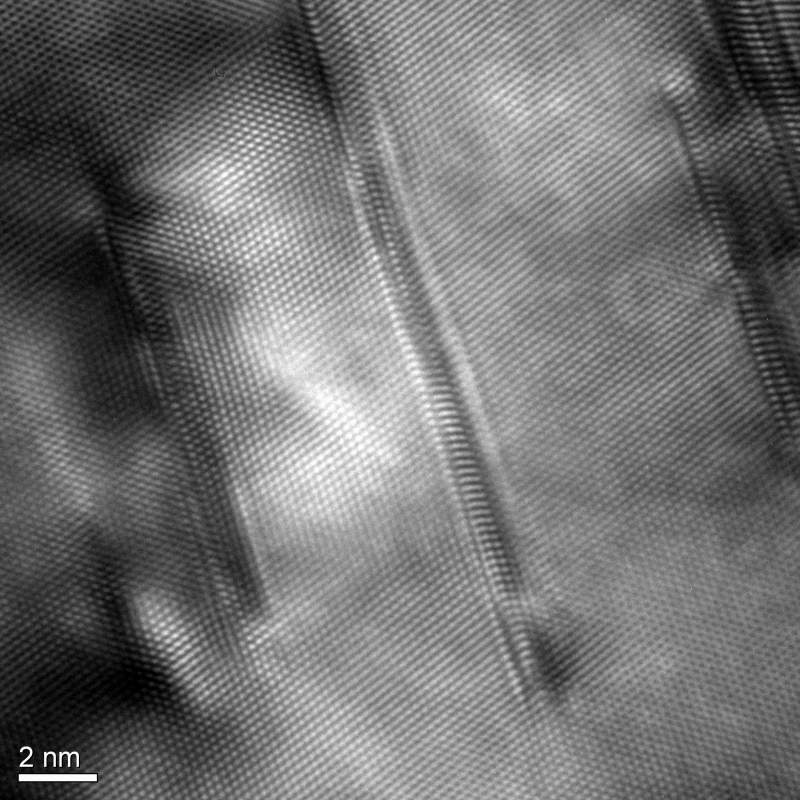

紧急求助透射电镜分析。

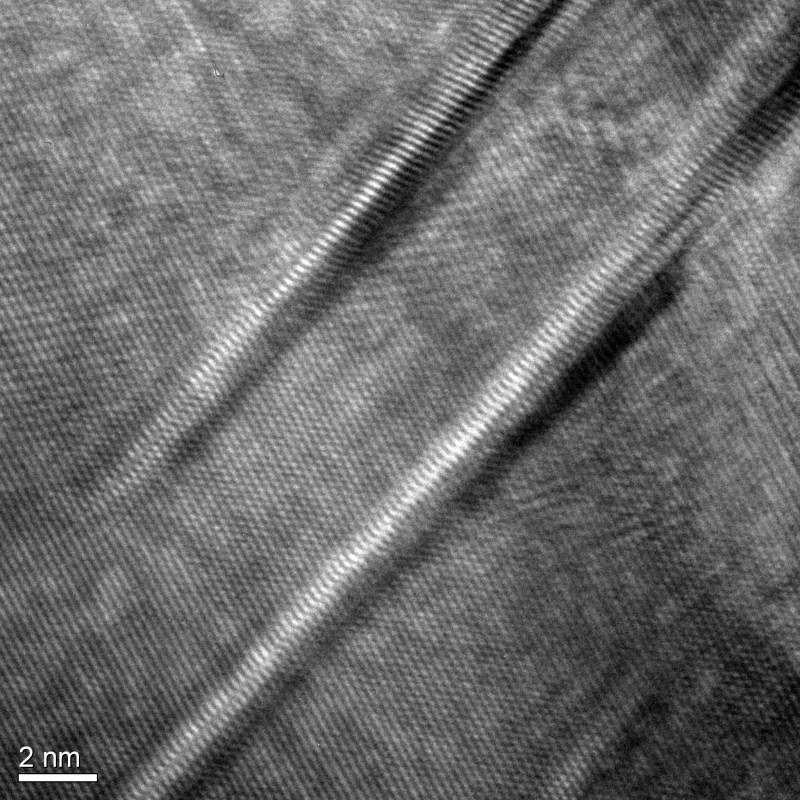

紧急求助透射电镜分析。-1


紧急求助透射电镜分析。-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

透射电镜制样

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
cexiang2013(lijunjie84代发): 金币+5 2014-07-05 13:13:18
你看到一排排的原子了么?排与排的间距就是晶面间距。衍射花样么你标定是哪个入射方向就好了啊
2楼2014-06-30 22:02:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ifeng1

铁杆木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
cexiang2013(lijunjie84代发): 金币+5 2014-07-05 13:13:33
高分辨图像可以通过测量相邻面的距离得到晶面间距。当然测量衍射图中衍射斑到透射斑的距离,然后求倒数也可以得到晶面间距。
通过测量高分辨晶面间距就能知道这是哪个面,通过测量衍射图也可以知道这个衍射点代表哪个晶面(衍射图中,一个衍射点就代表一个晶面)
希望能帮到你
3楼2014-07-01 16:40:19
