[交流] UHMWPE透射电镜分析

最近做了次UHMWPE熔融淬冷的TEM，第一次做透射电镜，出现了很多小黑点，空白样品没有，还有很多线状的东西，这些是不是淬冷过程中形成的结晶，请各位虫子帮忙分析下，谢谢了！
样品制备：UHMWPE加热至190摄氏度，恒温30min，直接进入液氮淬冷。

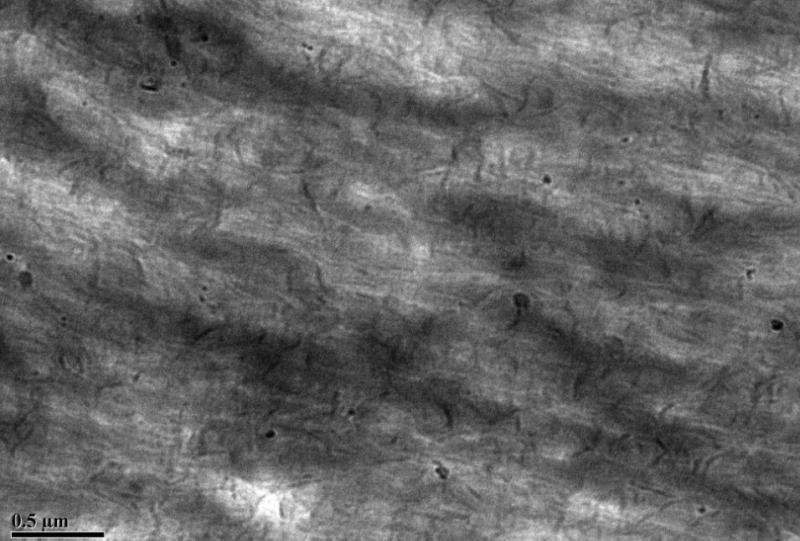

淬冷样品

空白样品


[ Last edited by lizhi258 on 2013-5-18 at 16:23 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-05-18 12:41:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安韵茗道

至尊木虫 (知名作家)
没有图啊。。。。。
回复此楼
2楼2013-05-18 14:43:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangguang01

金虫 (知名作家)
没有图片
回复此楼
3楼2013-05-18 14:46:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizhi258

木虫 (正式写手)
引用回帖:
2楼: Originally posted by 安韵茗道 at 2013-05-18 14:43:13
没有图啊。。。。。

图片贴好了，能不能麻烦再看下，谢谢！
赞一下 回复此楼
4楼2013-05-18 16:20:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizhi258

木虫 (正式写手)
引用回帖:
3楼: Originally posted by yangguang01 at 2013-05-18 14:46:30
没有图片

图片贴好了，能不能麻烦再看下，谢谢！
赞一下 回复此楼
5楼2013-05-18 16:20:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangguang01

金虫 (知名作家)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lizhi258: 金币+2 2013-05-18 18:37:12
那个线像是球晶结构
赞一下 回复此楼
6楼2013-05-18 17:14:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gzl9901

铁杆木虫 (文坛精英)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lizhi258: 金币+1, 谢谢 2013-05-19 18:41:21
祝您多发EI，SCI，TRANS，……
赞一下 回复此楼
7楼2013-05-18 17:29:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizhi258

木虫 (正式写手)
引用回帖:
6楼: Originally posted by yangguang01 at 2013-05-18 17:14:19
那个线像是球晶结构

那黑色的点有可能是什么
赞一下 回复此楼
8楼2013-05-18 18:36:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nsno1

至尊木虫 (职业作家)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lizhi258: 金币+5, 谢谢宝贵的见解 2013-05-19 18:40:52
lizhi258: 金币+5, 再给5个金币（不让超过10个，本来想都给你的），请教下问题，谢谢！ 2013-05-27 10:36:13
UHMWPE分子链运动相对困难，形成的聚集态结构之间往往具有较明显的熔融缺陷。
所观察到的黑线会不会是相邻结构间的缺陷？
与其说是黑线，倒更像是相邻晶体结构之间的“轮廓”或“边界”。
这方面的研究挺多的，论文也有不少。
仅供参考哈

[ Last edited by nsno1 on 2013-5-19 at 00:21 ]
赞一下 回复此楼
10楼2013-05-19 00:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

asdry

木虫 (职业作家)
★
lizhi258: 金币+1, 谢谢 2013-05-19 18:41:08
祝楼主心想事成，一帆风顺！
赞一下 回复此楼
11楼2013-05-19 02:35:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizhi258

木虫 (正式写手)
引用回帖:
10楼: Originally posted by nsno1 at 2013-05-19 00:20:06
UHMWPE分子链运动相对困难，形成的聚集态结构之间往往具有较明显的熔融缺陷。
所观察到的黑线会不会是相邻结构间的缺陷？
与其说是黑线，倒更像是相邻晶体结构之间的“轮廓”或“边界”。
这方面的研究挺多的，论 ...

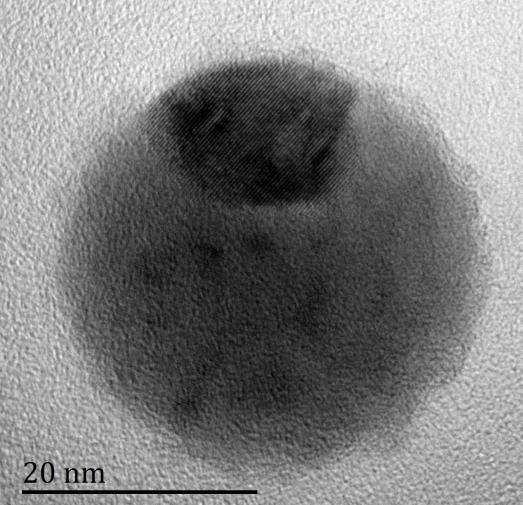

你好，再请教下，这是最近做的HRTEM,好像是UHMWPE淬冷生成的初始晶核，上面的缺口怎么回事？不大了解TEM，制样的原因吗？
UHMWPE透射电镜分析
赞一下 回复此楼
12楼2013-05-27 10:34:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nsno1

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
12楼: Originally posted by lizhi258 at 2013-05-27 10:34:29
你好，再请教下，这是最近做的HRTEM,好像是UHMWPE淬冷生成的初始晶核，上面的缺口怎么回事？不大了解TEM，制样的原因吗？
...

这么高的倍率！不愧是HR啊，从没见过这么高HR的图。。膜拜
我始终疑惑，中间的是什么，外面浅色的又是什么？都是超高吗?
我明天去实验室问问我师兄看，他是专门做超高的。
我只是听他们讲课时学到些皮毛哈（就是关于熔融缺陷的粗浅知识）
赞一下 回复此楼
13楼2013-05-27 21:35:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizhi258

木虫 (正式写手)
引用回帖:
13楼: Originally posted by nsno1 at 2013-05-27 21:35:21
这么高的倍率！不愧是HR啊，从没见过这么高HR的图。。膜拜
我始终疑惑，中间的是什么，外面浅色的又是什么？都是超高吗?
我明天去实验室问问我师兄看，他是专门做超高的。
我只是听他们讲课时学到些皮毛哈（就是 ...

莫笑，第一次做，不大了解TEM，全是超高，熔融之后淬冷的，这种小球好像淬冷之后才出现，我觉得应该是初始晶核，中间的也不全部是结晶区，只有那几块深颜色的有晶格纹，其它部分好像无规律，外面更没规律了，应该是非结晶区吧，不知道你见解如何？
赞一下 回复此楼
14楼2013-05-27 23:21:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nsno1

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
14楼: Originally posted by lizhi258 at 2013-05-27 23:21:26
莫笑，第一次做，不大了解TEM，全是超高，熔融之后淬冷的，这种小球好像淬冷之后才出现，我觉得应该是初始晶核，中间的也不全部是结晶区，只有那几块深颜色的有晶格纹，其它部分好像无规律，外面更没规律了，应该是 ...

刚请教了一下我们师兄，他说你上面给出的2张普通分辨率的TEM图中，黑线可能是片晶。
由对比样品和淬冷样品对比可知，后者的黑线明显更少，说明结晶少，完善度低，与上述推测一致。
至于HRTEM图，我们也不知道是什么了。
另外，放不方便问楼主，HRTEM是在哪里做的？长春应化所么？
赞一下 回复此楼
15楼2013-05-30 10:04:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizhi258

木虫 (正式写手)
引用回帖:
15楼: Originally posted by nsno1 at 2013-05-30 10:04:36
刚请教了一下我们师兄，他说你上面给出的2张普通分辨率的TEM图中，黑线可能是片晶。
由对比样品和淬冷样品对比可知，后者的黑线明显更少，说明结晶少，完善度低，与上述推测一致。
至于HRTEM图，我们也不知道是什 ...

好久没上小木虫，不是长春应化所，东华大学做的
赞一下 回复此楼
16楼2013-06-03 14:42:20
