应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 请大家帮忙看看这是什么原因导致的冲击值超低，拜托拜托！
61/1返回列表
查看: 1360  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

小可怜

铁虫 (初入文坛)

[求助] 请大家帮忙看看这是什么原因导致的冲击值超低，拜托拜托！ 已有3人参与

Q345R 1030±15/1.6～1.8h水      回火  620±15/2.8h处理，冲击值超低，强度过高，是什么组织，什么原因导致的？谢谢各位大神啦

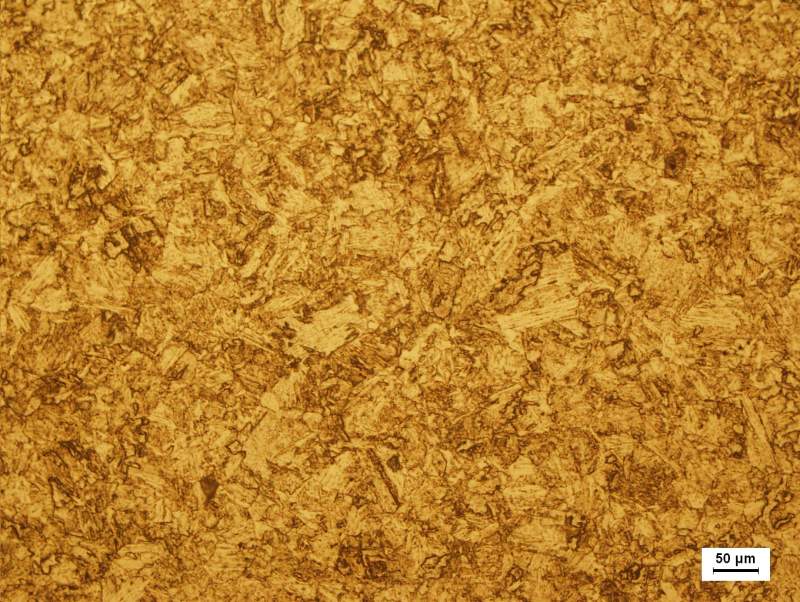

请大家帮忙看看这是什么原因导致的冲击值超低，拜托拜托！


请大家帮忙看看这是什么原因导致的冲击值超低，拜托拜托！-1


请大家帮忙看看这是什么原因导致的冲击值超低，拜托拜托！-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-23 12:50:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyuluo67

禁虫 (初入文坛)
感谢参与，应助指数 +1
本帖内容被屏蔽
2楼2014-06-23 17:33:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
腐蚀的不好，看不清晶粒度。先化验一下钢的化学成分是否合格；然后再想办法将晶界腐蚀出来，看晶粒是否发生了过热；最后检查一下淬火热处理是否造成了有裂纹存在。
赞一下 回复此楼
3楼2014-06-23 18:37:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sourbing

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
强度高，冲击低那就提高回火温度啊！Q345的Ac1点是多少？在Ac1点下找个高温度回火。
淬火温度是不是也太高了，一般热处理都在900多度。
赞一下 回复此楼
4楼2014-06-24 15:43:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小可怜

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by sourbing at 2014-06-24 15:43:02
强度高，冲击低那就提高回火温度啊！Q345的Ac1点是多少？在Ac1点下找个高温度回火。
淬火温度是不是也太高了，一般热处理都在900多度。

试了一下680回火情况好多了，谢谢啦！
赞一下 回复此楼
5楼2014-06-25 09:10:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

跋涉者——

新虫 (初入文坛)
淬火温度太高，晶界局部熔化故此强度高。而冲击值低。粗大的板条马氏体组织，
赞一下 回复此楼
6楼2014-06-25 19:13:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 小可怜 的主题更新
61/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
